Creo指定区域如何使用？

以下面的模型为例，简单介绍Creo指定区域的用法。

文章末尾下载模型

方法：

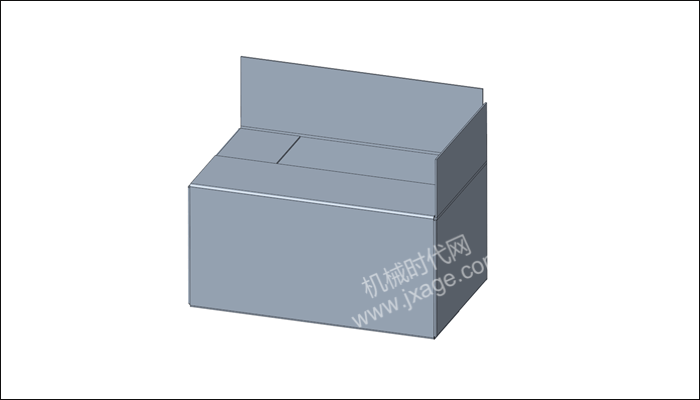

1.打开如下图所示的纸箱模型。

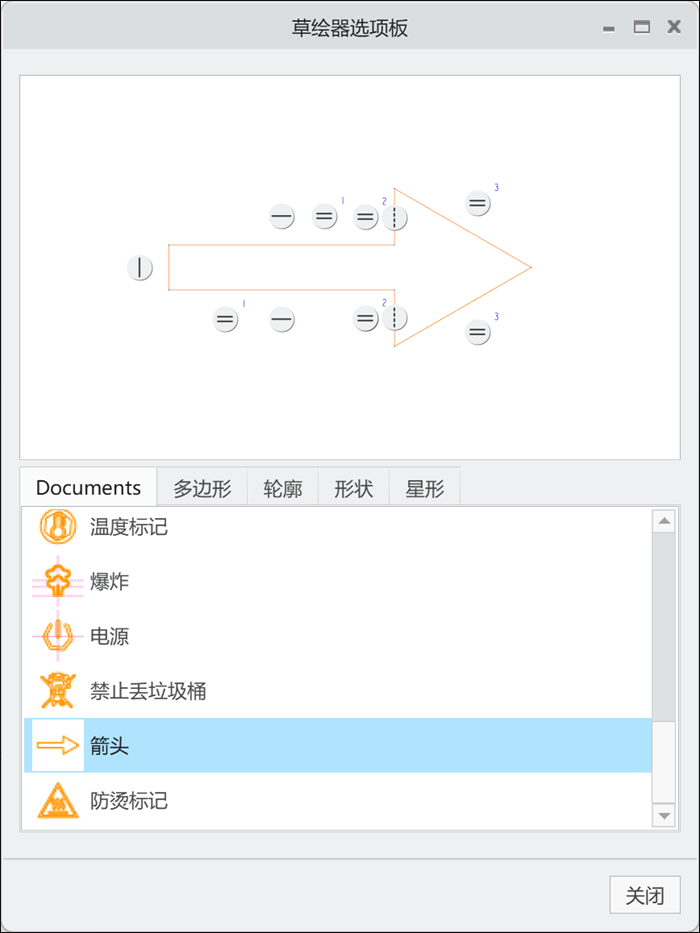

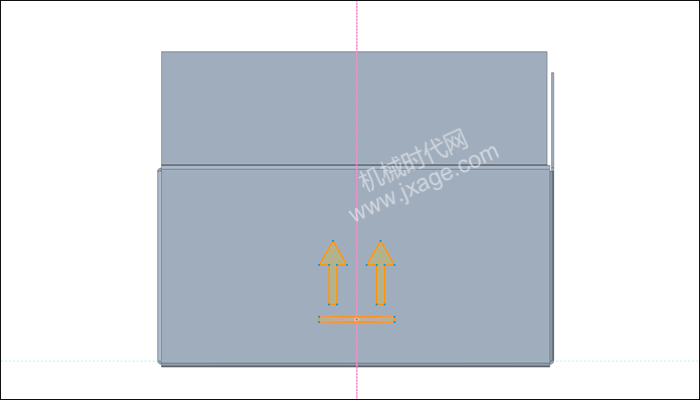

2.点击草绘，选择纸箱的前面作为草绘平面，绘制如下图所示的图案。如果想要更多的草绘图案，可以到这里下载：Creo常用草绘器选项板图案分享。

点击勾号完成草绘。

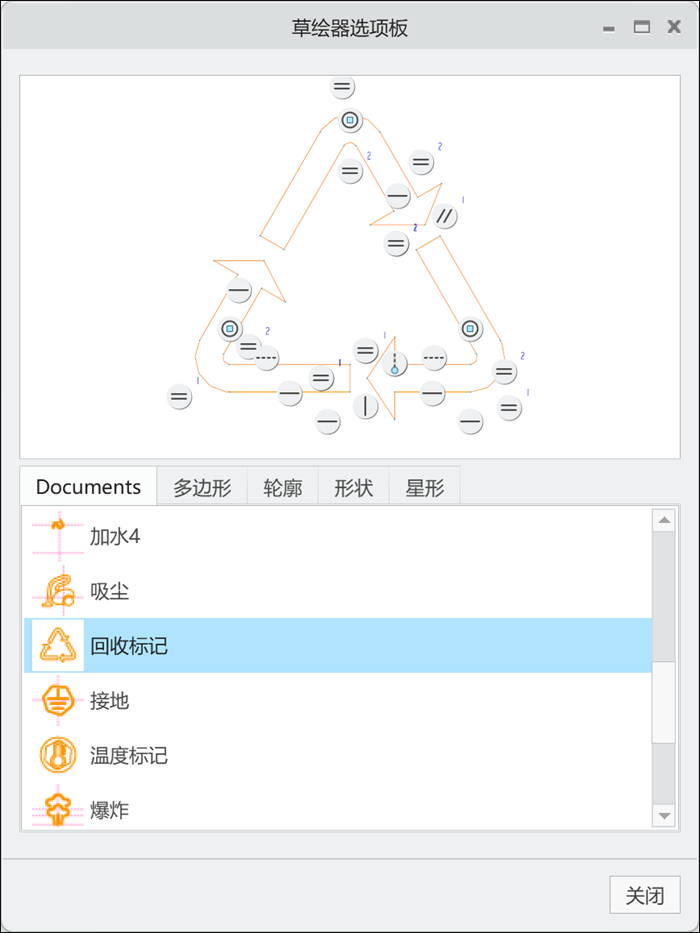

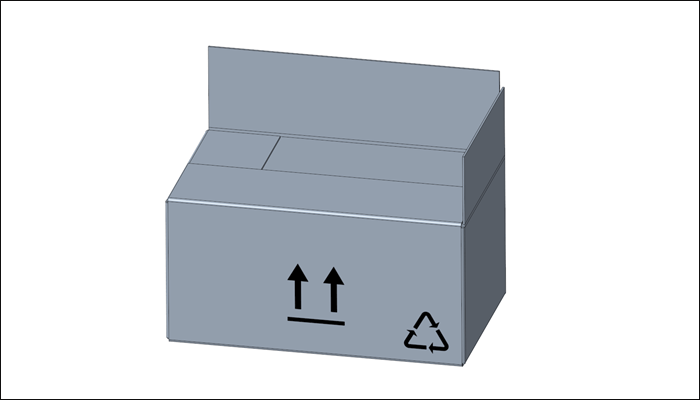

3.再次点击草绘，选择纸箱的前面作为草绘平面，绘制如下图所示的图案。

点击勾号完成草绘。

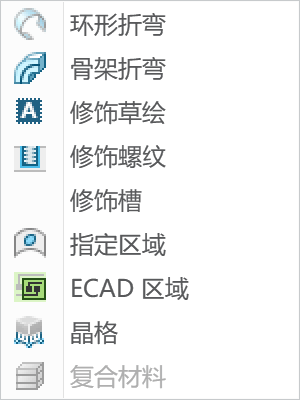

4.点击指定区域，如下图所示。

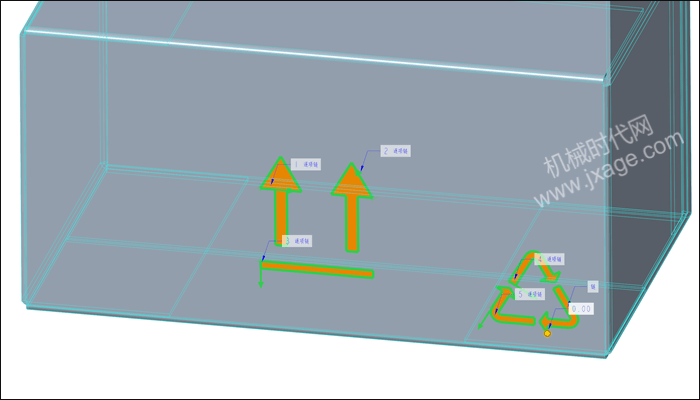

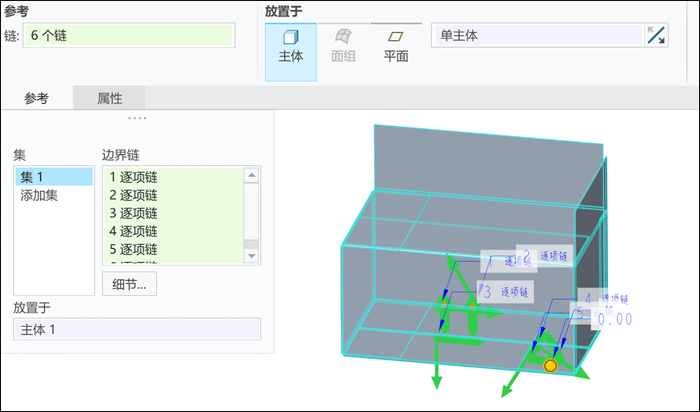

选择如下图所示的草绘曲线作为边界链。

点击勾号完成。

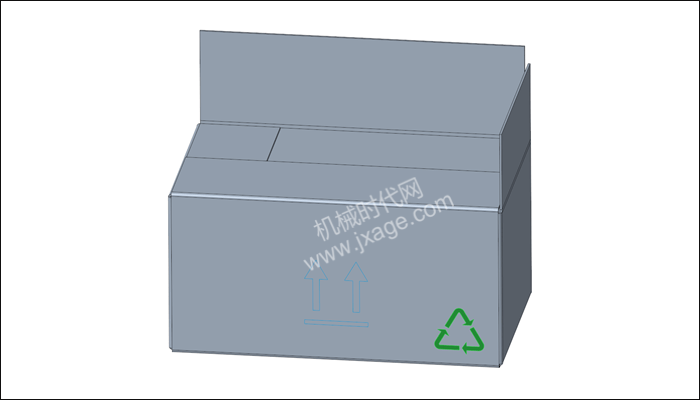

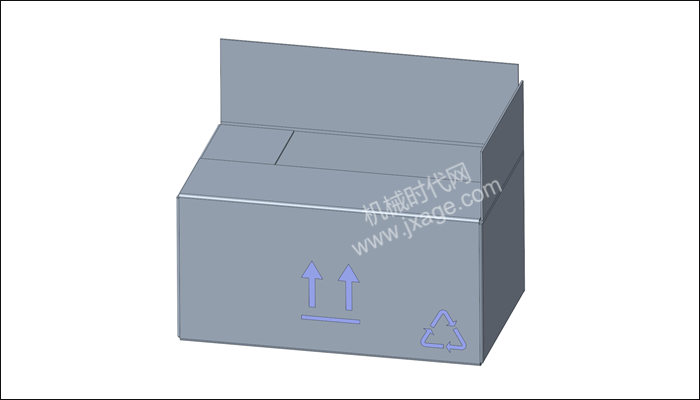

5.对制定区域的曲面进行着色。

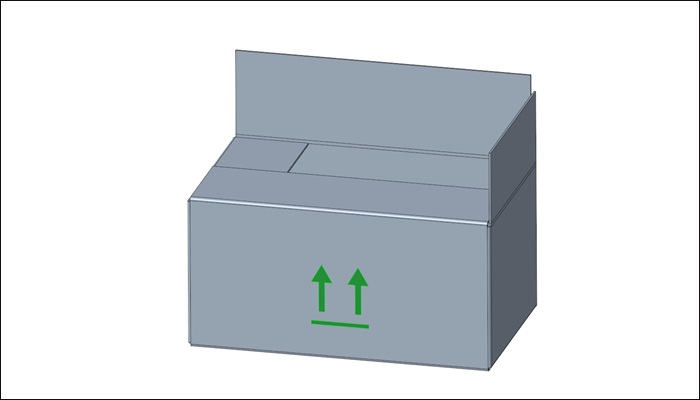

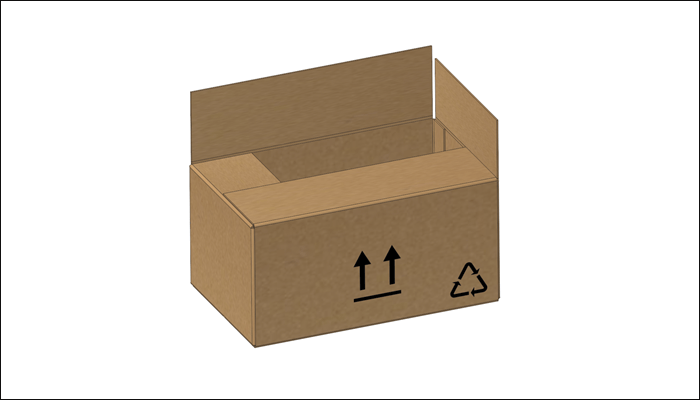

6.对整个纸箱进行着色。

模型下载：
