SOLIDWORKS压凹如何使用？

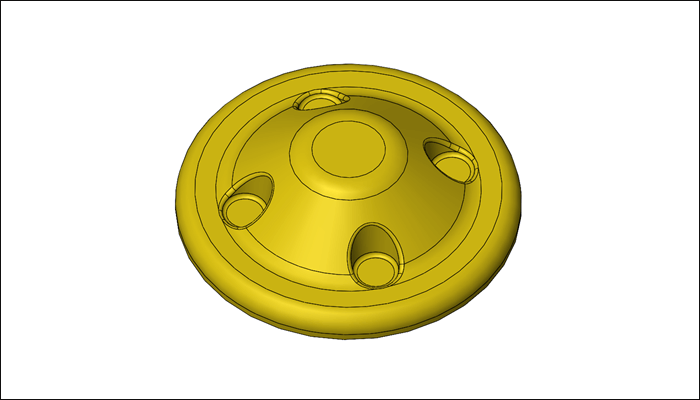

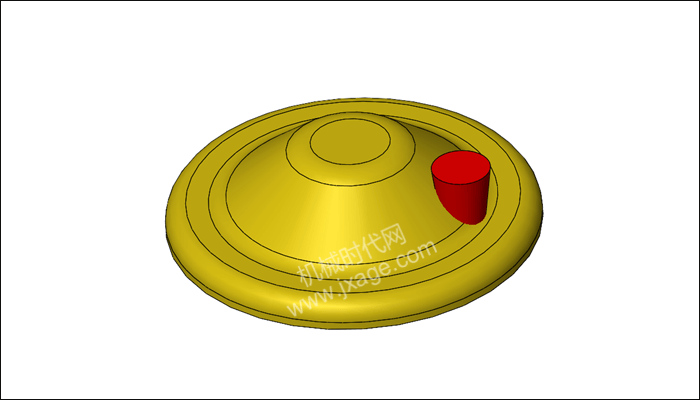

本文以下面的模型为例，简单介绍SOLIDWORKS压凹的使用方法。

方法：

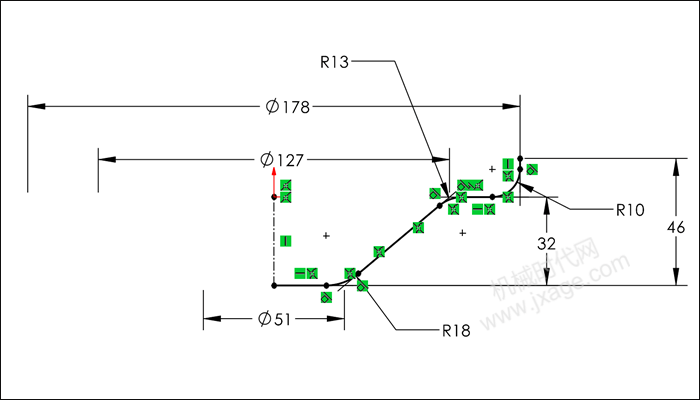

1.点击旋转凸台/基体，在前视基准面绘制如下图所示的草图。

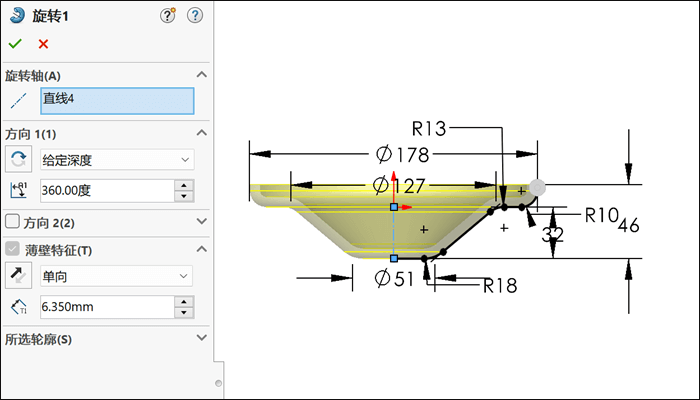

勾选“薄壁特征”，选择单向，设置厚度为6.35mm，点击勾号完成。

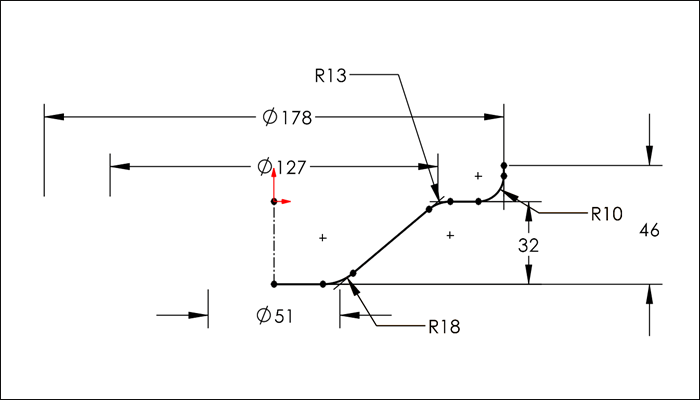

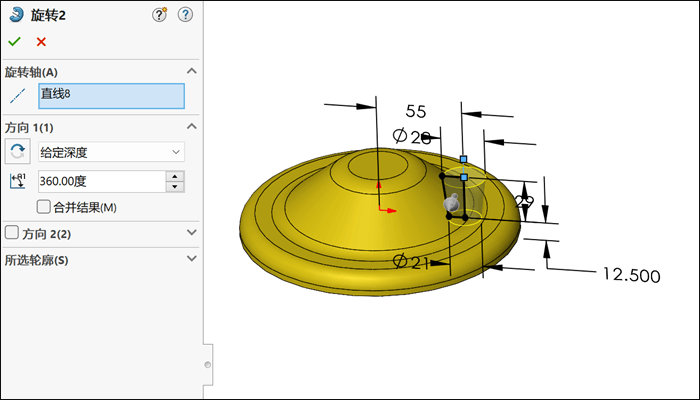

2.再次点击旋转凸台/基体，在前视基准面绘制如下图所示的草图。

取消勾选“合并结果”，然后点击勾号完成。

3.隐藏旋转1特征，对下面的实体倒圆角。

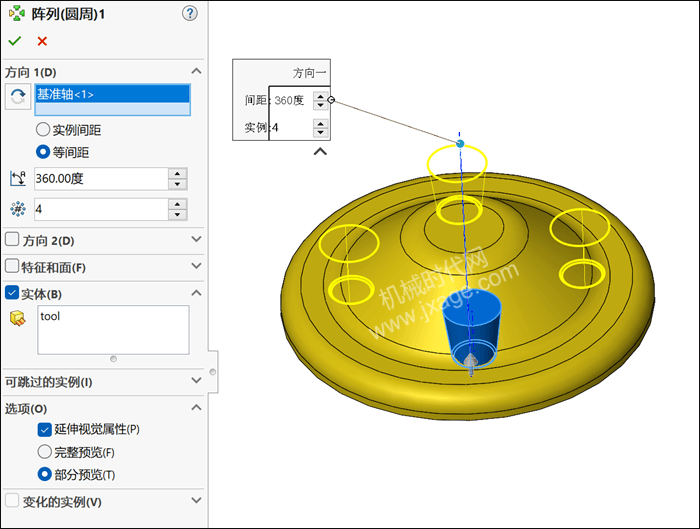

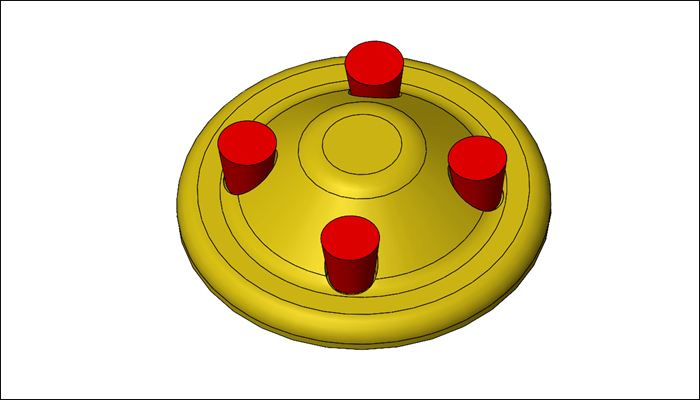

4.点击圆周阵列，按照下图进行设置，阵列数量为4，等间距分布。

点击勾号完成。

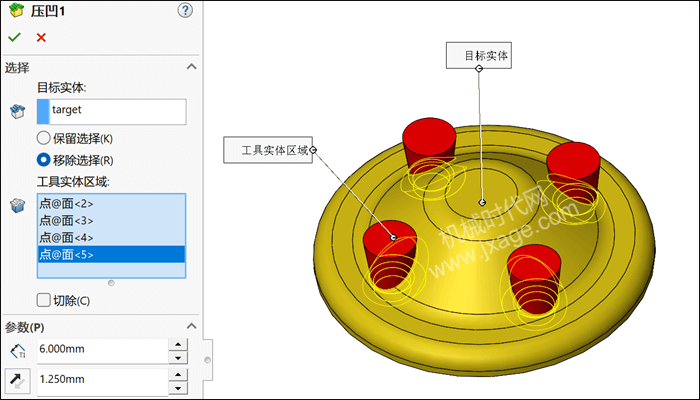

5.点击“插入”-“特征”-“压凹”。选择旋转薄壁大实体为“目标实体”，系统默认勾选的是“保留选择”，在“工具实体区域”选择4个旋转实体的底面，以保留这些区域的压凹。

在“参数”选项组中设置压凹参数，厚度为 6mm，间隙为1.25mm，点击勾号完成。

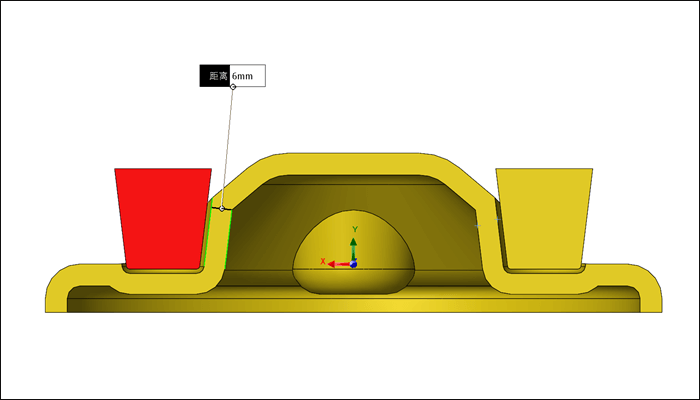

6.点击剖面视图，然后测量下图所示的两条边的距离，可以看到模型的壁厚为6mm。

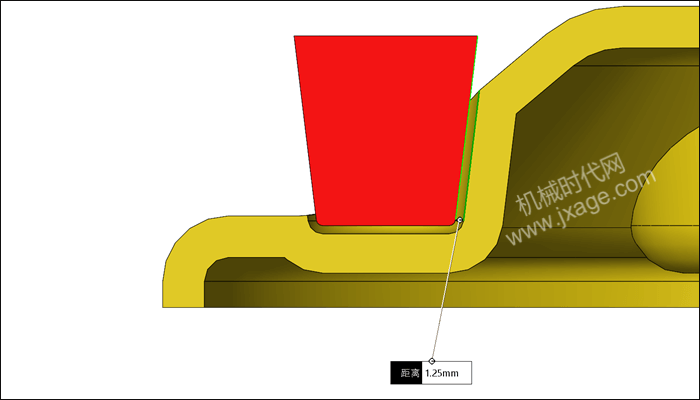

再次测量下图所示的两条边的距离，可以看到模型的壁厚为1.25mm。

7.选择下图的黄色实体，鼠标右键选择“孤立”，如下图所示，这样我们就可以只看到黄色的实体。

8.倒圆角。

9.点击“插入”-“特征”-“删除/保留实体”，在【类型】中选择“删除实体”， 从模型中选择蓝色实体，点击勾号完成。

10.完成。

11.其实我们在使用压凹命令时，也可以勾选“移除选择”选项来完成压凹。区别是在工具实体中选择4个红色旋转实体的顶部，则选择的区域将被排除在围绕其周围构造的压凹壁之外。
