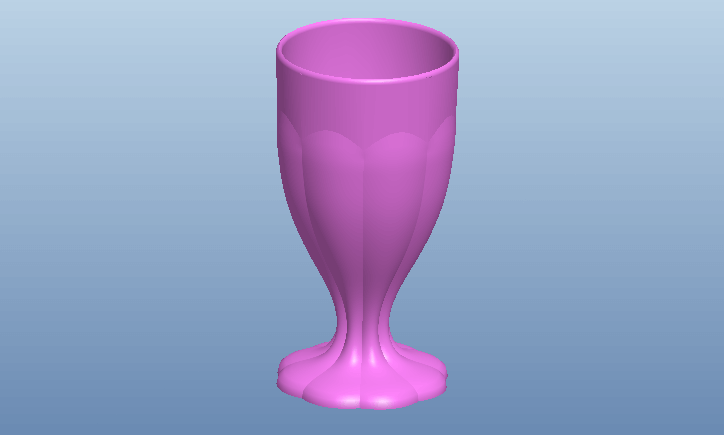

最终结果如下图所示。
文章末尾下载模型
方法:
1.新建零件文件。

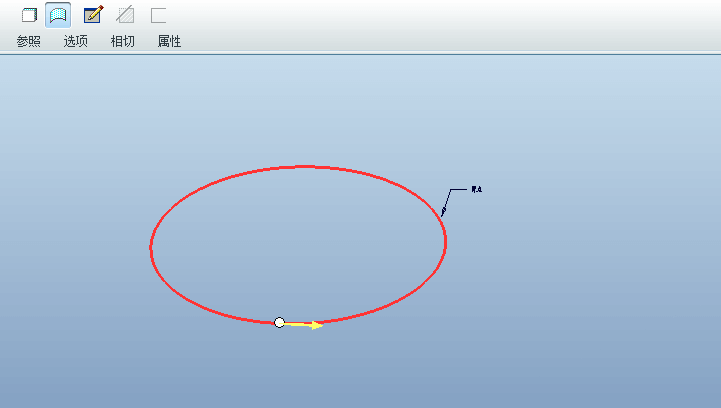

2.点击草绘,在FRONT平面绘制如下的草绘。
3.点击基准轴创建工具,创建如下的基准轴。
4.点击【可变截面扫描】,选择上一步创建的草绘作为轨迹,类型选择曲面,点击控制面板上的草绘按钮,进入草绘环境。

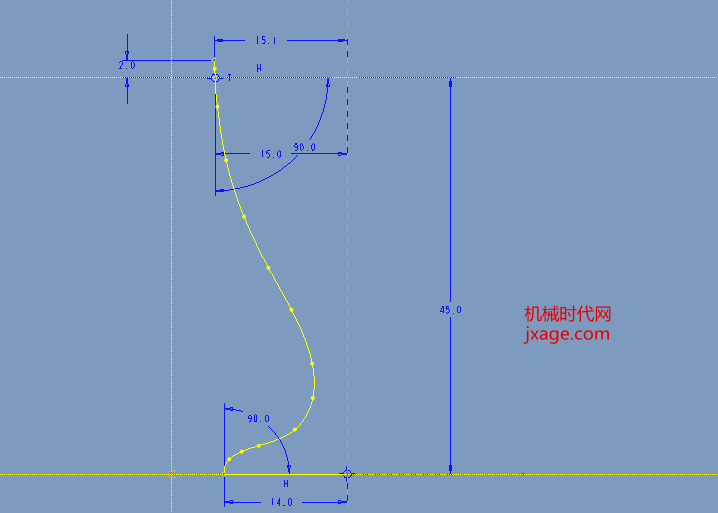

绘制如下的草绘作为扫描截面。

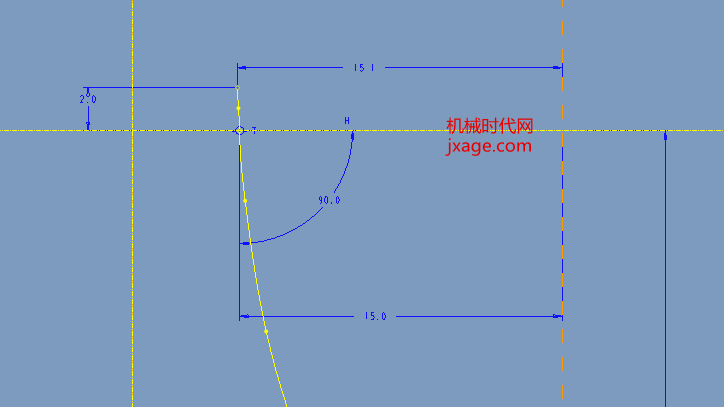

截面上半部分的放大图。

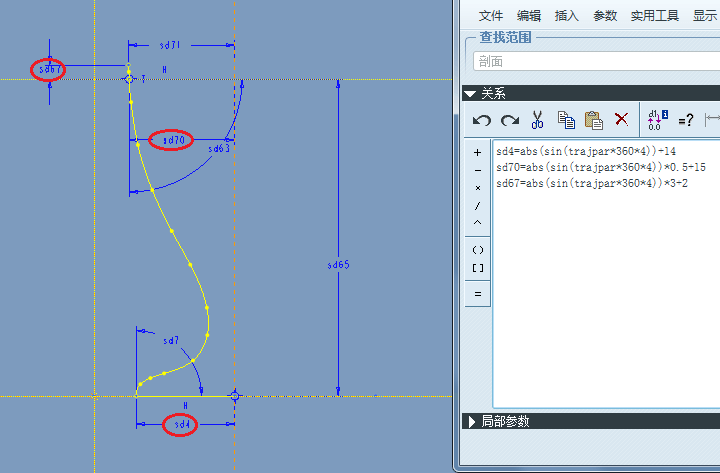

5.点击【工具】-【关系】,在添加如下的关系:
sd4=abs(sin(trajpar*360*4))+14
sd70=abs(sin(trajpar*360*4))*0.5+15

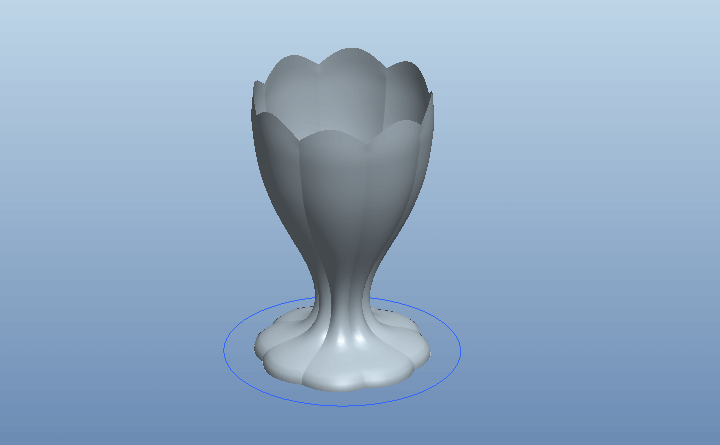

sd67=abs(sin(trajpar*360*4))*3+2
sd4、sd70和sd67分别为下图红色圆圈所示的尺寸。
完成。
6.创建基准平面,如下图所示。

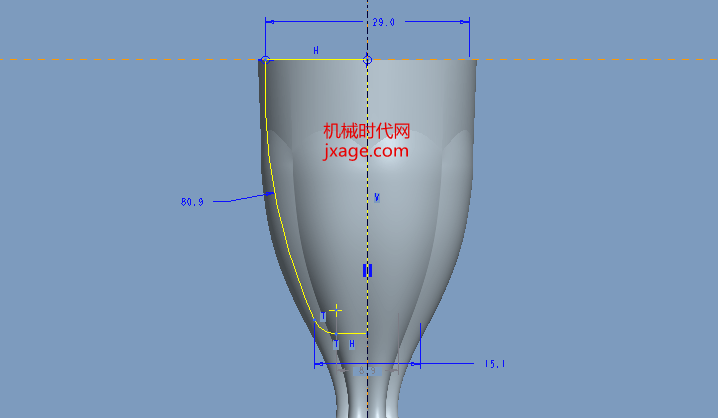

7.在上一步的基准平面上绘制如下的草绘。

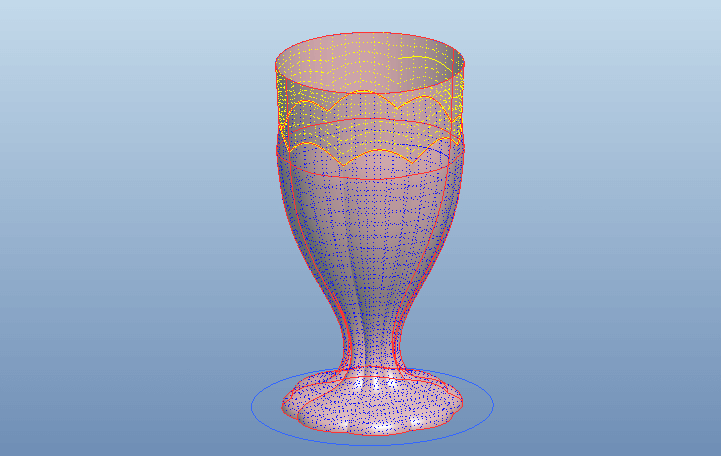

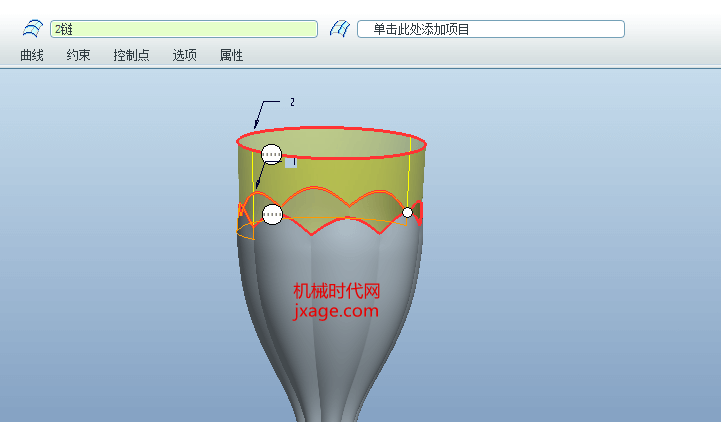

8.点击边界混合,选择上一步的草绘和模型的边缘,如下图所示。
9.将边界混合曲面和可变截面扫描进行合并。

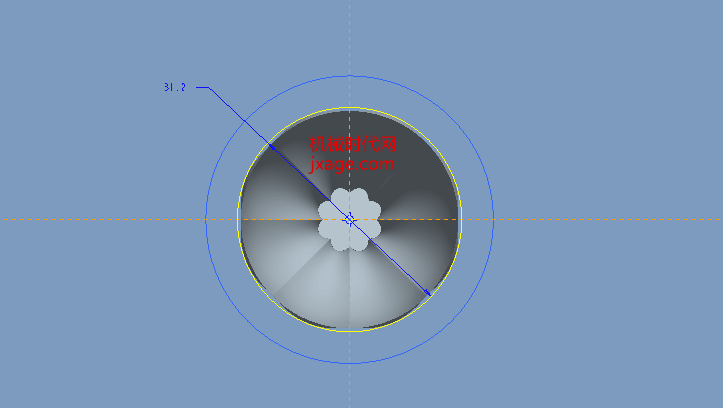

10.点击【边界】-【填充】,选择第7步的草绘,点击勾号完成。

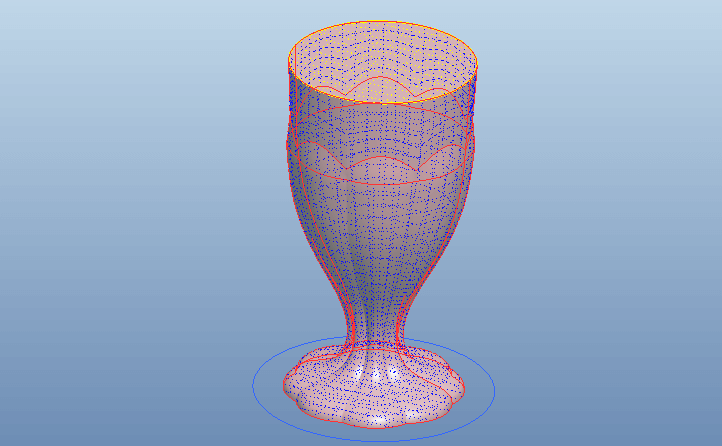

11.将三个曲面进行合并。

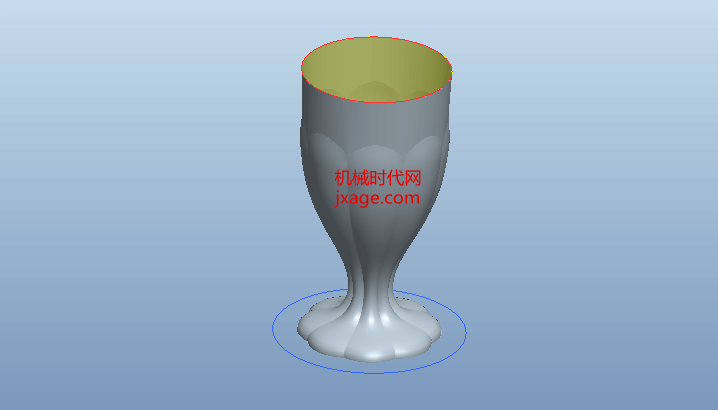

12.实体化。
13.点击扫描,点击切除材料按钮,绘制如下的草绘。
14.倒角完成。
