SolidWorks如何一次性旋转多个截面？

众所周知，我们在SOLIDWORKS中使用旋转命令时，通常只能对一个截面进行旋转，其实我们也可以一次性对多个截面进行旋转，来看看如何操作吧！

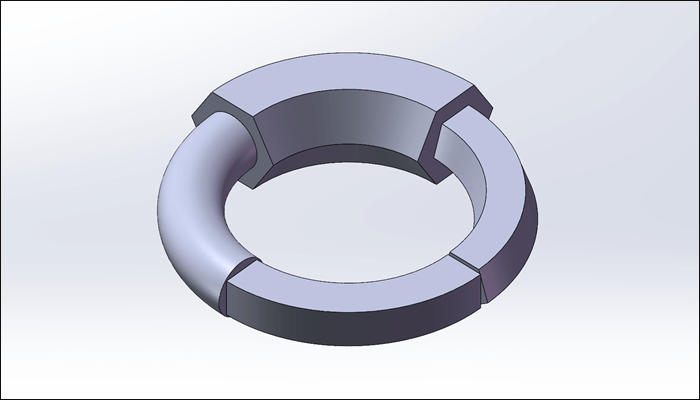

最终结果如下图所示。

方法：

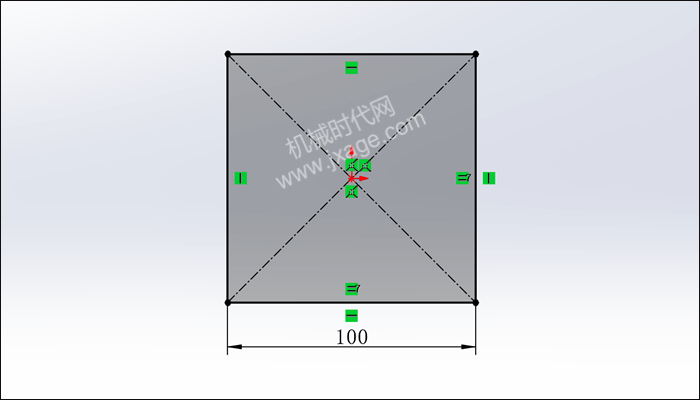

1.点击草图绘制，在上视基准面上绘制如下图所示的草图，点击勾号完成。

2.点击3D草图，进入3D草图环境。

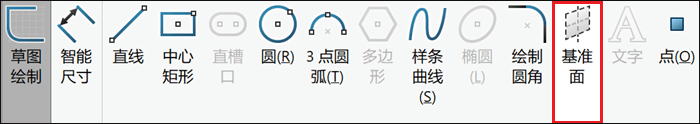

1）点击“基准面”按钮，如下图所示。

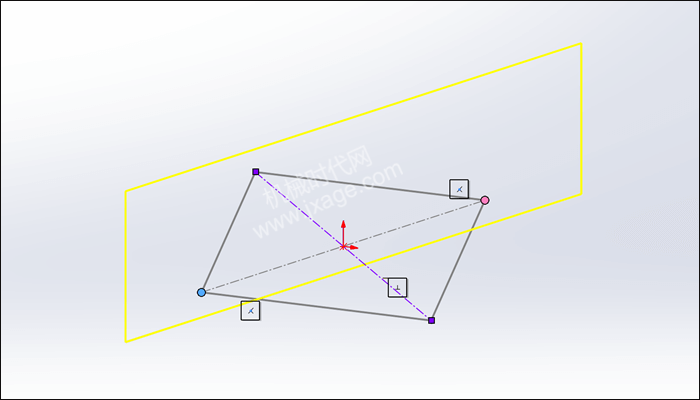

创建如下图所示的基准面（过两个点并和紫色虚线垂直）。

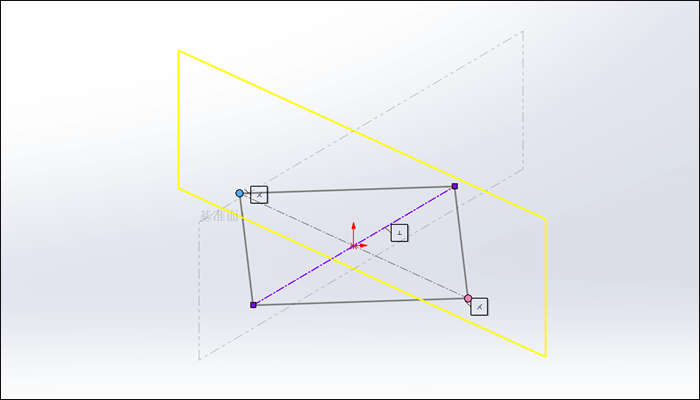

2）再次创建如下图所示的基准面（过两个点并和紫色虚线垂直）。

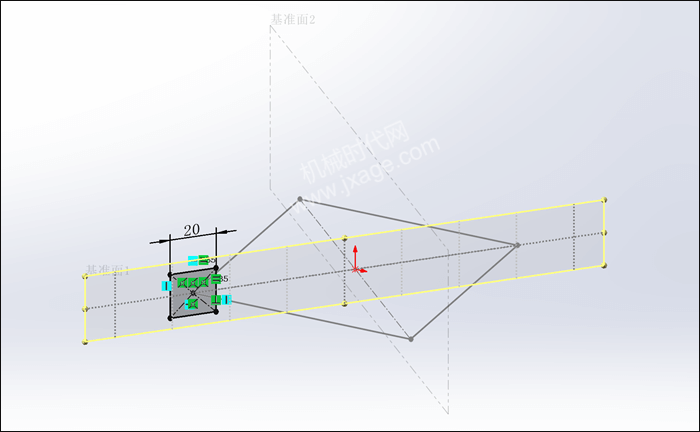

3）双击基准面1，绘制如下图所示的草图。

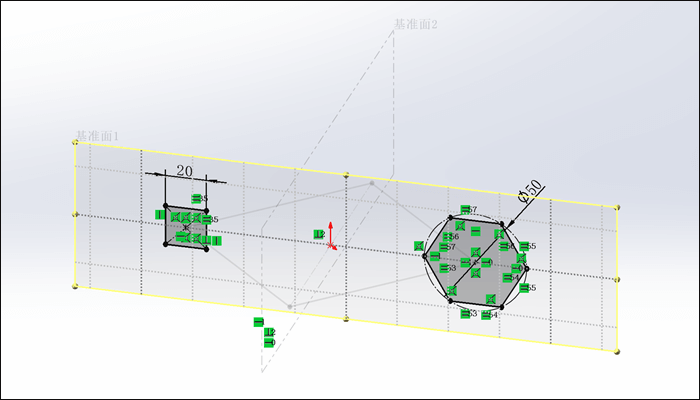

继续绘制草图。

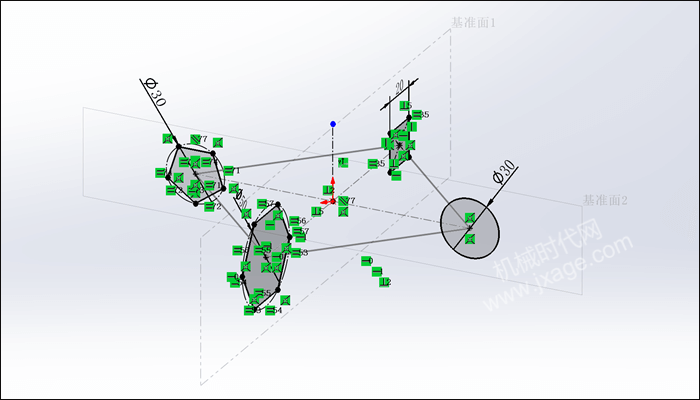

4）双击基准面2，绘制如下图所示的草图（在中心绘制一个竖直虚线作为后续旋转特征的选择轴）。

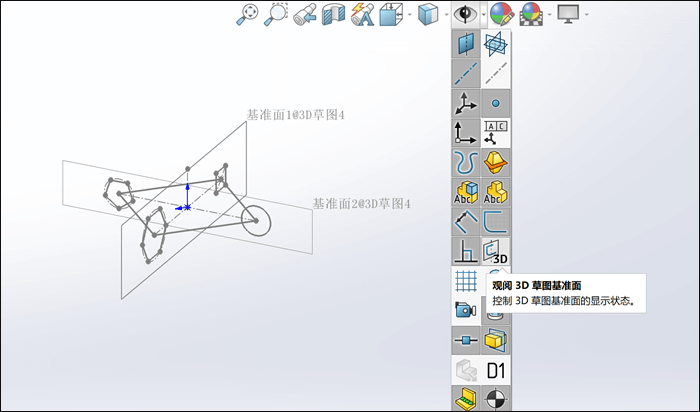

3.退出3D草图环境，然后激活“观阅3D草图基准面”，如下图所示。

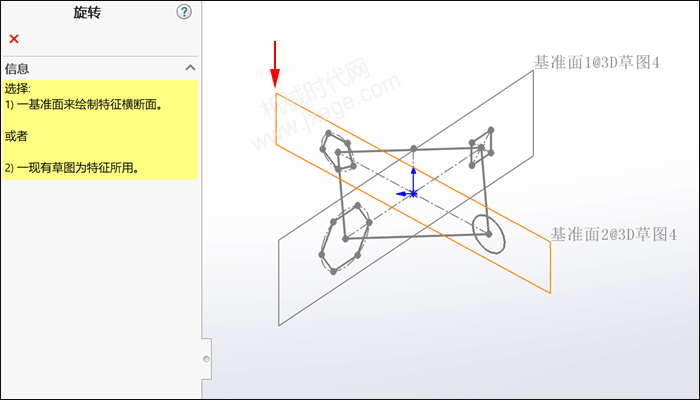

4.点击旋转凸台/基体，选择下图所示的基准面。

选择下图所示的直线作为旋转轴，设置旋转角度为90度，如下图所示。

点击勾号完成。
