SolidWorks钣金设计（6）：包装箱

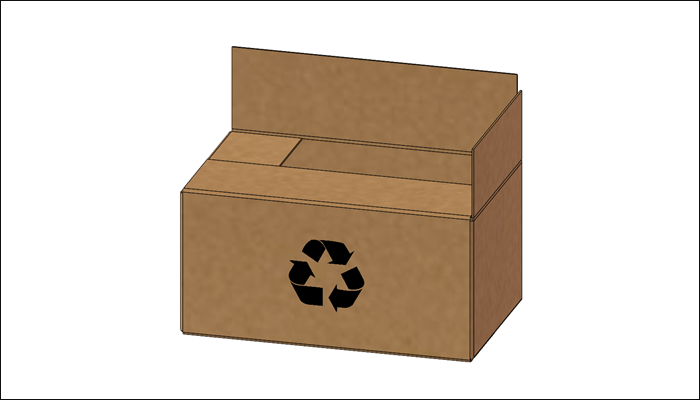

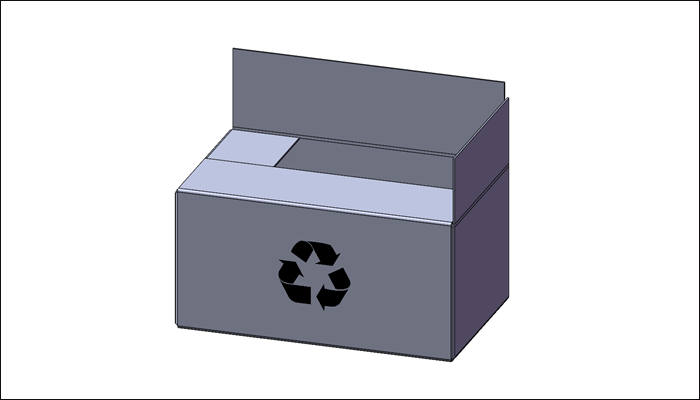

最终结果如下图所示。

文章末尾下载模型

方法：

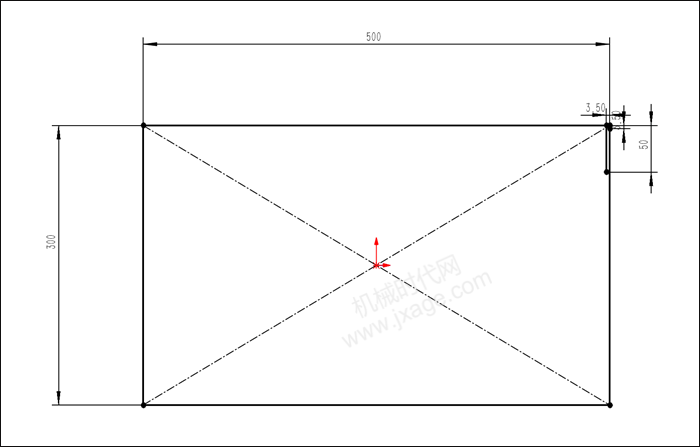

1.点击基体法兰/薄片，选择上视基准面作为草图平面绘制如下图所示的草图。

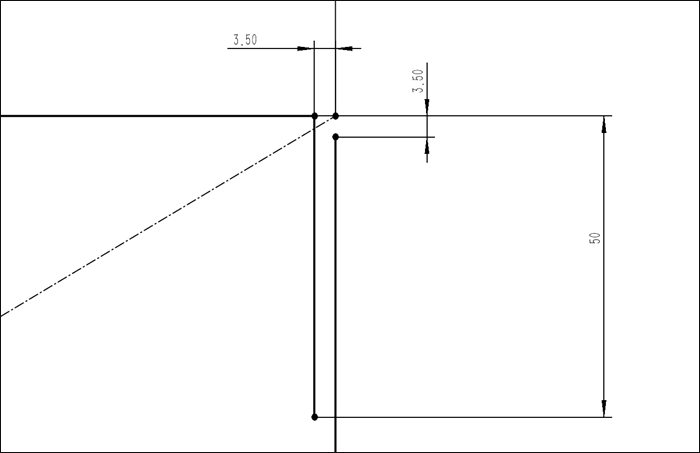

右上角详细尺寸如下图所示。

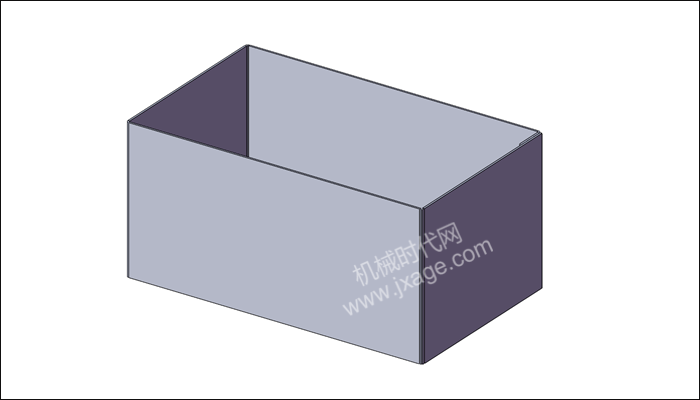

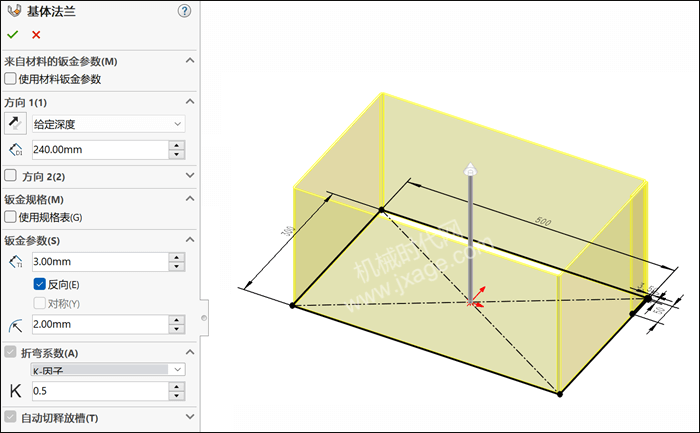

设置深度为240mm，钣金厚度为3mm，折弯半径为2mm，如下图所示。

点击勾号完成。

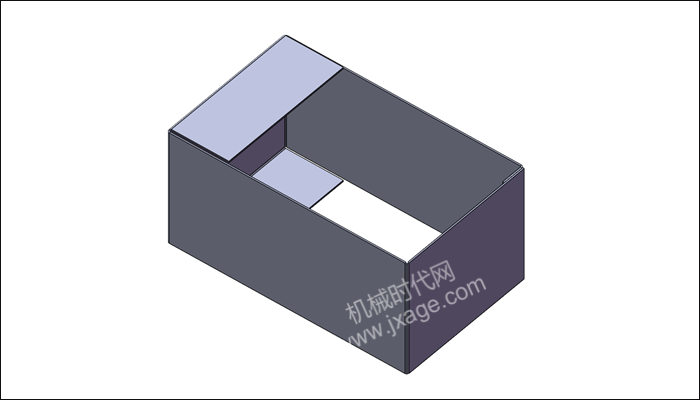

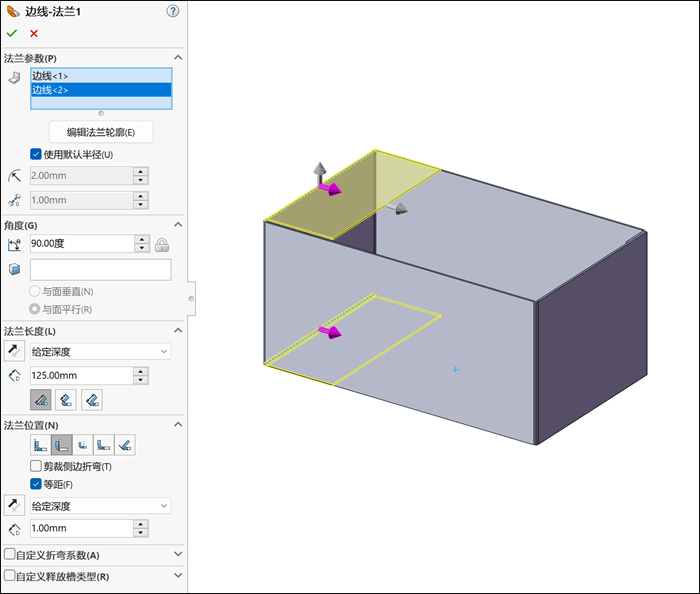

2.点击“边线法兰”，选择下图所示的两条边，法兰长度设置为125mm，其他设置如下图所示。

点击勾号完成。

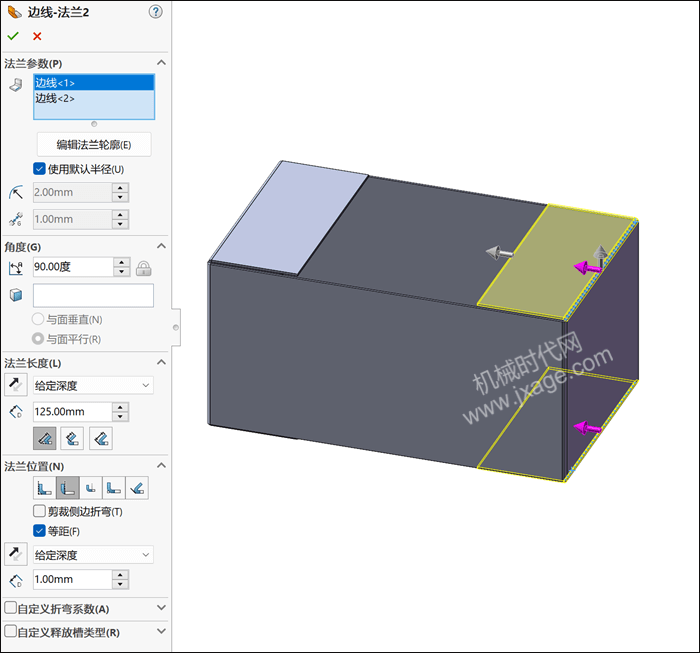

3.点击“边线法兰”，选择下图所示的两条边，法兰长度设置为125mm，其他设置如下图所示。

点击勾号完成。

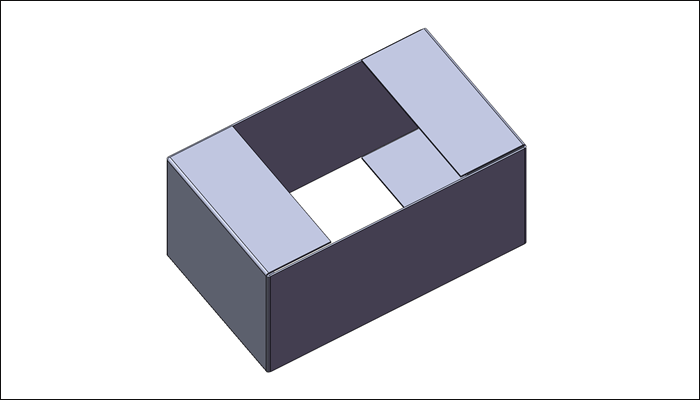

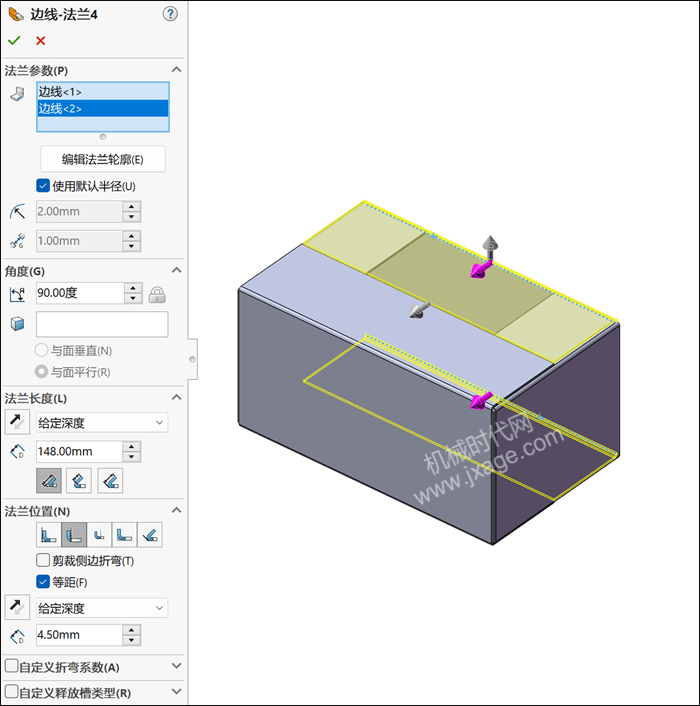

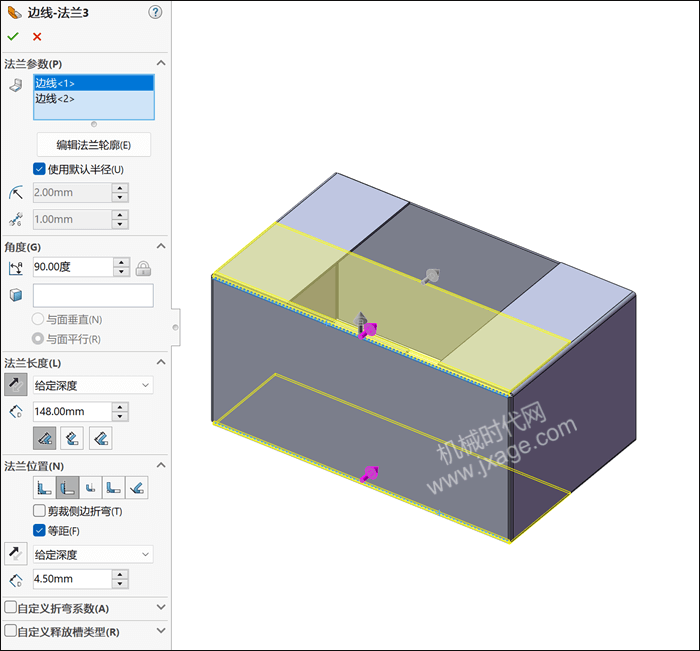

4.点击“边线法兰”，选择下图所示的两条边，法兰长度设置为148mm，其他设置如下图所示。

点击勾号完成。

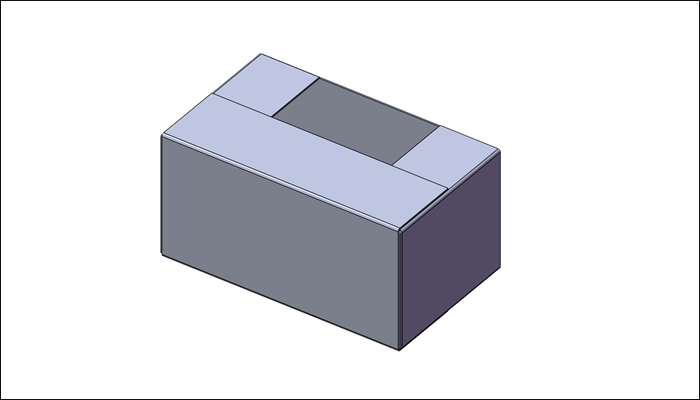

5.点击“边线法兰”，选择下图所示的两条边，法兰长度设置为148mm，其他设置如下图所示。

点击勾号完成。

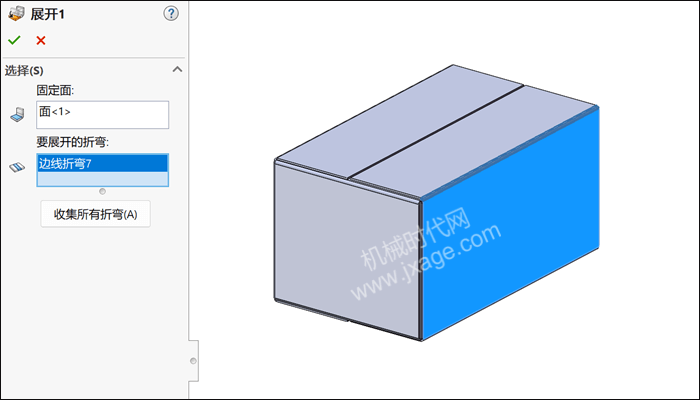

6.点击展开，固定面选择下图蓝色的面，要展开的折弯选择下图所示的折弯。

点击勾号完成。

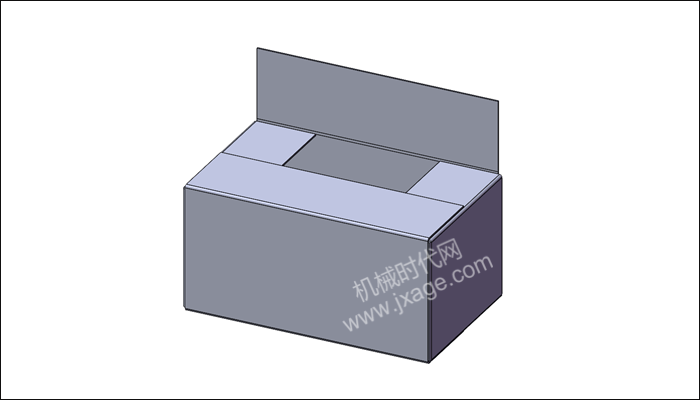

7.点击展开，固定面选择下图蓝色的面，要展开的折弯选择下图所示的折弯。

点击勾号完成。

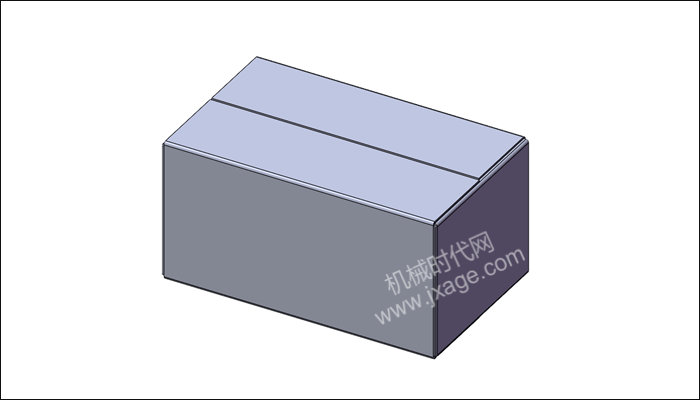

8.增加贴图。具体方法参考：SolidWorks如何在模型上贴图？

9.设置外观。
