Creo Simulate有限元分析（24）：摇臂受力分析

实例分析：如下图所示的摇臂装配受到一个600N的载荷作用，摇臂左侧的螺栓孔为固定支撑，摇臂中间的安装孔为销钉约束，请计算摇臂装配的最大等效应力。

文章末尾下载模型

方法：

1.打开模型。

2.点击【应用程序】-【Simulate】，如下图所示。

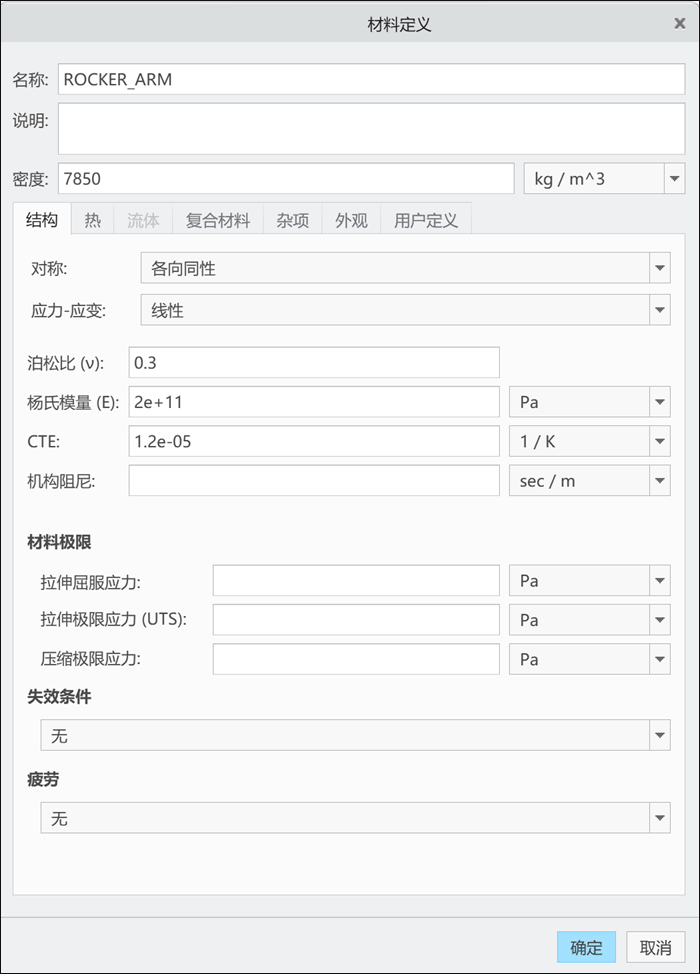

3.点击“材料”，弹出如下图所示的窗口，点击“创建新的实体材料”按钮，材料名称设置为“ROCKER_ARM”，材料参数如下图所示，最后点击保存到模型。

4.点击“材料分配”按钮，零件的材料设置为ROCKER_ARM，如下图所示。
