Creo元件替换的妙用

有时候，我们在Creo在对某个元件复用了多次，如果修改多次复用元件的其中一个，其他位置的元件也会跟着变化。如果我们想要让其中一个元件变化，但是不想让其他元件发生变化，可以使用元件替换命令。

以下面的模型为例，简单进行介绍。

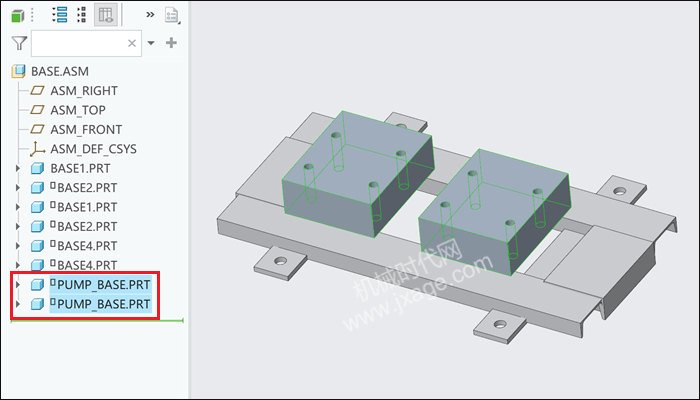

1.从模型树中可以看到，红色方框中的元件被复用了两次。

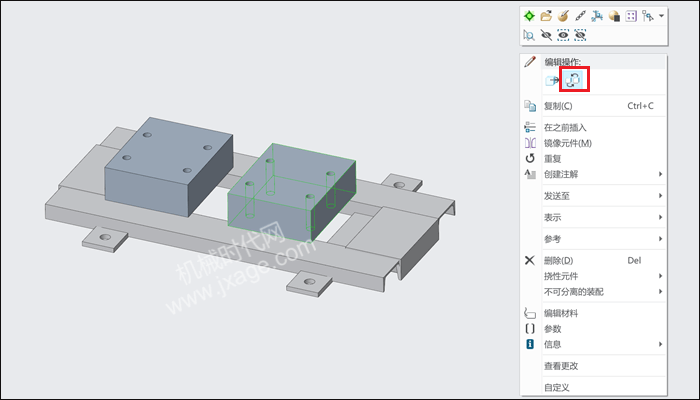

2.选择下图要替换的元件并单击鼠标右键，然后从快捷菜单中选择“替换选定元件或UDF”，如下图所示。

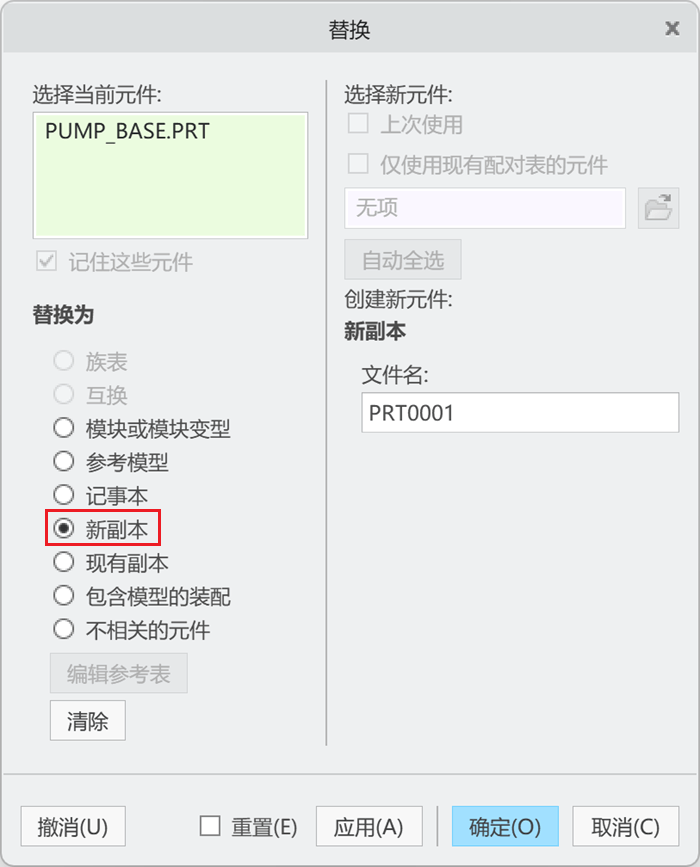

3.弹出如下图所示的窗口。

1）在替换为栏下方勾选“新副本”。利用这种替换方法，我们可根据现有的模型创建一个新元件。

2）在“文件名” 框中为新模型输入一个名称，然后单击“应用”。此时替换模型的名称将出现在“模型树”的“替换”列中，并与要替换元件的名称相邻。

3）单击“确定”。

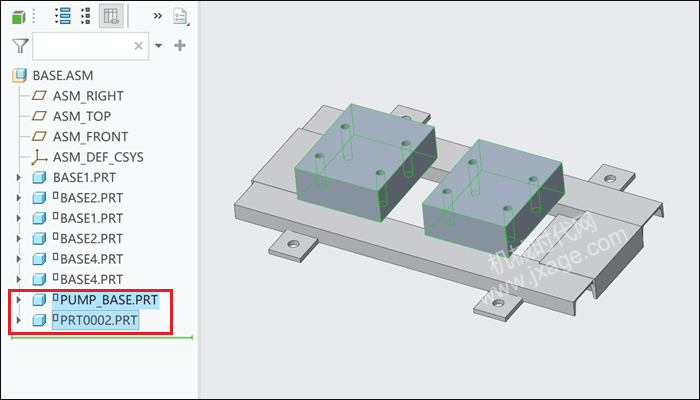

4.从模型树中可以看出之前的元件已经被替换成新的元件。在Creo中，当某个装配元件被另一个元件替换后，系统会将新元件置于“模型树”中相同的几何位置。

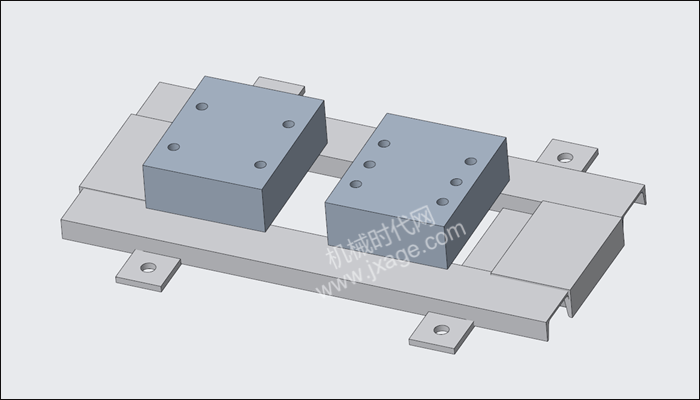

这样我们对新文件进行修改（增加新的圆孔），原来的文件就不会发生变更了。
