SolidWorks建模练习（121）：带扭曲槽口的圆柱

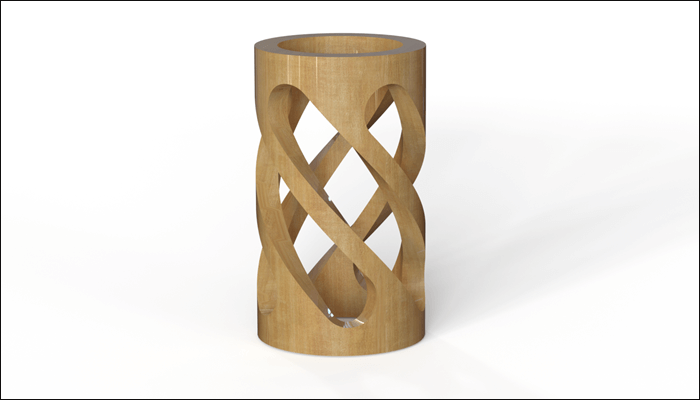

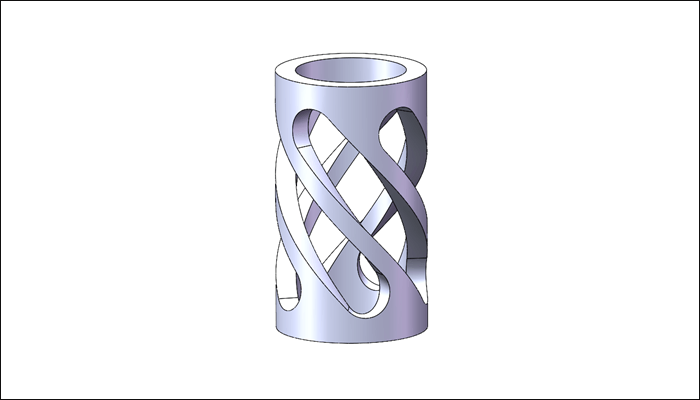

最终结果如下图所示：

文章末尾下载模型

方法：

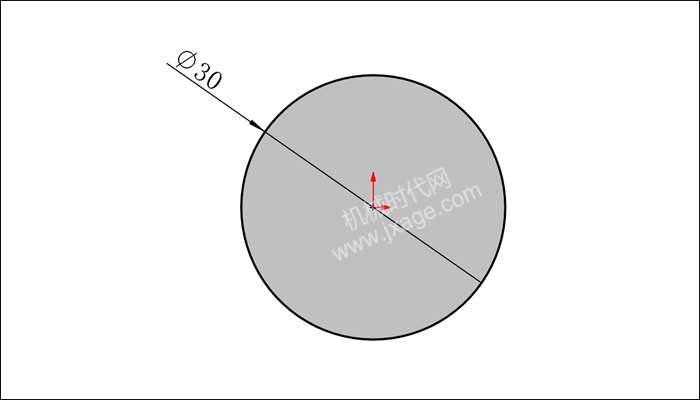

1.点击“草图绘制”，在上视基准面上绘制如下图所示的草图，点击勾号完成。

2.点击“插入”-“曲面”-“拉伸曲面”，选择上一步创建的草图，设置拉伸深度为52mm，点击勾号完成。

3.点击“草图绘制”，在前视基准面上绘制如下图所示的草图，点击勾号完成。

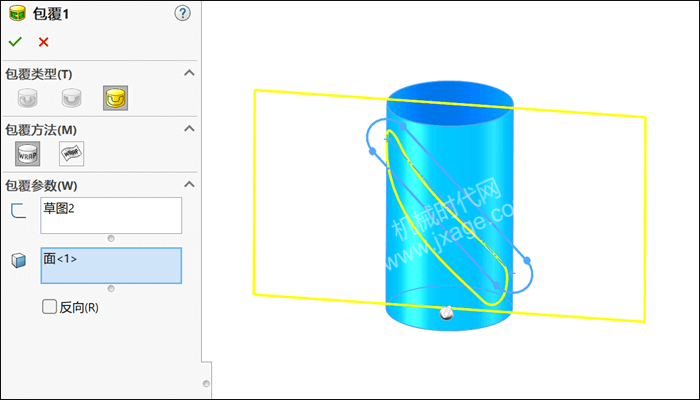

4.点击“插入”-“特征”-“包覆”命令。

1）包覆类型选择“刻划”，目的是在面上生成一草图轮廓的压印。

2）在包覆方法下，选择分析。

3）包覆参数下的包覆草图的面，选择下图蓝色的面，包覆草图选择草图2，如下图所示。

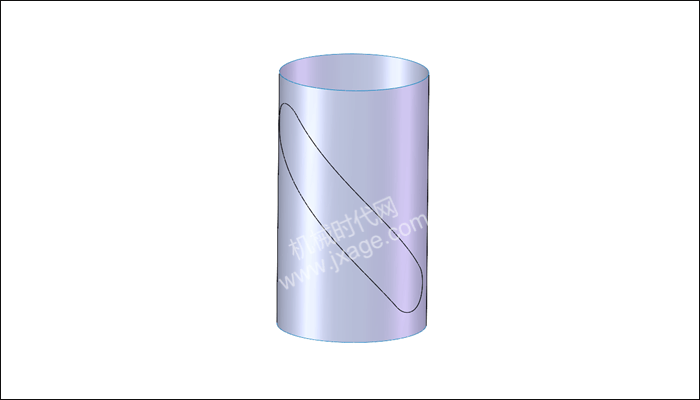

点击勾号完成。

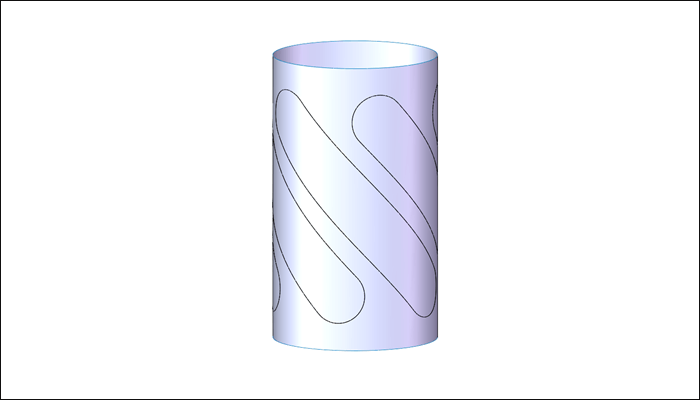

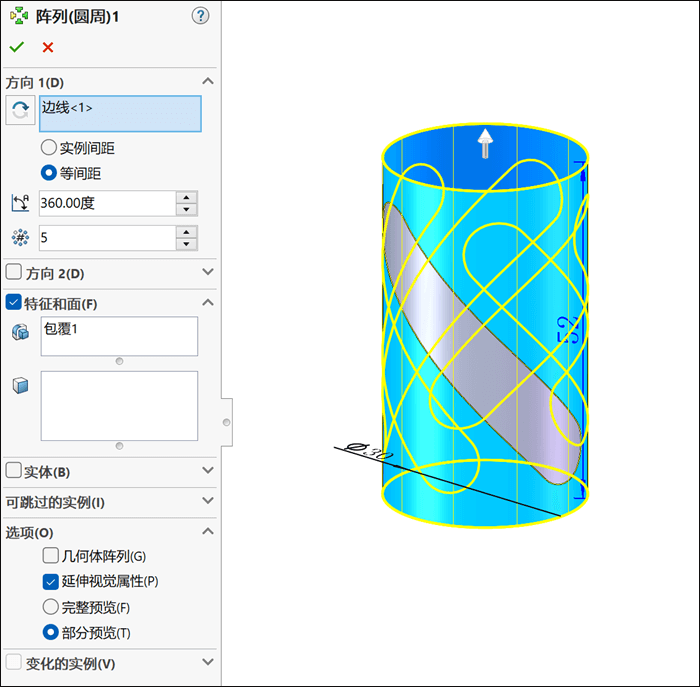

5.点击圆周阵列，阵列轴选择下图所示的边，按照下图进行设置，阵列数量为5，等间距分布。

点击勾号完成。

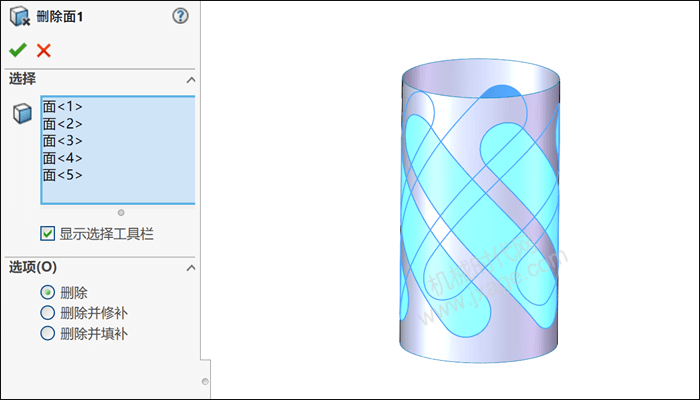

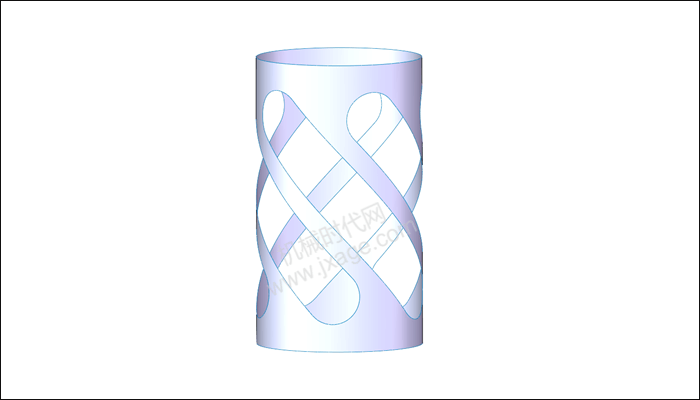

6.点击“插入”-“面”-“删除面”，选择下图蓝色的5个面，选项选择“删除”，如下图所示。

点击勾号完成。

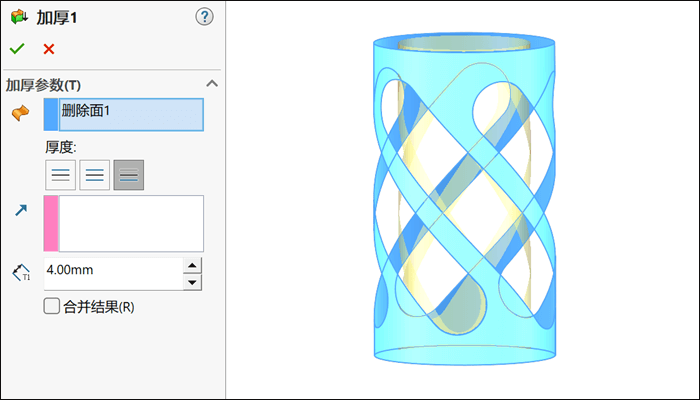

7.加厚，厚度为4mm。

点击勾号完成加厚。

8.完成。

模型下载：
