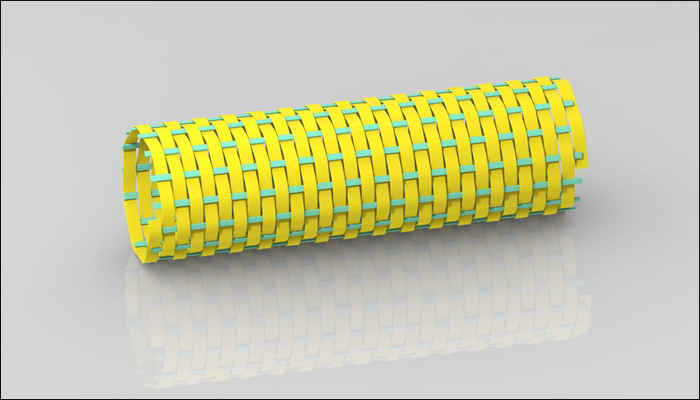

最终结果如下图所示:

文章末尾下载模型

方法:

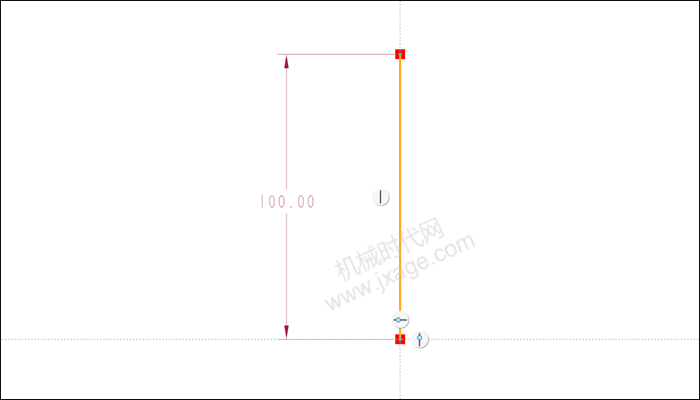

1.点击草绘,在FRONT平面上绘制如下图所示的草图。

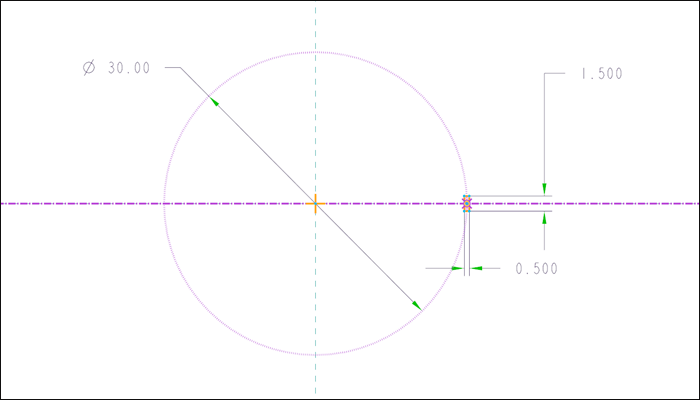

2.点击拉伸,选择TOP平面作为基准平面,绘制如下图所示的草图。

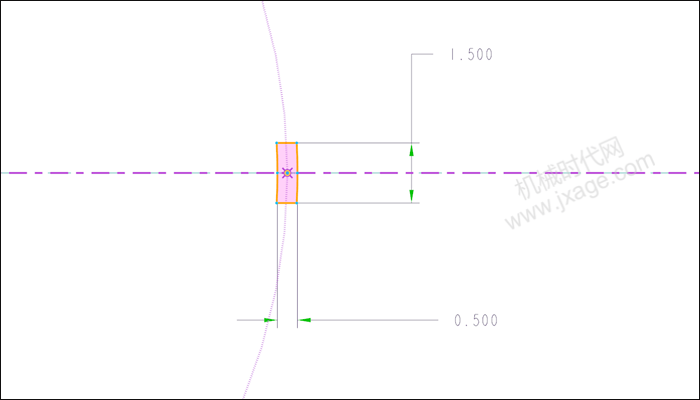

拉伸截面如下图所示。

拉伸类型选择实体,拉伸方式设置为“到参考”,选择步骤1直线的端点作为参考,如下图所示,点击勾号完成。

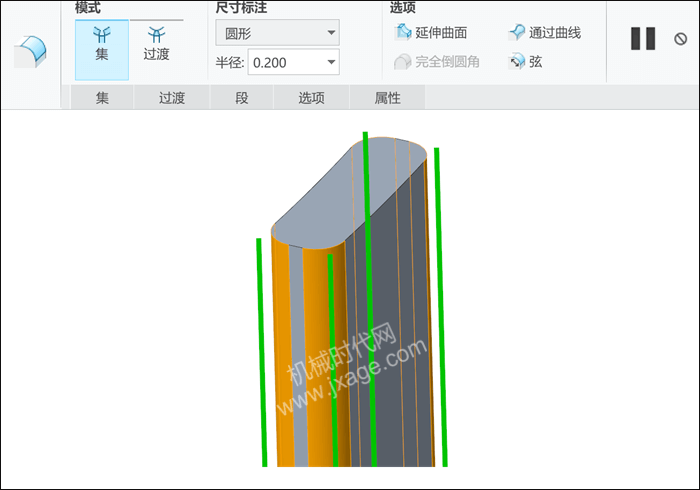

3.倒圆角。

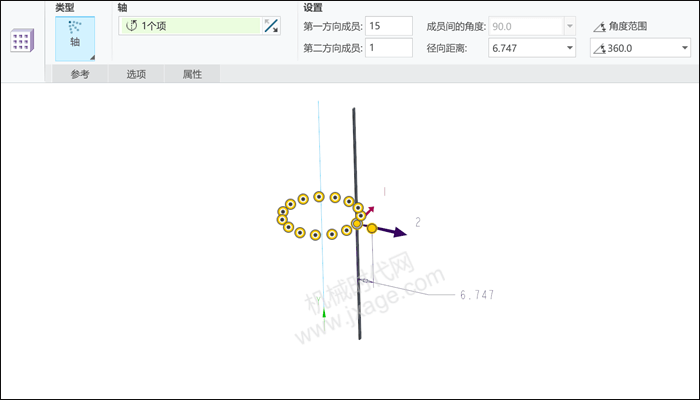

4.点击阵列,阵列类型选择“轴”,设置第一方向的成员数量为15,等间距分布,点击勾号完成。

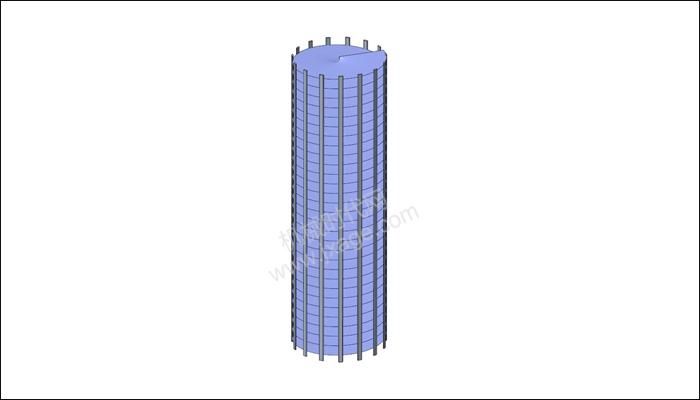

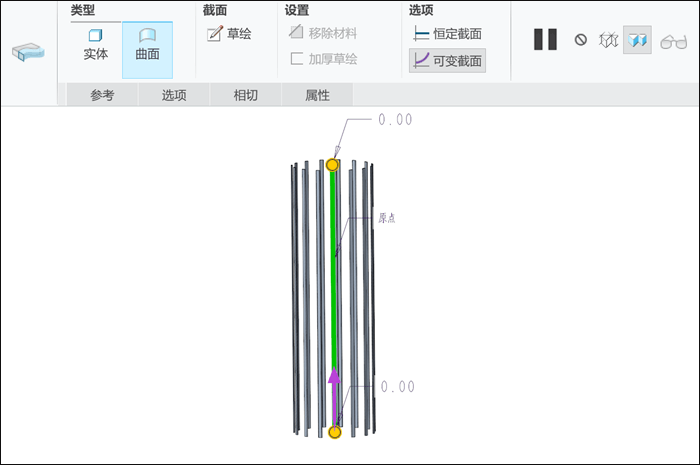

5.点击扫描,类型选择“曲面”,选择下图所示的步骤1草绘直线作为扫描的路径。

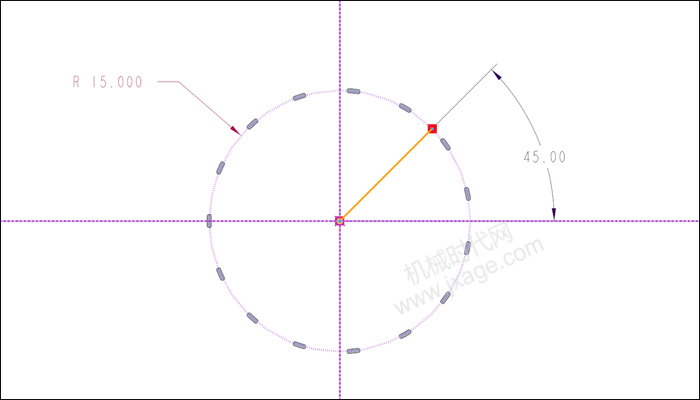

进入草绘环境,绘制如下图所示的一条直线。

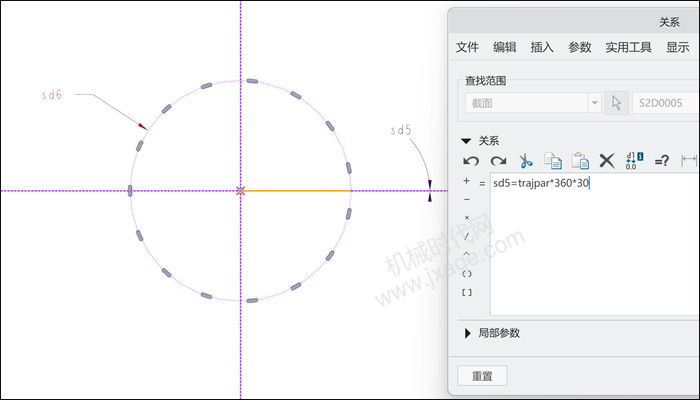

点击“工具”-“关系”,添加如下图所示的关系:

sd5=trajpar*360*30

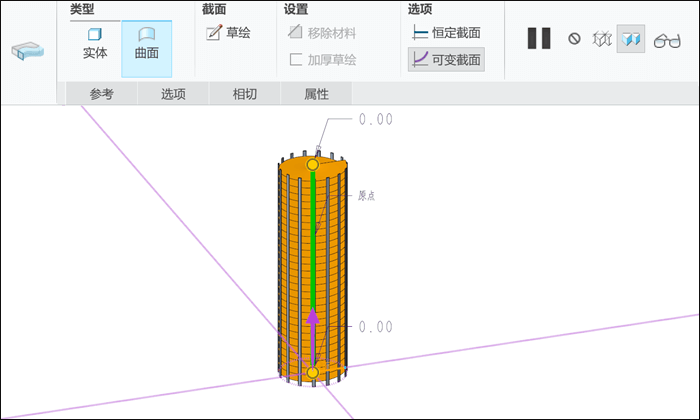

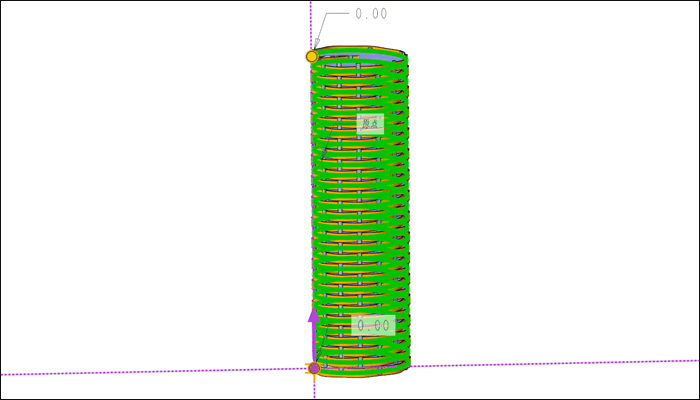

退出草绘环境,激活“可变截面”,点击勾号完成扫描。

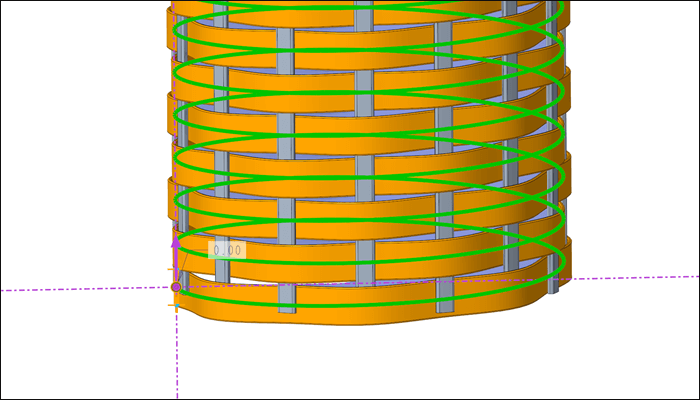

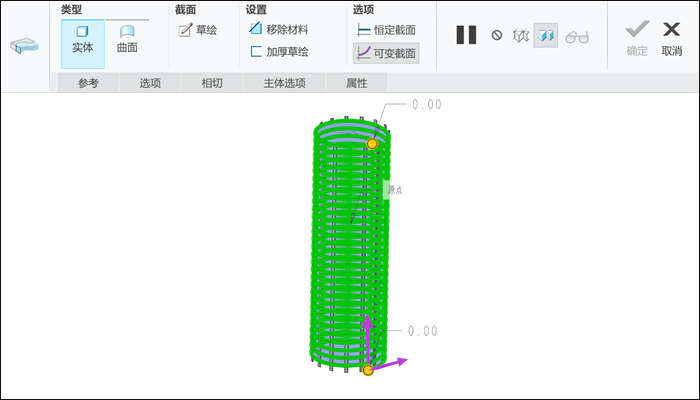

6.点击扫描,类型选择“实体”,选择上一步创建的扫描曲面的边作为扫描的路径。

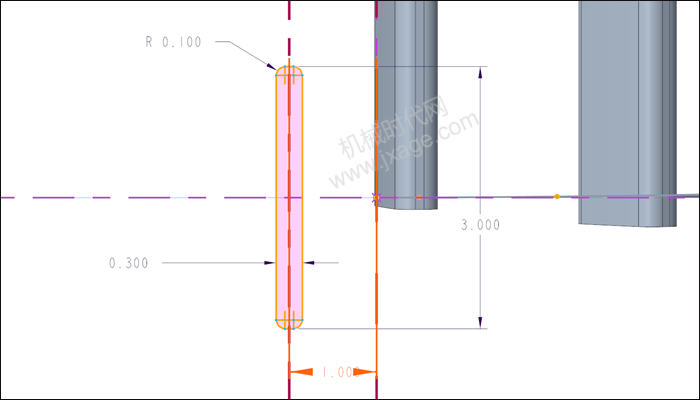

进入草绘环境,绘制如下图所示的草图作为扫描的截面。

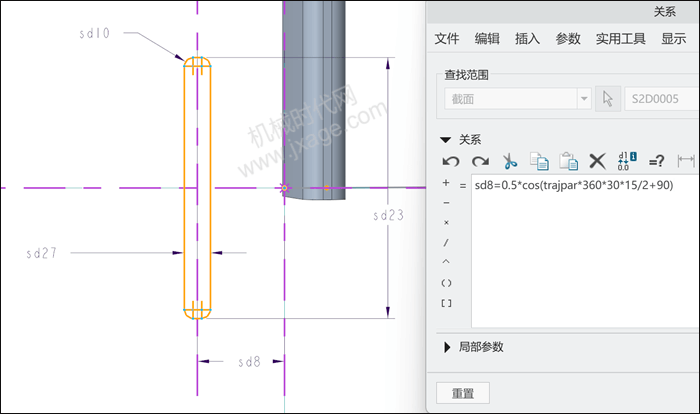

点击“工具”-“关系”,添加如下图所示的关系:

sd8=0.5*cos(trajpar*360*30*15/2+90)

退出草绘环境,激活“可变截面”,点击勾号完成扫描。

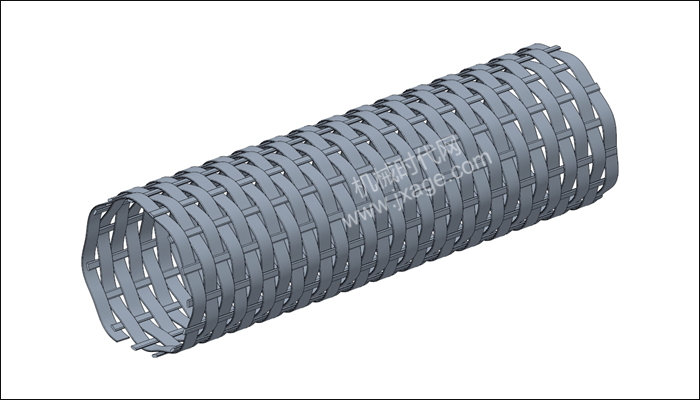

完成扫描。

7.完成。
