SolidWorks建模练习（122）：纹路

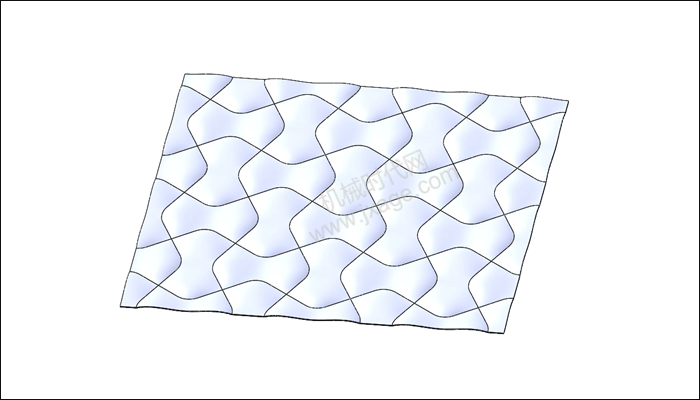

最终结果如下图所示：

文章末尾下载模型

方法：

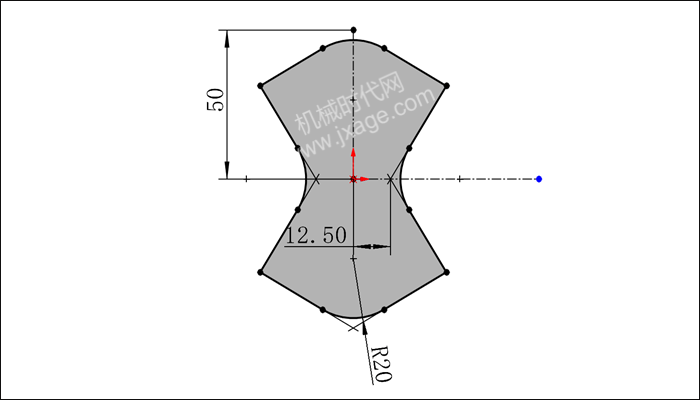

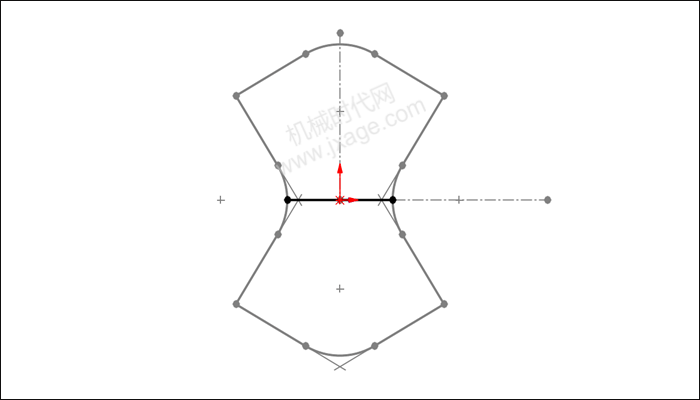

1.点击“草图绘制”，在上视基准面上绘制如下图所示的草图，点击勾号完成。

2.再次点击“草图绘制”，在上视基准面上绘制如下图所示的草图，点击勾号完成。

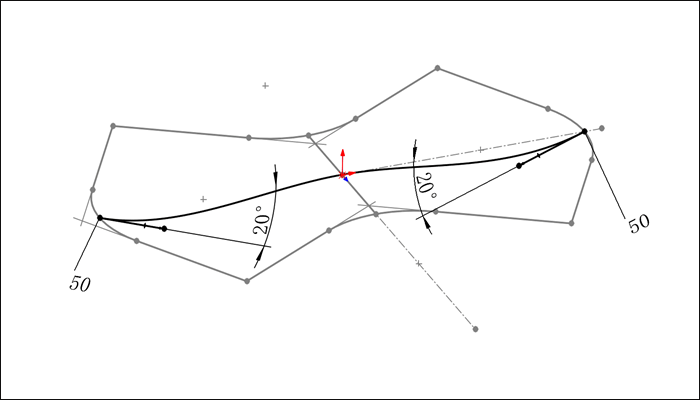

3.点击“草图绘制”，在右视基准面上绘制如下图所示的草图（样条曲线），点击勾号完成。

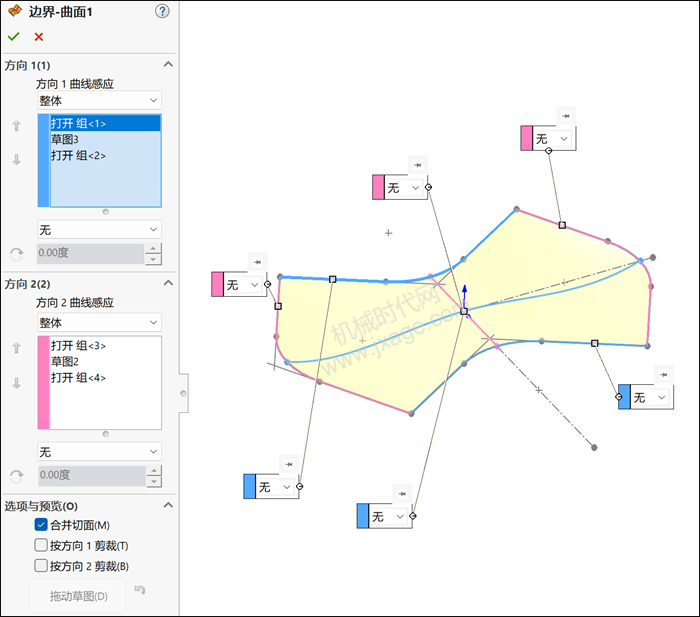

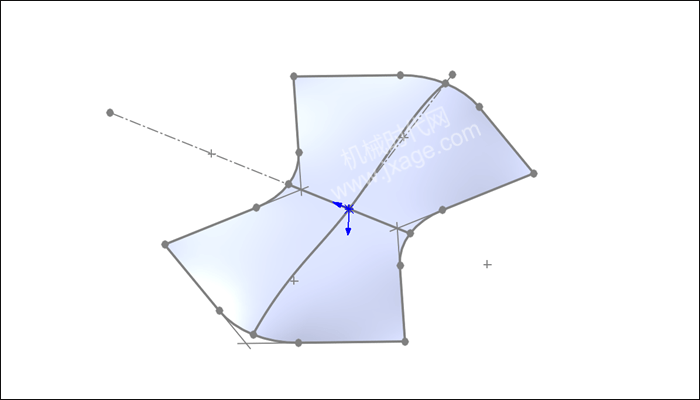

4.点击“插入”-“曲面”-“边界曲面”，选择下图所示的3条蓝色边线作为方向1曲线感应，选择下图所示的3条粉红色曲线作为方向2曲线感应，如下图所示。

点击勾号完成。

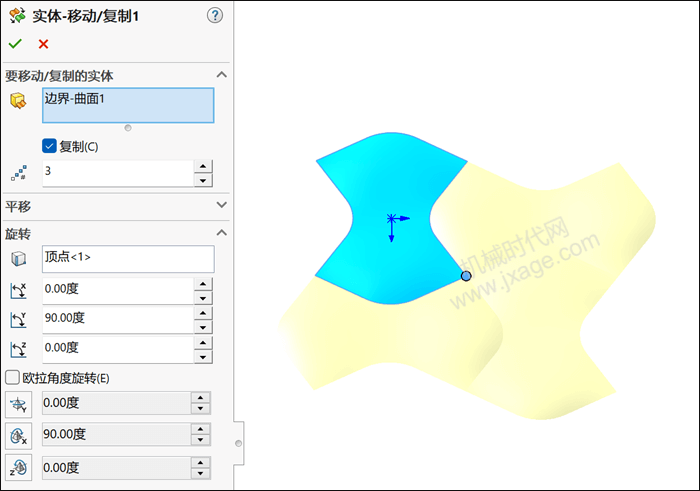

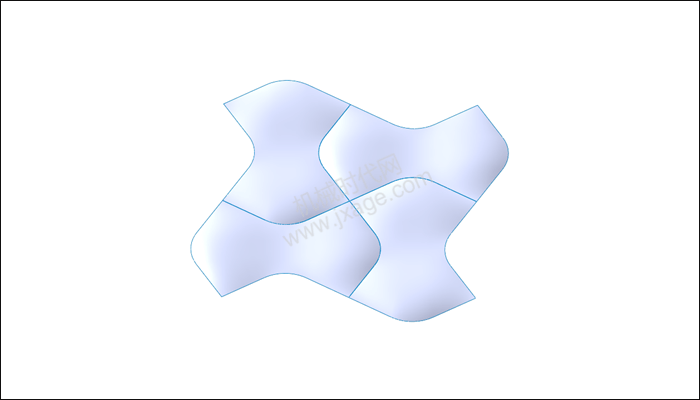

5.点击“插入”-特征”-“移动/复制”，选择下面的蓝色曲面，按照下图进行设置进行旋转，勾选“复制”选项，设置复制数量为3。

点击勾号完成。

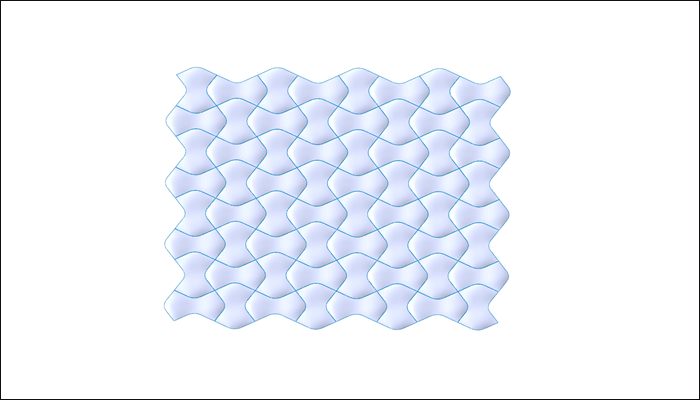

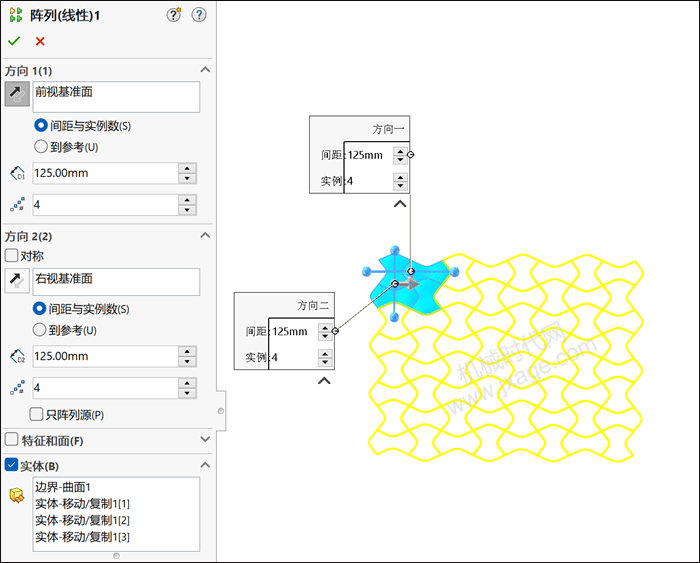

6.点击线性阵列，选择上一步创建的4个实体作为阵列对象，阵列参数按照下图进行设置。

点击勾号完成阵列。

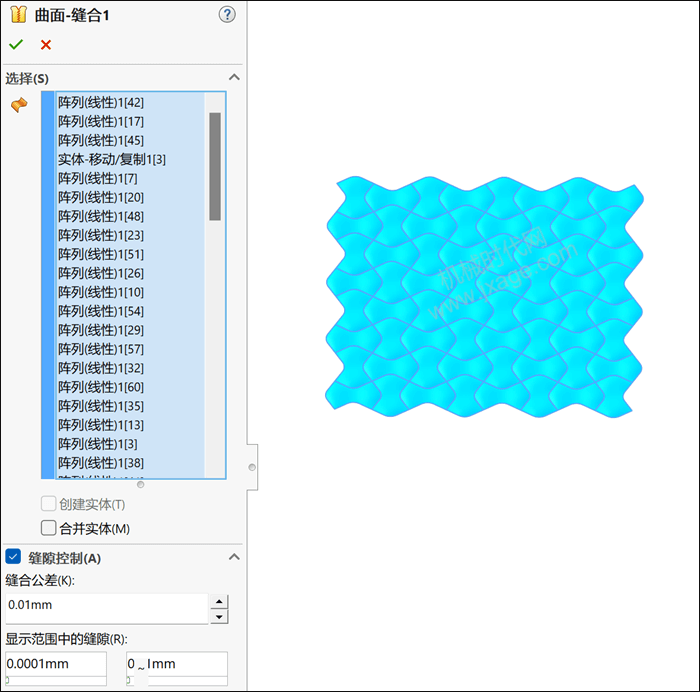

7.点击“插入”-“曲面”-“缝合曲面”，将下图所示的所有曲面进行缝合，如下图所示。

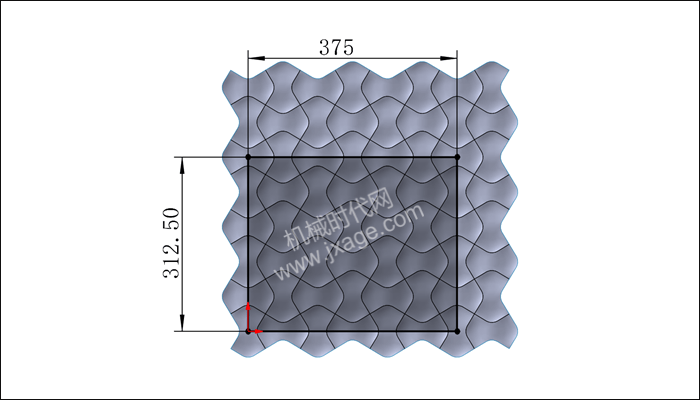

8.点击“草图绘制”，在上视基准面上绘制如下图所示的草图，点击勾号完成。

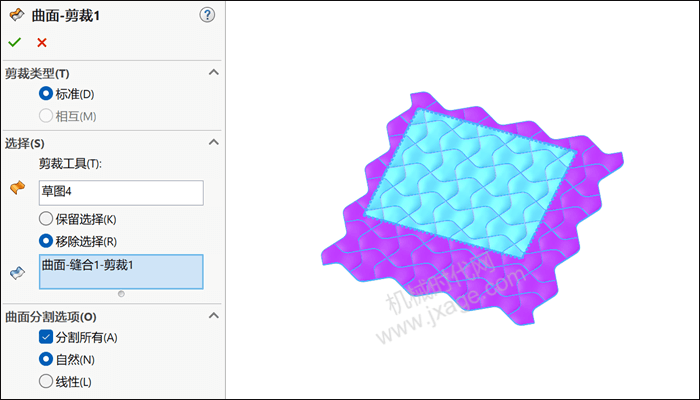

9.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，选择上一步创建的草图作为剪裁工具，对下图所示的曲面进行剪裁，移除紫色部分，如下图所示。

点击勾号完成。

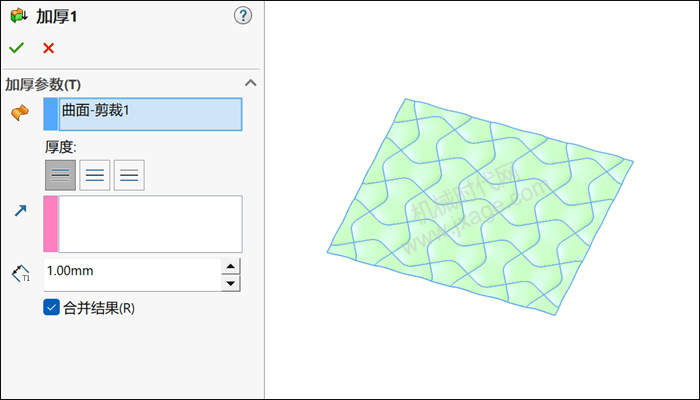

10.加厚。

11.完成。
