Creo曲面建模（58）：带扭曲槽口的圆柱

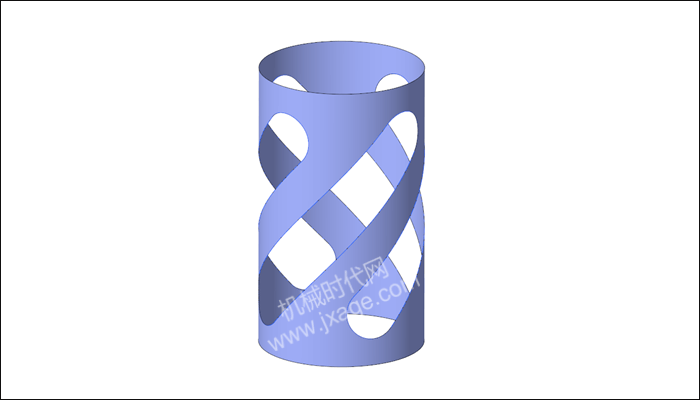

最终结果如下图所示。

文章末尾下载模型

方法：

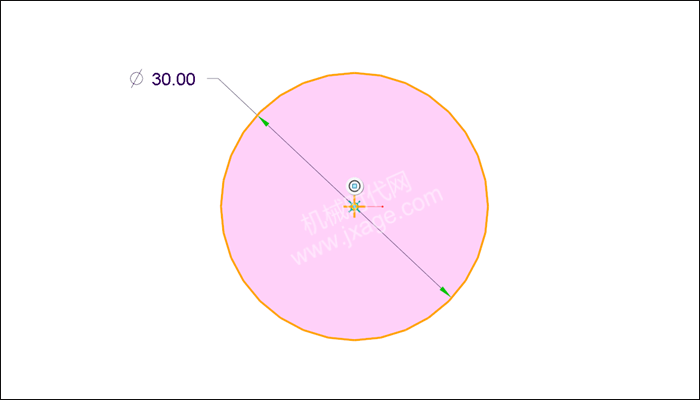

1.点击草绘，在FRONT平面上绘制如下图所示的草图。

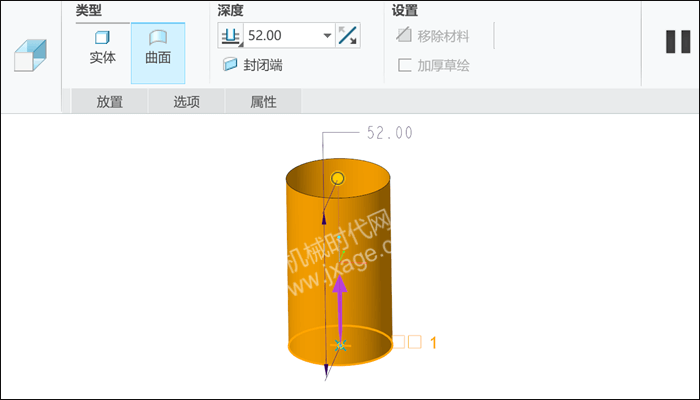

2.点击拉伸，选择上一步创建的草图作为拉伸截面，拉伸类型选择曲面，拉伸深度为52mm，点击勾号完成。

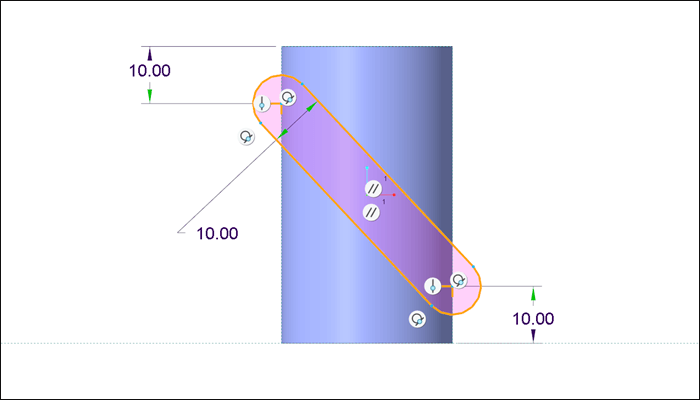

3.点击草绘，在TOP平面上绘制如下图所示的草图。

点击勾号完成。

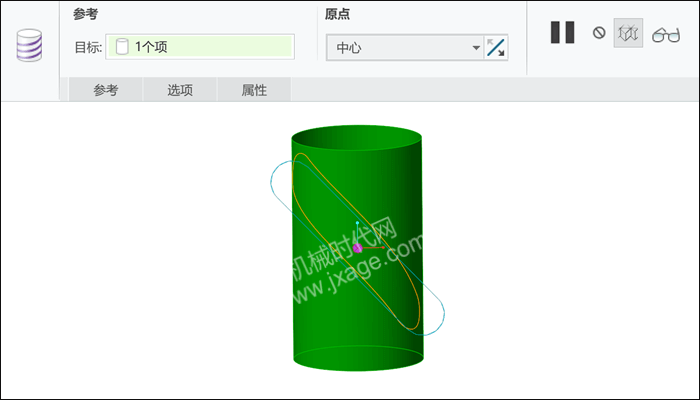

4.点击包络，草绘选择上一步创建的草图，目标选择步骤2创建的拉伸曲面。

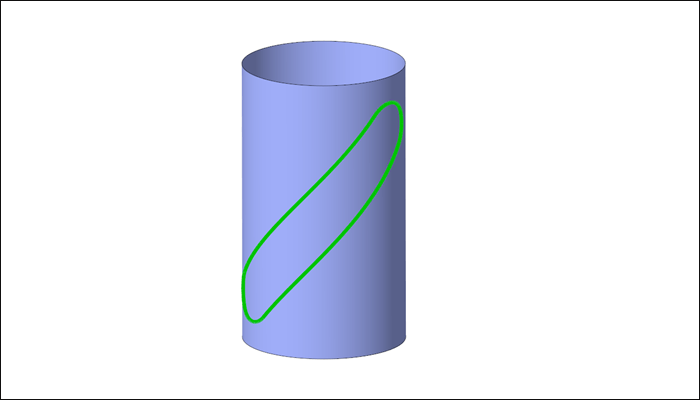

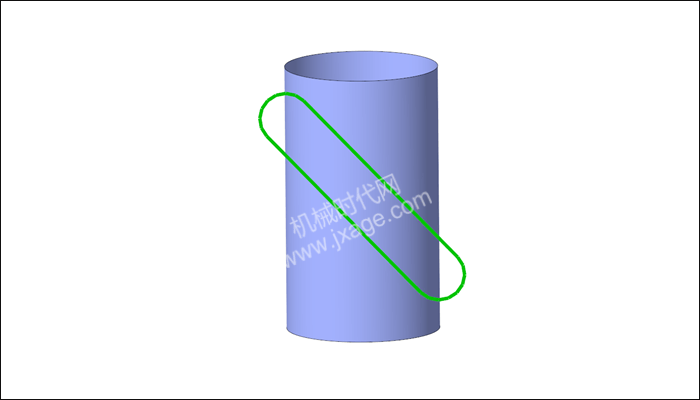

点击勾号完成，可以看到如下图所示的结果。

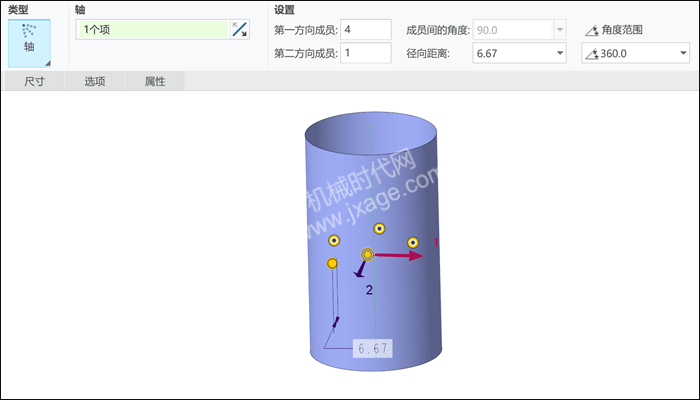

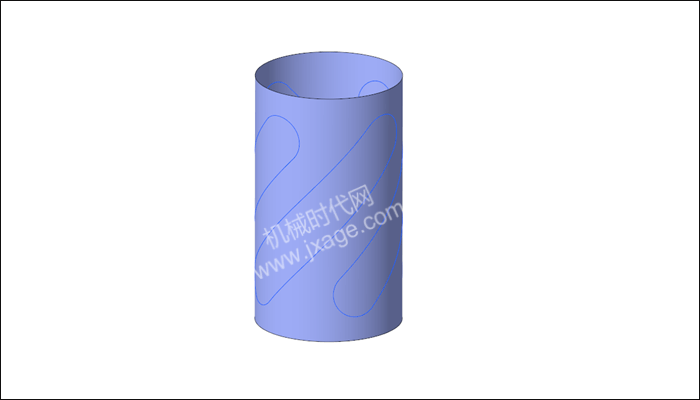

5.点击模型树中的包络特征，点击阵列，阵列类型选择“轴”，设置第一方向的成员数量为4，等间距分布。

点击勾号完成。

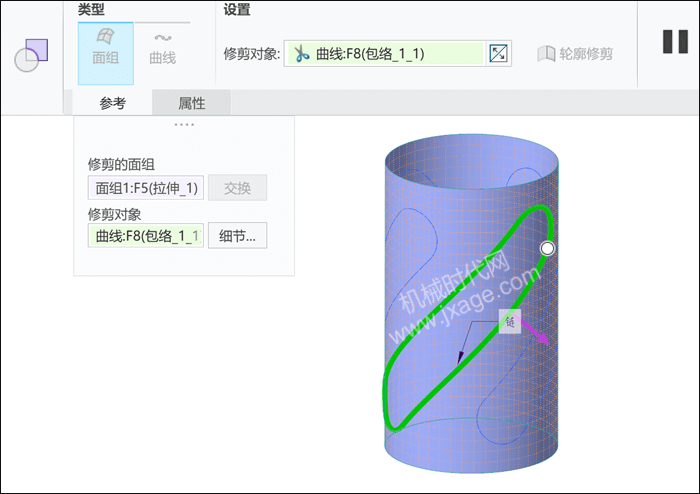

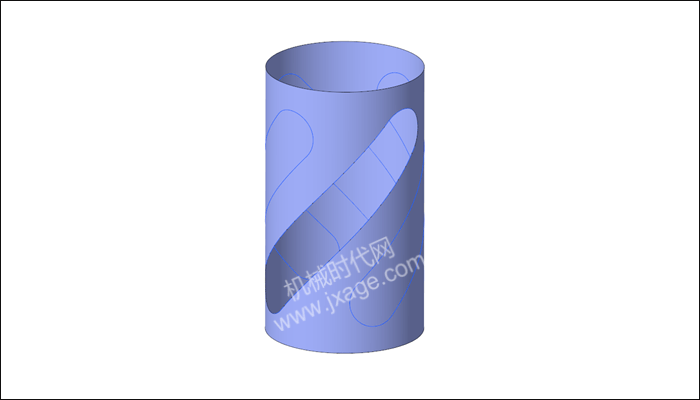

6.点击修剪，修剪的面组选择步骤2创建的拉伸曲面，修剪对象选择包络曲线，如下图所示，调整箭头方向。

点击勾号完成修剪。

7.利用修剪命令，对剩下的几个位置进行修剪，完成后如下图所示。

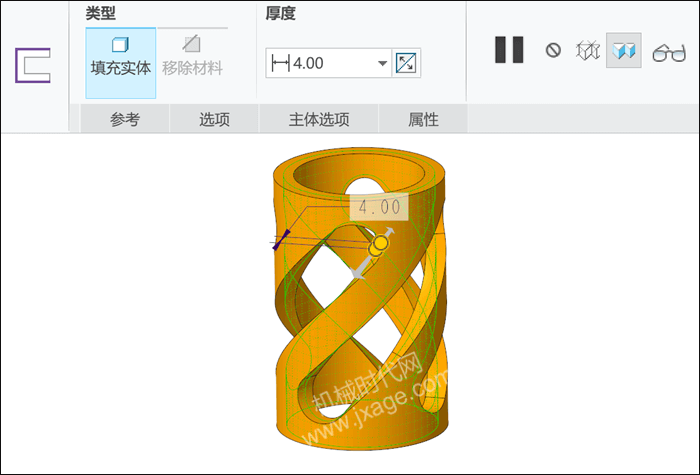

8.点击加厚，设置加厚厚度为4mm，调整箭头方向。

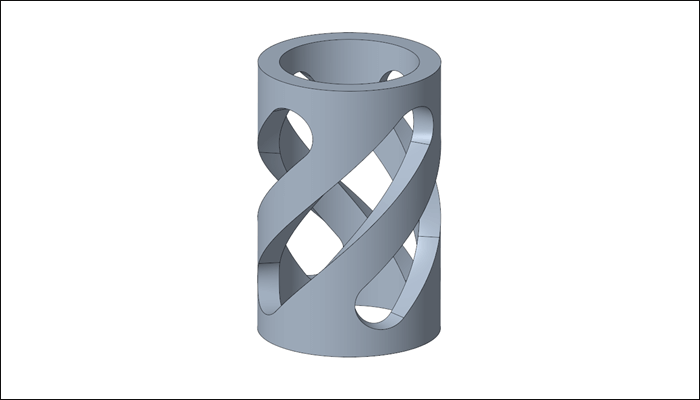

9.完成渲染。

模型下载：
