SolidWorks钣金设计（8）：紧箍

最终结果如下图所示。

文章末尾下载模型

方法：

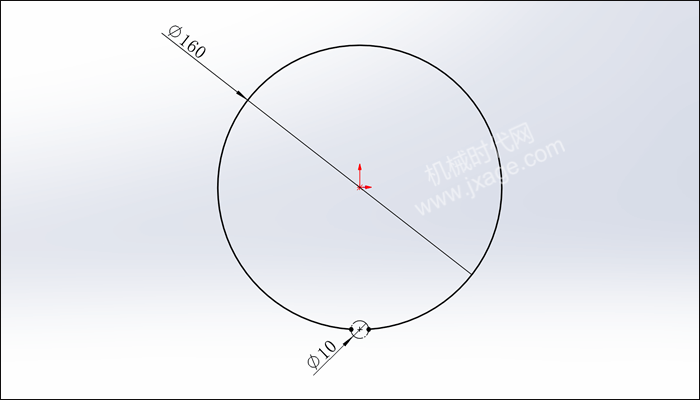

1.点击基体法兰/薄片，选择上视基准面作为草图平面绘制如下图所示的草图。

设置深度为100mm，钣金厚度为2.0mm，折弯半径为2.0mm，如下图所示。点击勾号完成。

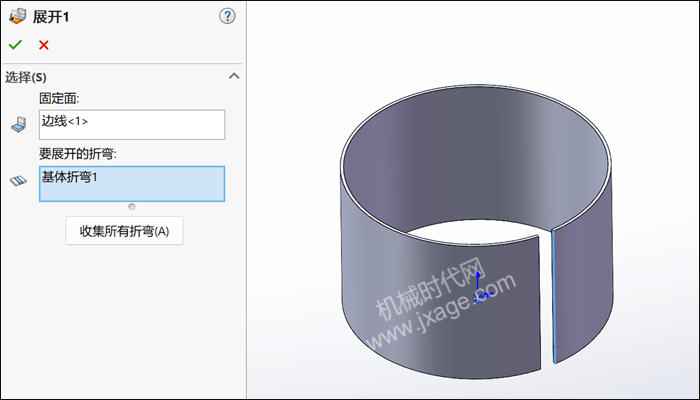

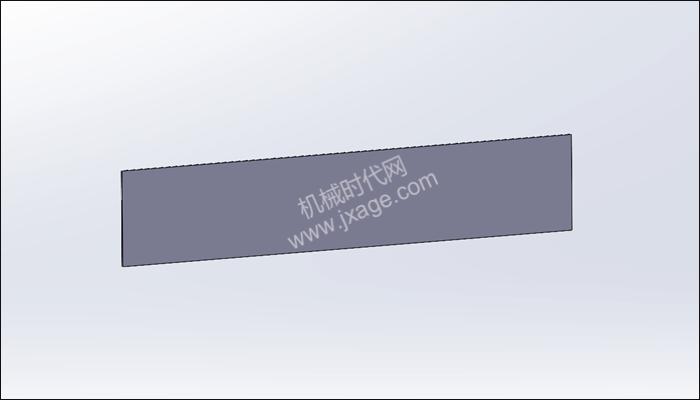

2.点击展开，固定面选择下图蓝色的边，要展开的折弯选择下图所示的折弯。

点击勾号完成。

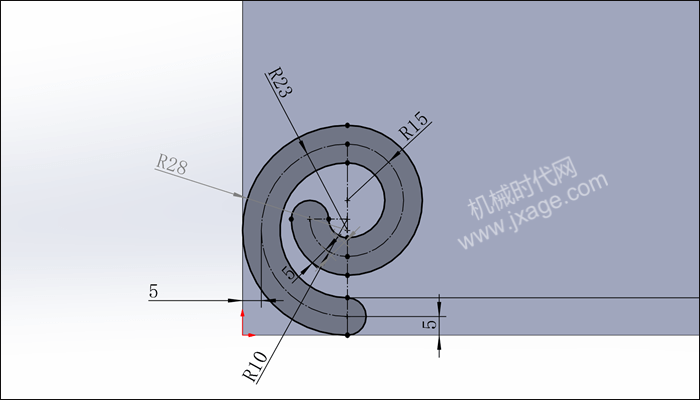

3.点击“草图绘制”，在下图所示的面上绘制如下图所示的草图，点击勾号完成。

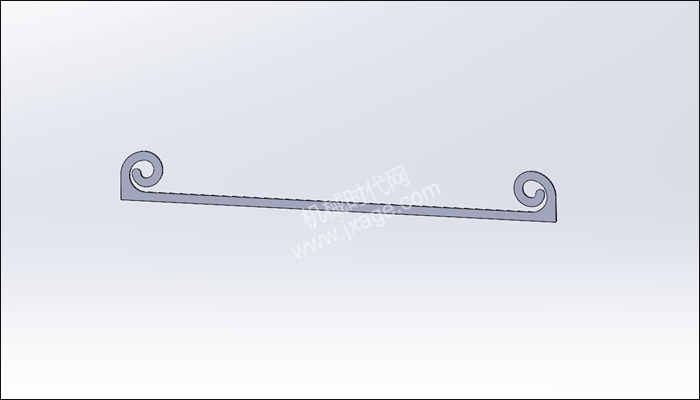

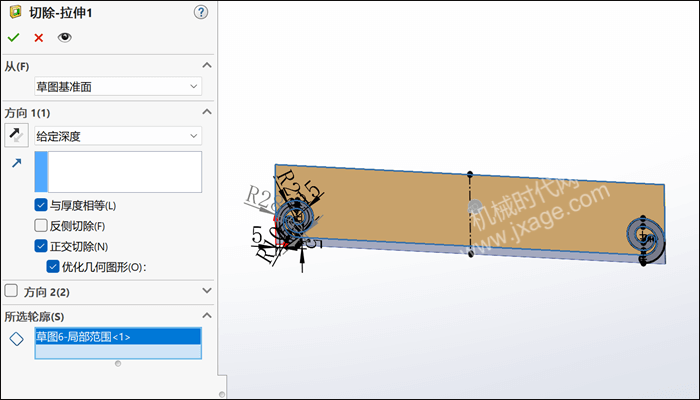

4.点击拉伸切除，选择下图浅黄色部分的草图轮廓，其他设置如下图所示。

点击勾号完成拉伸切除。

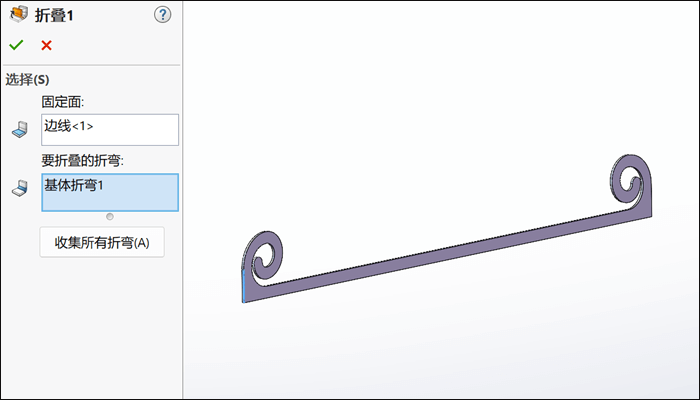

5.点击折叠，固定面选择下图蓝色的边，要折叠的折弯选择下图所示的基体折弯。

点击勾号完成。

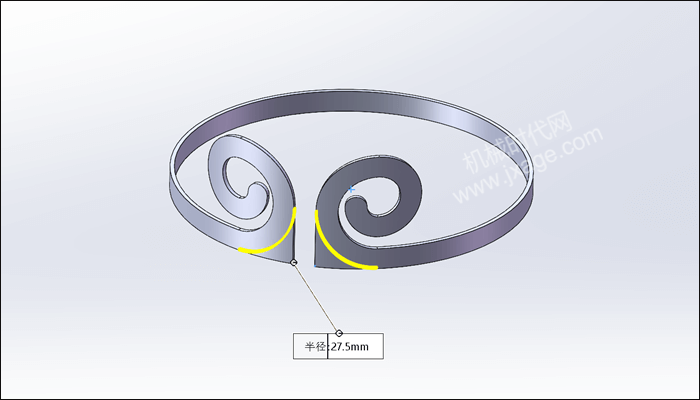

6.倒圆角。

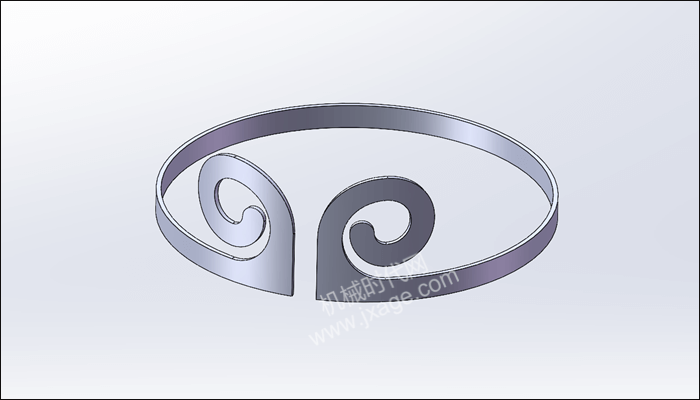

完成。

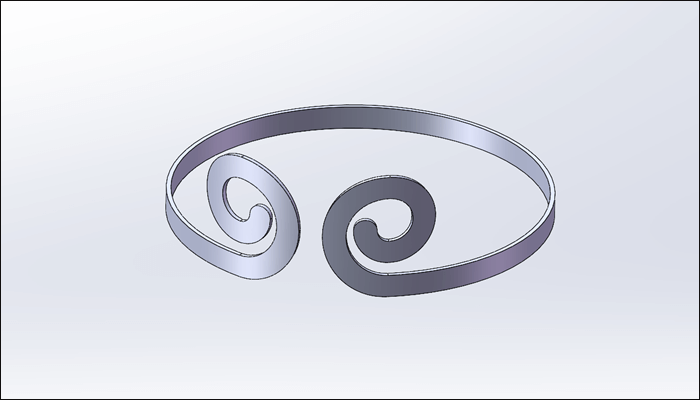

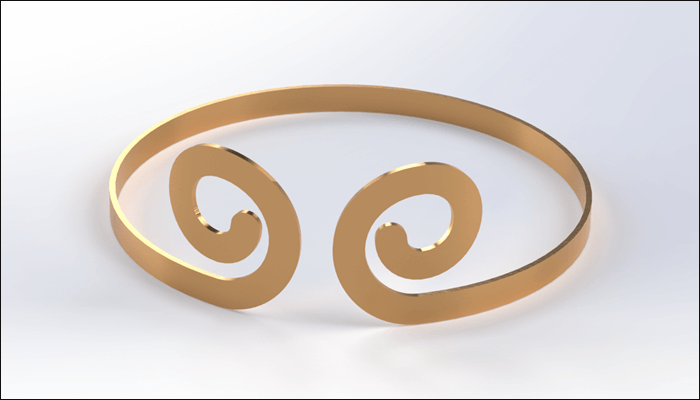

7.完成渲染。

模型下载：
