SolidWorks如何快速创建变形圆管？

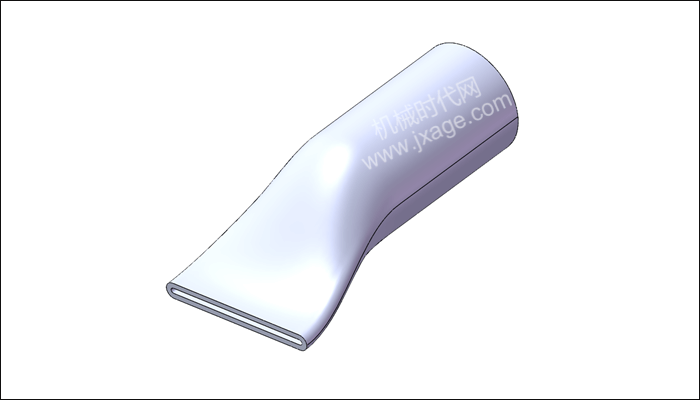

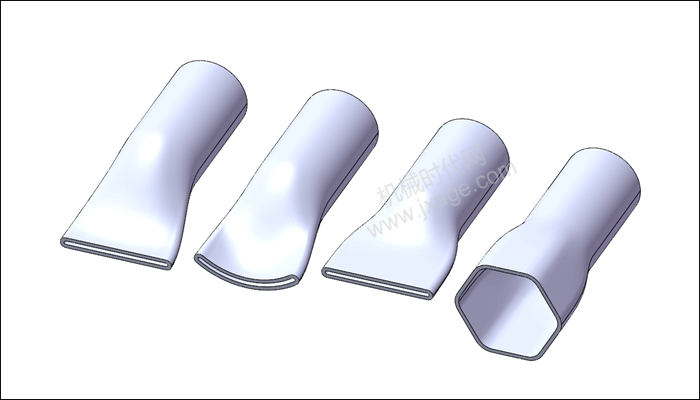

最终结果如下图所示。

方法：

1.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。

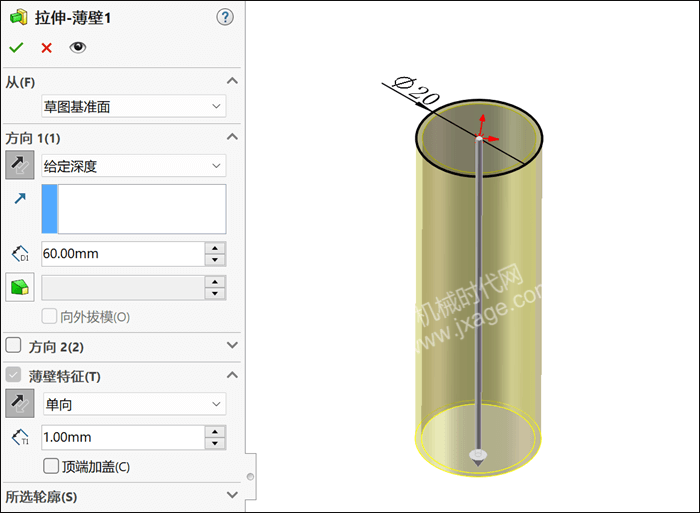

2.点击拉伸凸台/基体，选择上一步创建的草图作为拉伸截面，拉伸深度为60mm，勾选“薄壁特征”，方向设置单向，厚度1.0mm，如下图所示，点击勾号完成。

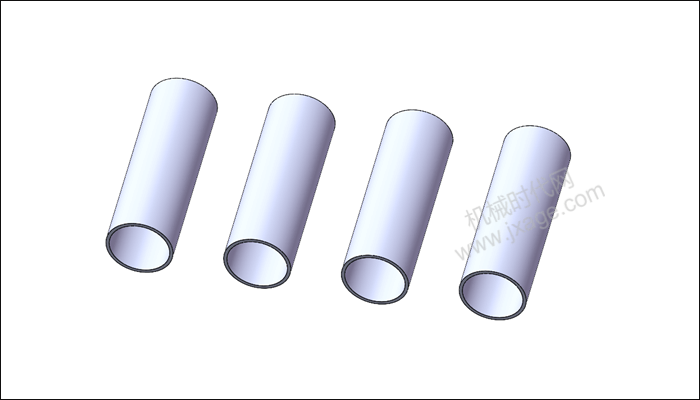

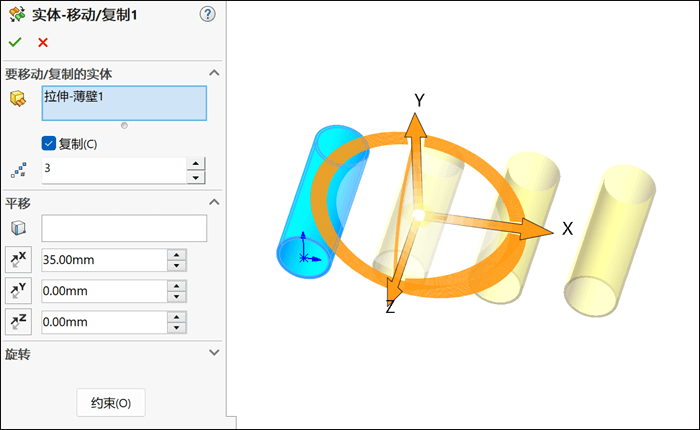

3.点击“插入”-特征”-“移动/复制”，选择下面的蓝色实体，按照下图进行设置进行平移，勾选“复制”选项，设置复制数量为3。

点击勾号完成。

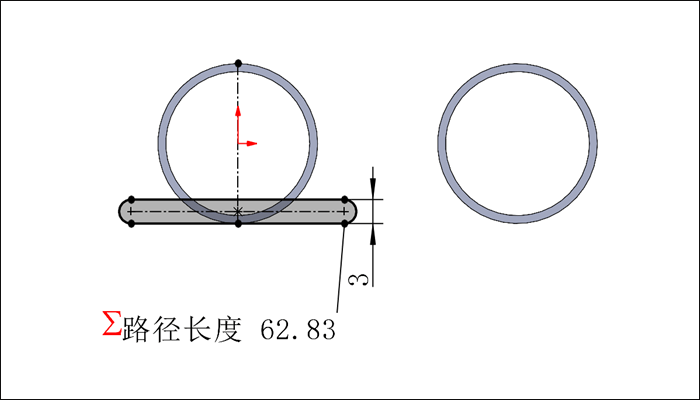

4.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。由于圆管的周长为62.83mm，这里通过方程式控制草图的周长和圆管的周长保持一致。

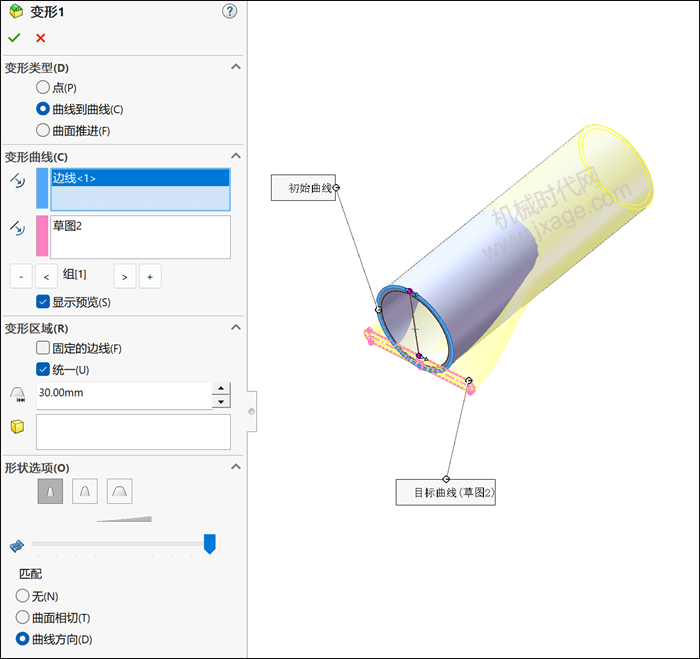

5.点击“插入”-“特征”-“变形”，变形类型选择“曲线到曲线”，然后依次选择下图所示的两个边线和草图，其他设置如下图所示。

点击勾号完成。

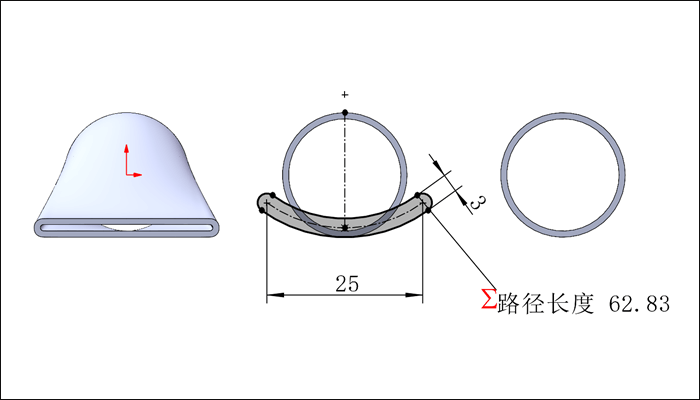

6.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。由于圆管的周长为62.83mm，这里通过方程式控制草图的周长和圆管的周长保持一致。

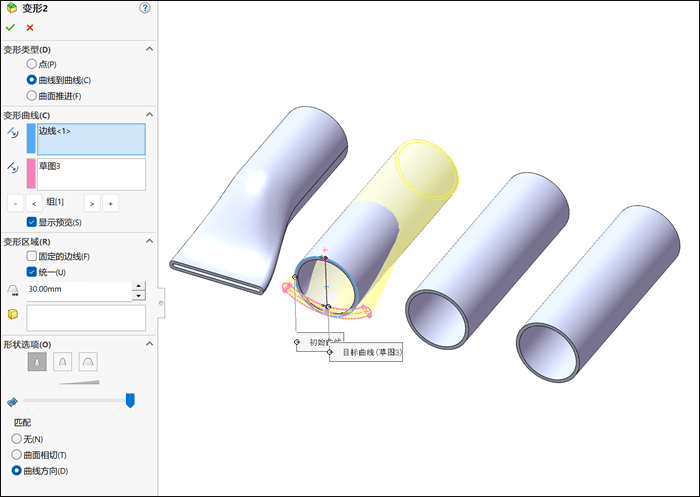

7.点击“插入”-“特征”-“变形”，变形类型选择“曲线到曲线”，然后依次选择下图所示的两个边线和草图，其他设置如下图所示，点击勾号完成。

8.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。

9.点击“插入”-“特征”-“变形”，变形类型选择“曲线到曲线”，然后依次选择下图所示的两个边线和草图，其他设置如下图所示。

点击勾号完成。

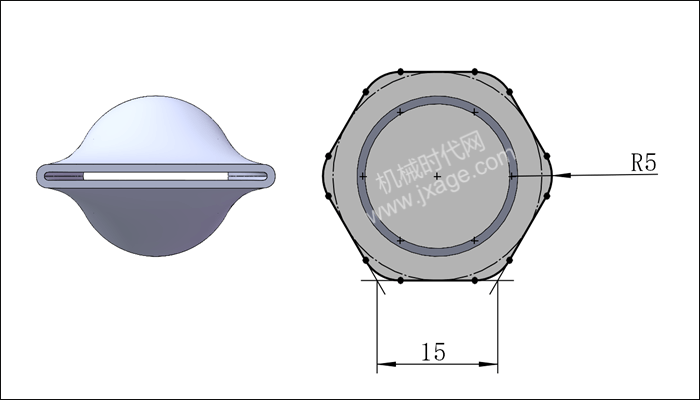

10.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。

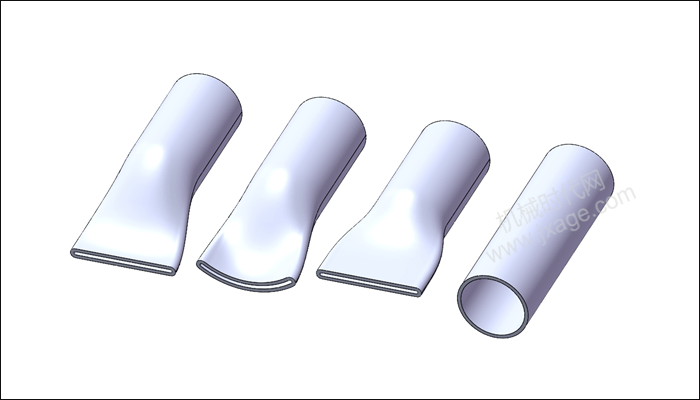

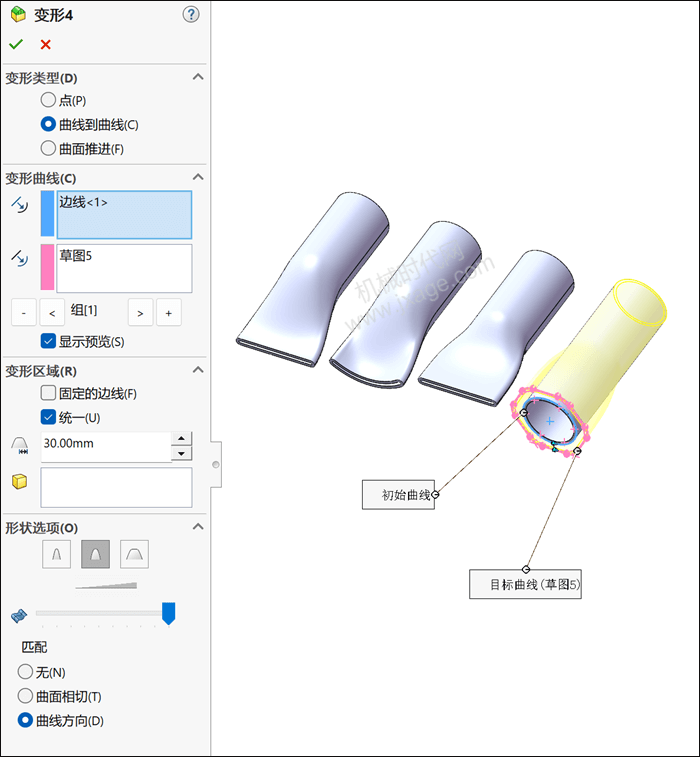

11.点击“插入”-“特征”-“变形”，变形类型选择“曲线到曲线”，然后依次选择下图所示的两个边线和草图，其他设置如下图所示。

点击勾号完成。

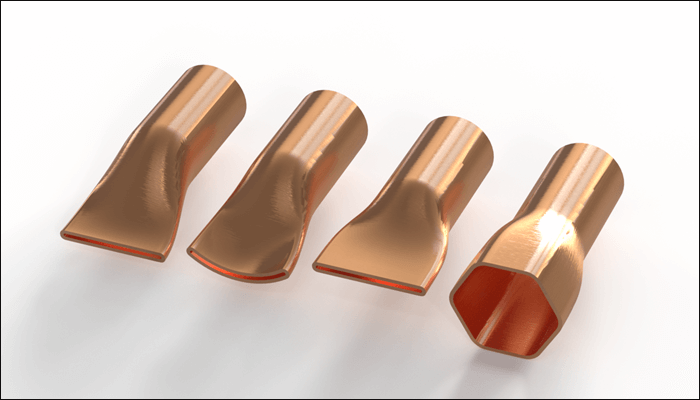

12.渲染。
