Proe三维建模（26）：俄罗斯方块

这是小编第一次使用Proe的表格阵列，经过一番的探索之后发现这个阵列类型挺好用的。下面以俄罗斯方块为例简单讲解Proe的表格阵列，希望对大家有用。

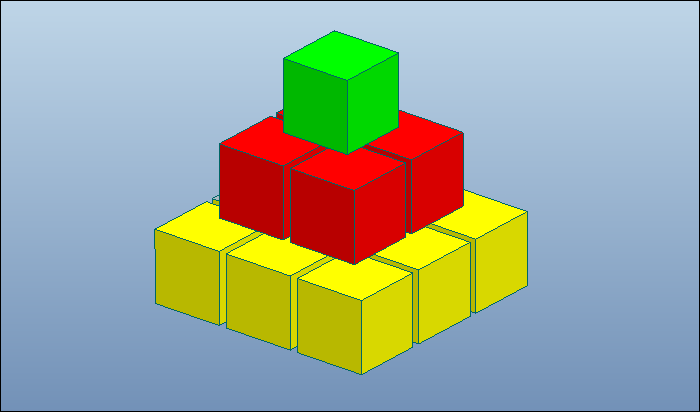

最终结果如下图所示：

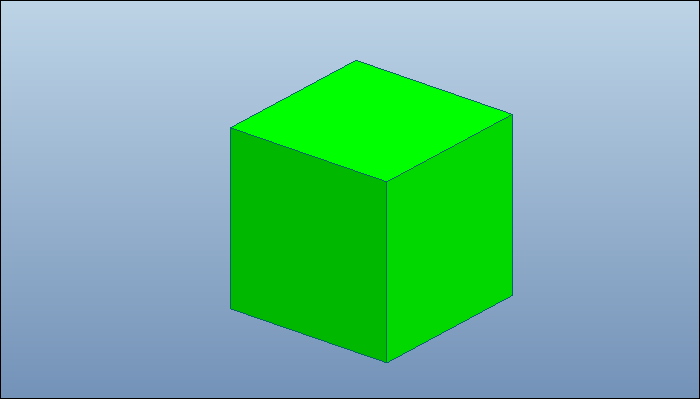

1.新建一个零件文件，点击拉伸，创建一个长宽高分别为9x9x9的正方体，如下图所示。

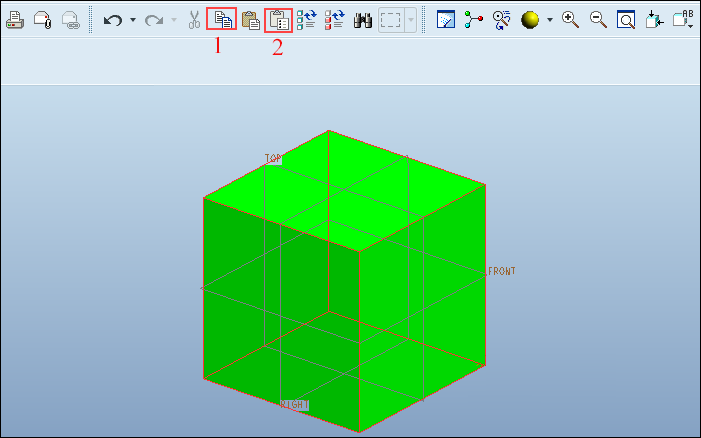

2.选择上一步的拉伸特征，依次点击下图红色方框中的按钮（或者按住Ctrl+C和Ctrl+V），弹出下面的窗口。

勾选“对副本应用移动/旋转变换”。

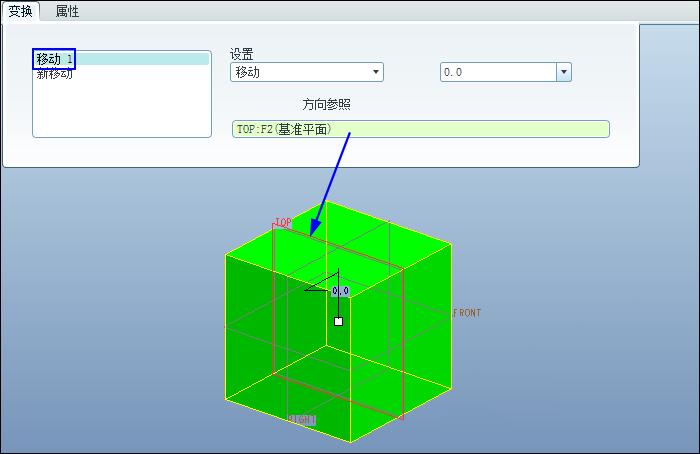

选择下图蓝色箭头所指的基准平面作为方向参照，移动距离为0。

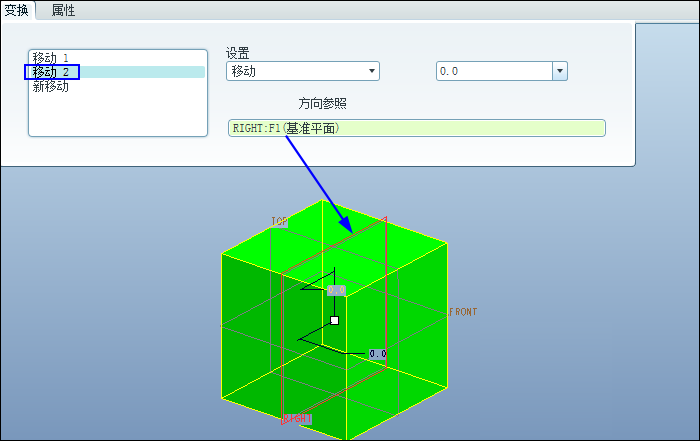

点击新移动，创建移动2,选择下图蓝色箭头所指的基准平面作为方向参照，移动距离为0。

点击新移动，创建移动3,选择下图蓝色箭头所指的基准平面作为方向参照，移动距离为0。

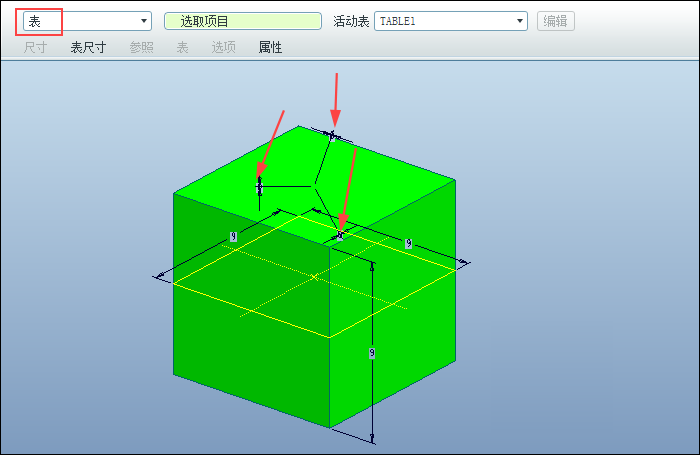

3.此时会在模型树中产生一个“新移动副本1”，选择这个特征，鼠标右击选择【阵列】，类型选择表，选择下图红色箭头所指的三个尺寸，这三个尺寸是我们通过之前的操作创建的。点击控制面板上的【编辑】按钮，进入下面的窗口。

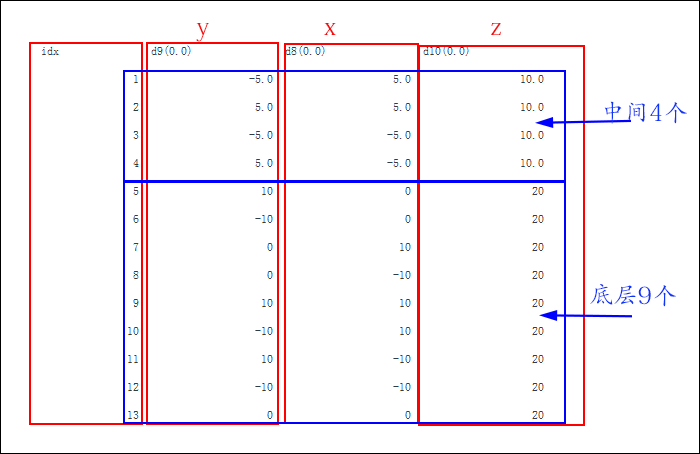

我们需要创建的是13个方块，中间4个，底部9个。因此我们需要在idx栏依次输入1~13，下图的d8,d9和d10分别代表x,y和z坐标值。在表中输入各位方块的相对于各个基准平面的位置尺寸后，并进行保存即可。

返回到阵列环境，此时如下图所示，点击控制面板上的勾号完成。

4.完成。
