SolidWorks如何创建可以展开的钣金件？

最近的一个朋友问我如何创建涡状的零件。使用各种方法进行大量尝试后，终于找到一个快速的方法，并且该方法的优点是可以使用SOLIDWORKS中的钣金工具来展开。

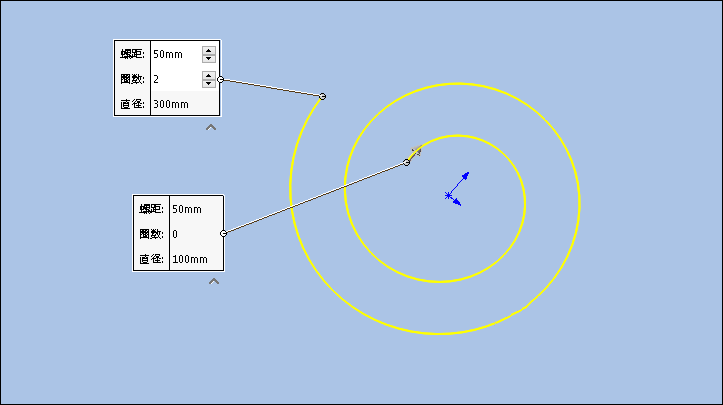

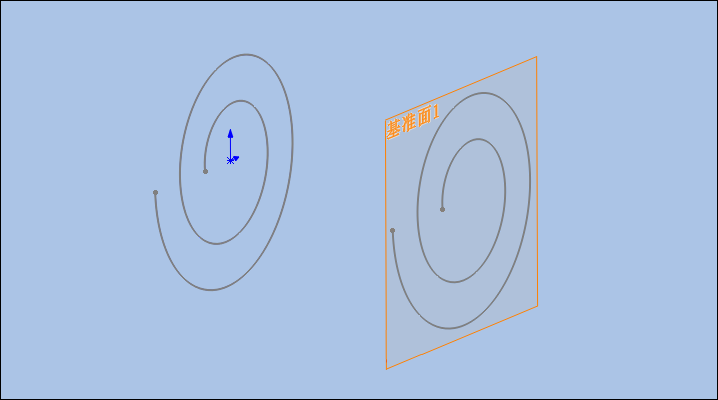

1.首先我们创建所需的涡状曲线，然后我们需要在两个平行的平面上形成两个草图， 每个草图都是通过对原始涡状线使用“转换实体引用”工具创建的。

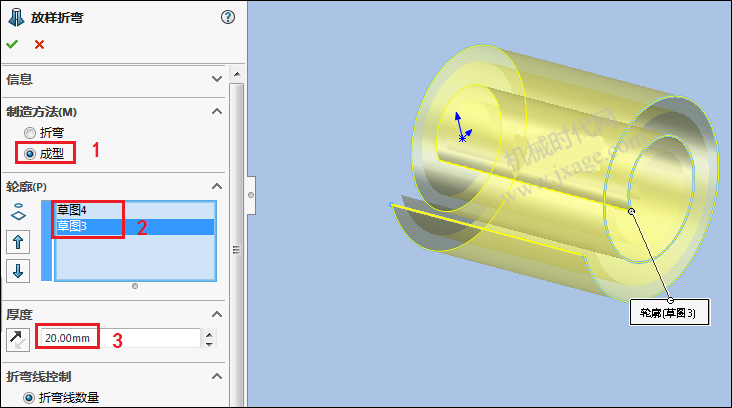

2.一旦草图完成，现在是使用钣金中的【放样折弯】工具的时候了。 点击【插入】-【钣金】-【放样折弯】，按照下图进行设置。制造方法选择“成型”，厚度设置为20mm。

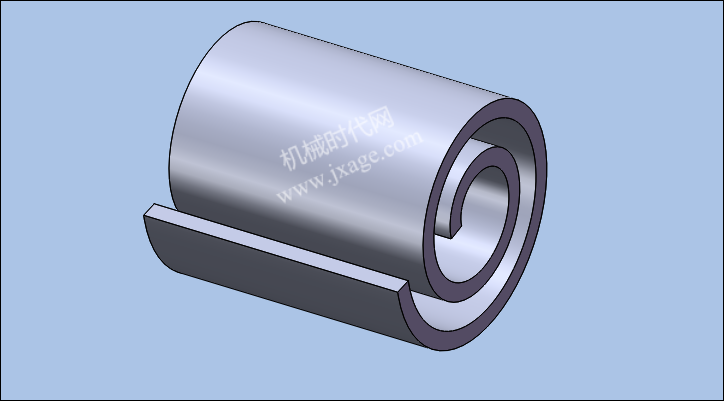

点击勾号，最终结果如下图所示。

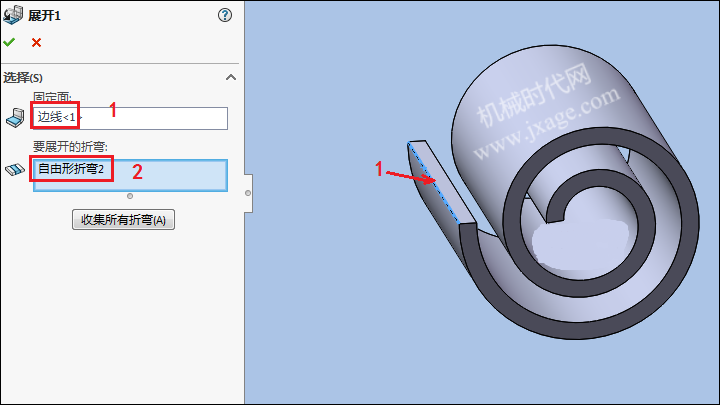

3.这种方法的好处是可以将折叠的零件进行展开。现在我们将这个零件进行展开。点击【插入】-【钣金】-【展开】，弹出下面的窗口，按照下图进行设置。

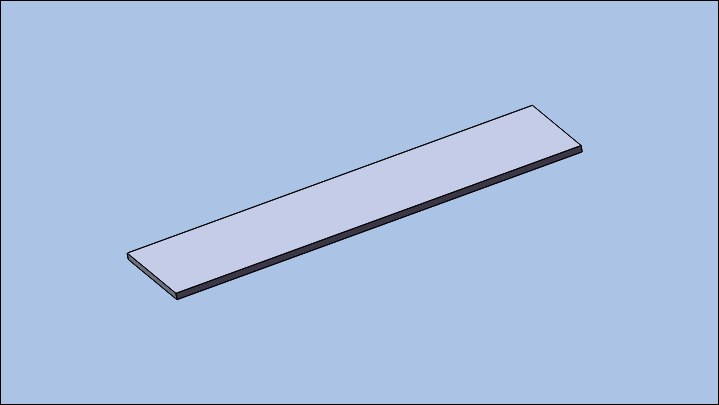

点击勾号，我们就可以得到展开后的零件。
