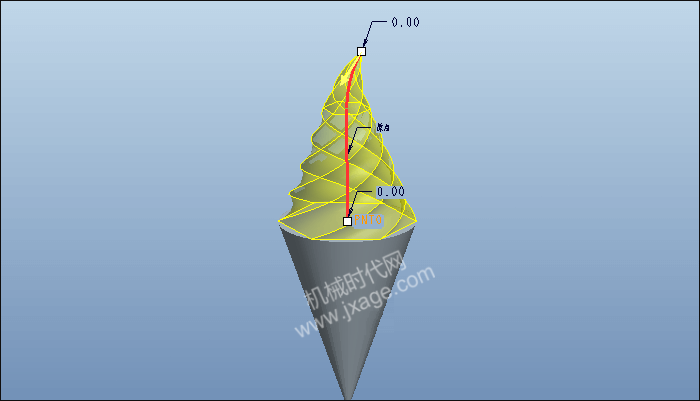

最终结果如下图所示。
方法:

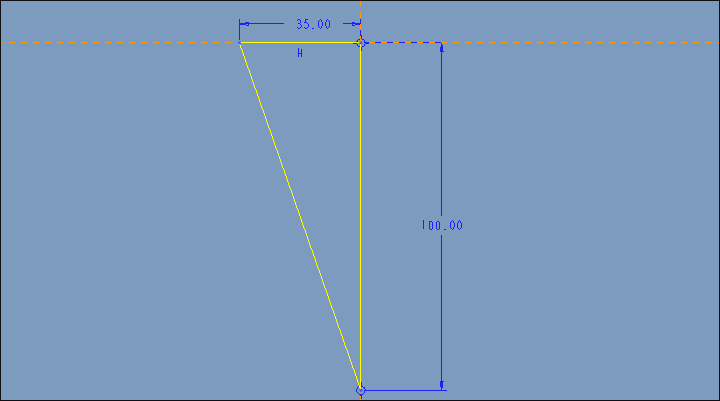

1.在FRONT平面绘制如下的草绘。

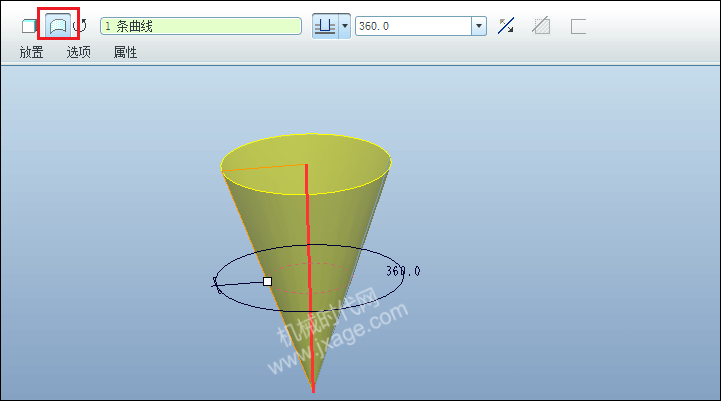

2.点击旋转命令,类型选择曲面,选择上一步的草绘以及下图红色的旋转轴,如下图所示。

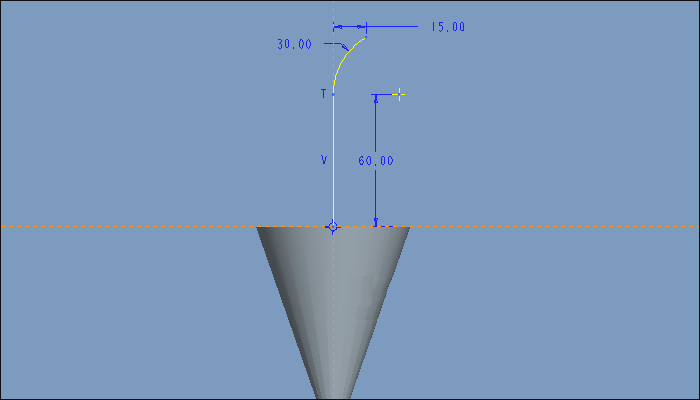

3.在FRONT平面绘制如下图所示的草绘。
4.点击可变截面扫描,选择上一步的草绘作为扫描轨迹,一定要注意草绘放置点的选择,否则会提示“违反几何约束”。

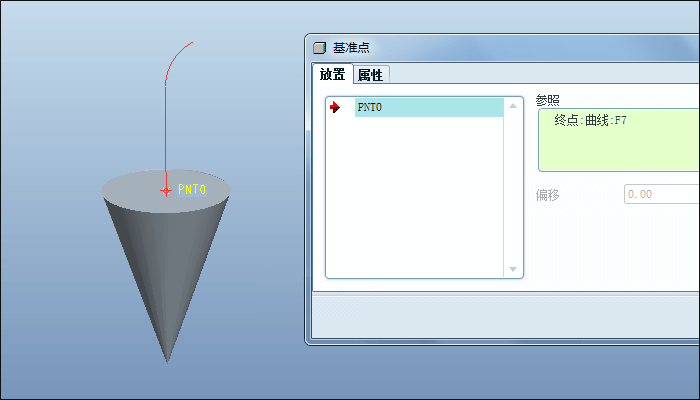

点击右侧基准点工具,选择曲线上的一点创建基准点,如下图选择的是曲线的末端点。

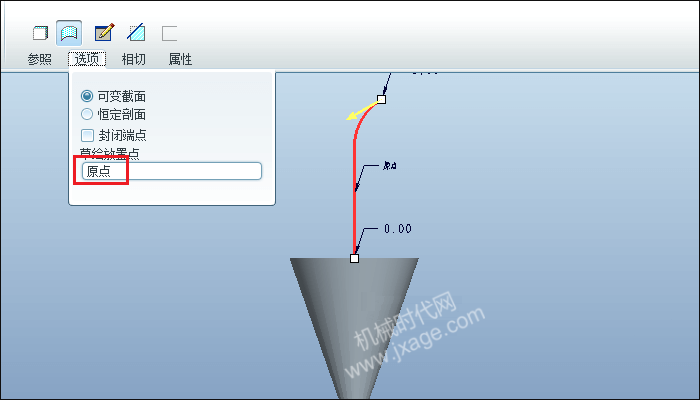

此时我们可以看到草绘放置点选择的是上一步的PNT0。

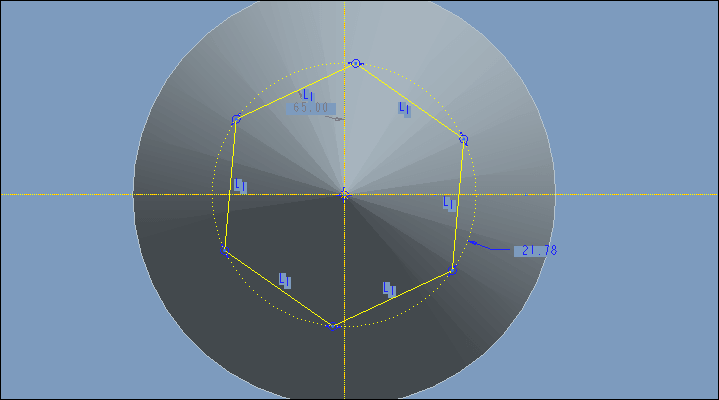

点击控制面板上的草绘按钮,进入草绘环境,使用【调色板】,拖出六边形。

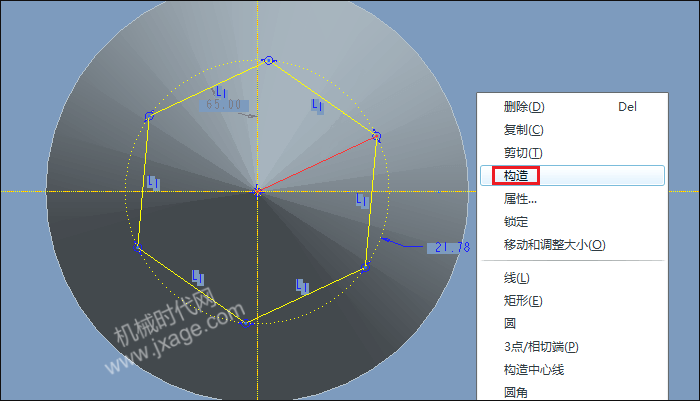

为了创建一个角度尺寸,绘制一条如下的直线,然后将其转为构造线。

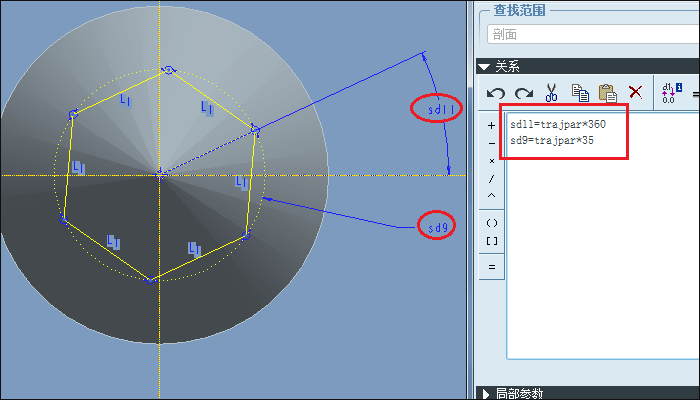

创建下面两个尺寸,点击【工具】-【关系】,添加如下图所示的关系:
sd11=trajpar*360
sd9=trajpar*35
完成。
5.接下来进行合并曲面以及实体化大家都可以解决。
