Proe边界混合失败如何处理？

边界混合是Proe中最广泛使用的曲面建模命令，操作起来很容易理解，但是想要真正的掌握Proe的边界混合命令还是有很多细节需要注意的。

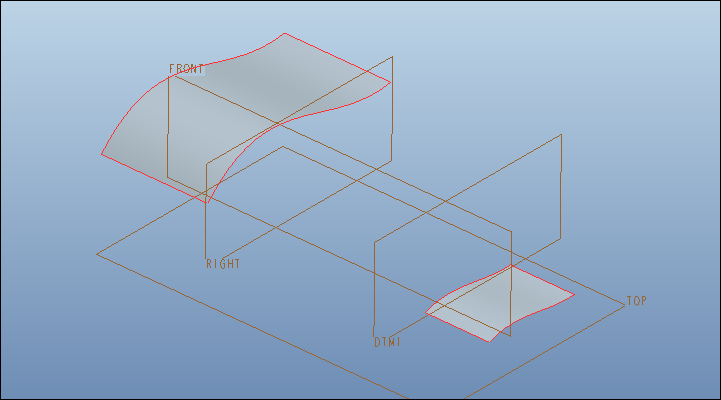

以下面的一个简单例子进行讲解。

方法：

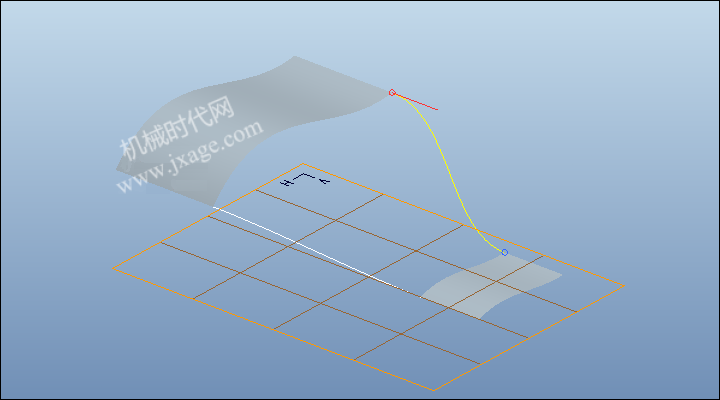

1.首先我们进入造型环境，点击曲线命令，按住shift键捕捉两个曲面的顶点，创建下图所示的两个自由曲线。

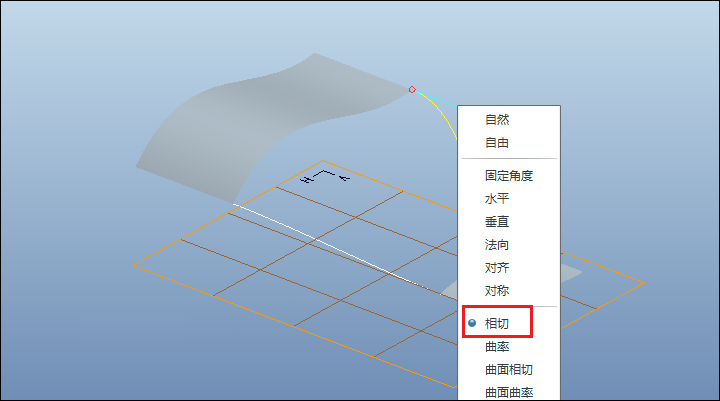

依次点击曲线的两个顶点，会弹出一个红色的线段，选中它并鼠标右击选中【相切】，设置好曲线的约束条件。

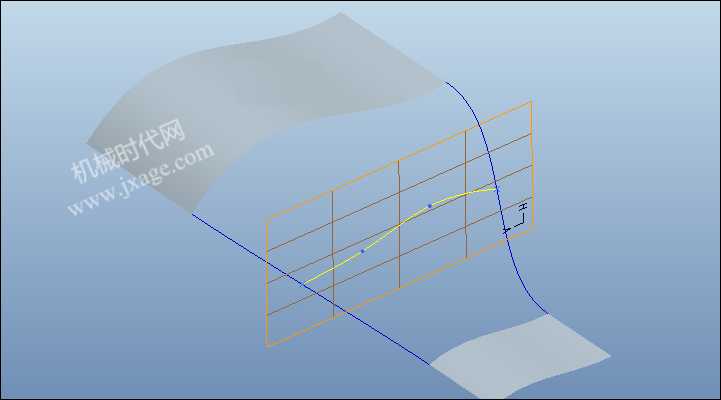

再次创建下面的平面曲线。

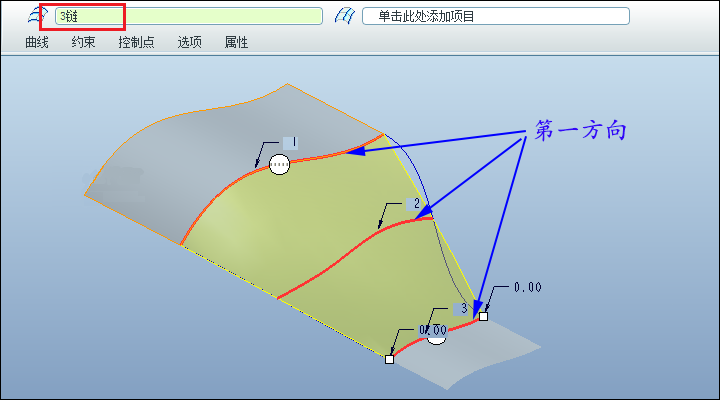

2.创建好曲线之后，退出造型环境。点击【边界混合】，按住CTRL键选择下图蓝色箭头所指的三个边作为第一方向的边。

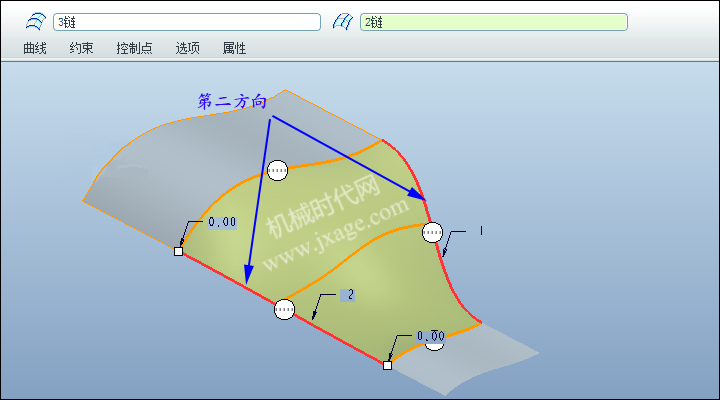

激活第二方向，选择下图所示的两个边作为第二方向。

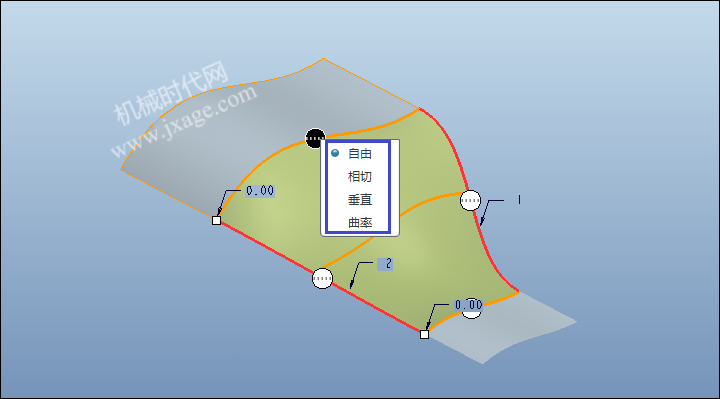

现在开始定义边界的约束条件。如下图，我们可以看到有四种约束条件，这里我们选择【相切】。

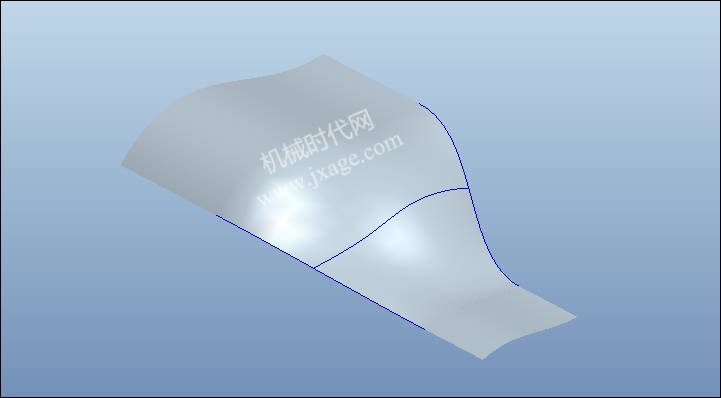

点击勾号，完成边界混合的命令。

哇，Proe边界条件实在是太简单了！还没结束呢！

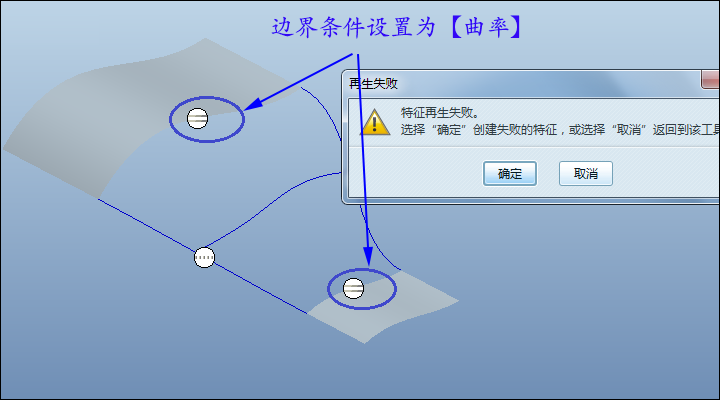

3.我们选择边界混合特征，鼠标右击选择【编辑定义】，将下面的边界条件改为【曲率】，点击勾号。

怎么会失败呢？

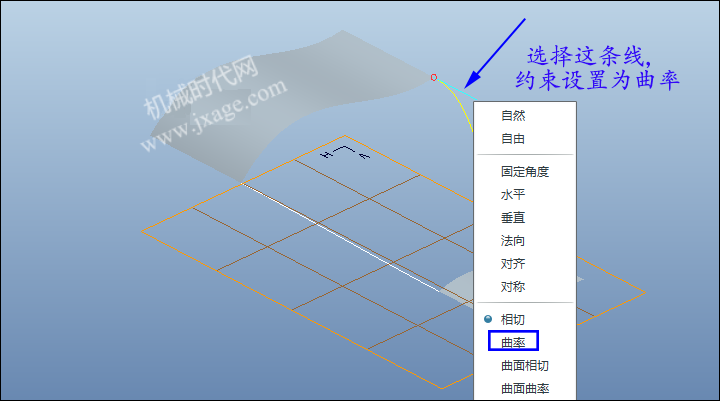

4.这是因为边界条件不是随便定义的，如果我们只选择一个方向的话，边界条件可以任意指定，但是如果是两个方向，可能会受到构造线的限制导致造型失败。现在我们将之前的造型曲线的约束设置为曲率，如下图所示。

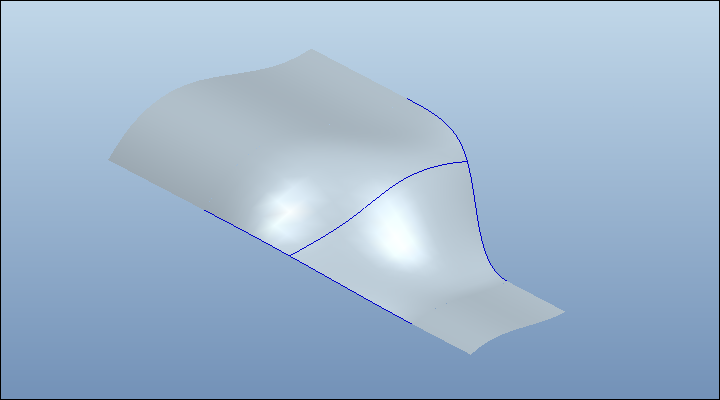

点击勾号，我们发现没有出现失败的提示。
