Proe曲面建模（29）：灯罩

小小的灯罩涉及到的操作技巧可不少呢！重点是先创建好曲线，以线构面，这样就简单多了。

文章末尾下载模型

方法：

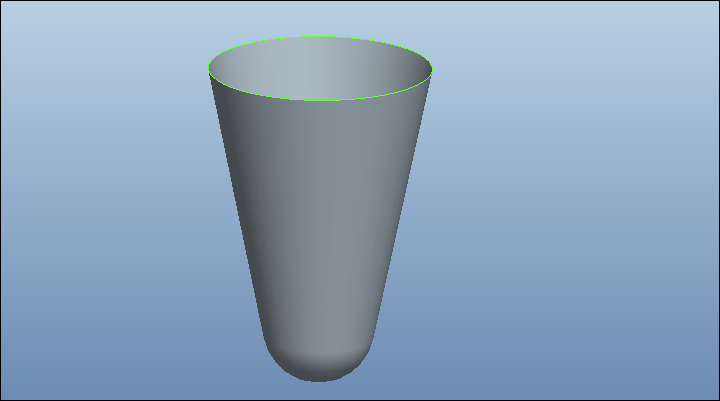

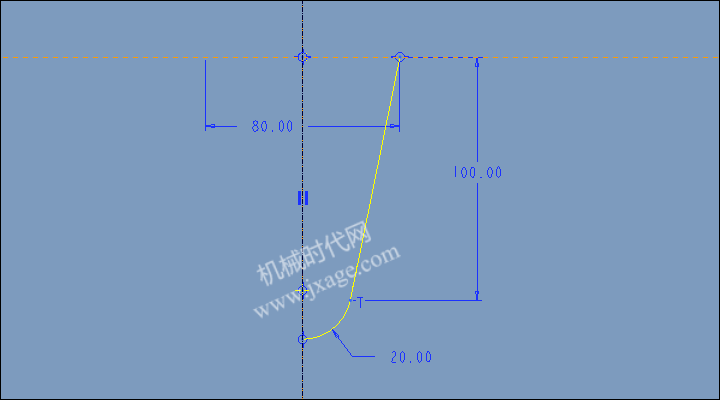

1.点击旋转，类型选择曲面，选择FRONT平面作为草绘平面，绘制如下图所示的草绘。

完成。

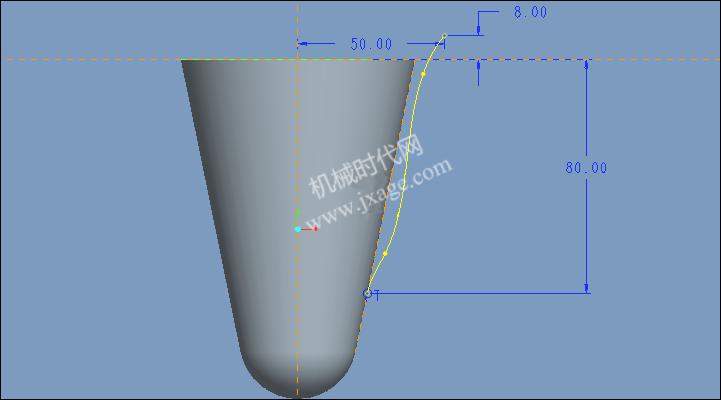

2.点击草绘，在FRONT平面绘制如下图所示的草绘。

3.创建基准平面DTM1。

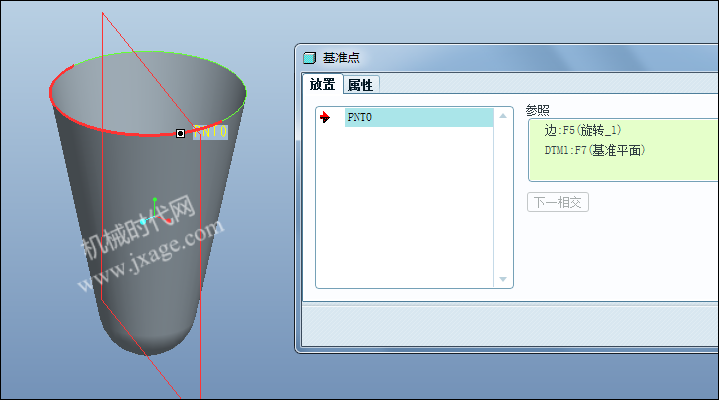

4.选择基准平面DTM1和旋转曲面的边缘作为参照创建基准点PNT。

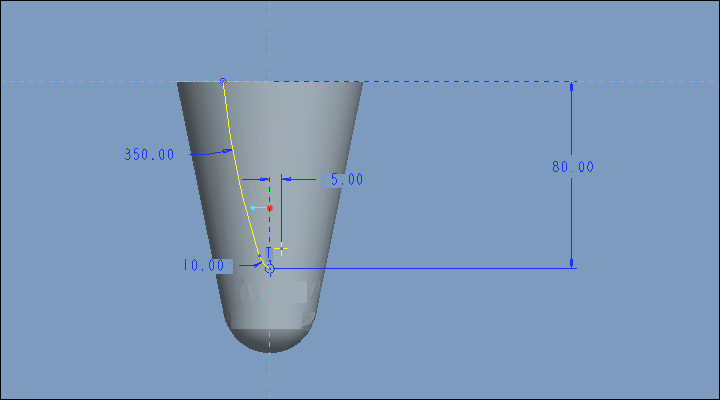

5.在RIGHT平面绘制如下图所示的草绘。该草绘由两段圆弧组成，大圆弧的上端落在PNT0上。

6.选择上一步的草绘，点击【编辑】-【投影】，如下图所示，选择旋转曲面作为投影面，RIGHT平面作为投影方向参照。

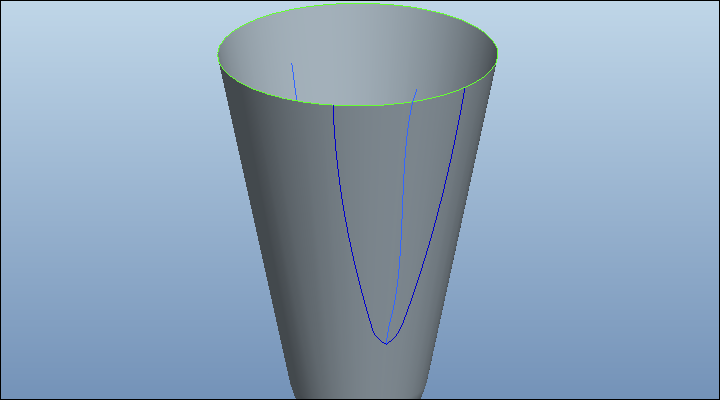

投影完成后，再以FRONT平面为镜像平面，对投影曲线进行镜像操作。

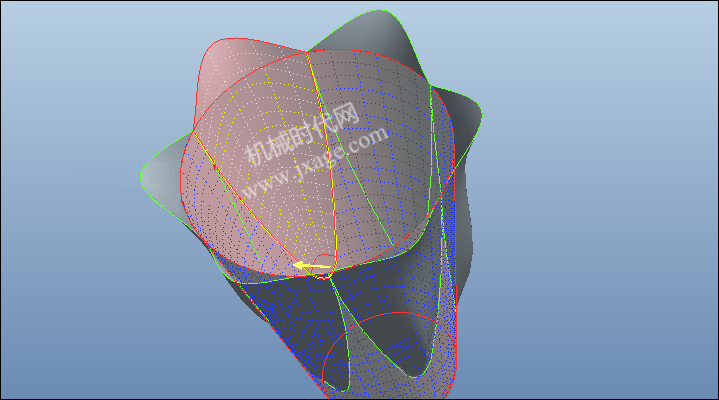

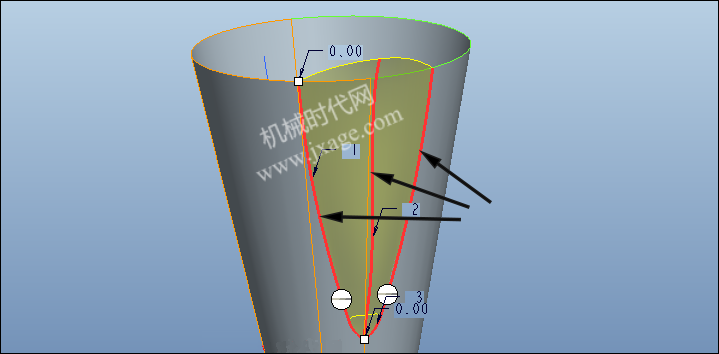

7.点击【边界混合】，按住Ctrl键依次选择下图所示的三个曲线，注意将边界条件均设置为相切。

8.对边界混合特征进行轴阵列，数量为6。

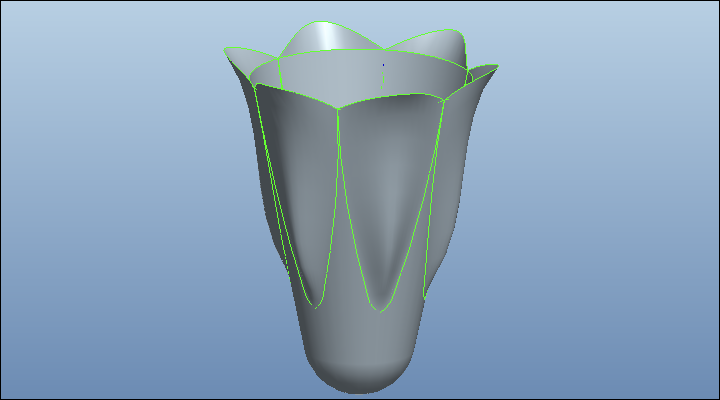

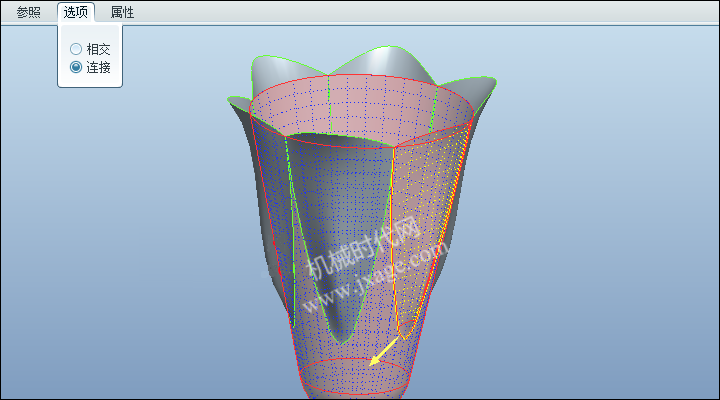

9.选择旋转曲面和边界混合曲面进行合并，每次合并一个。

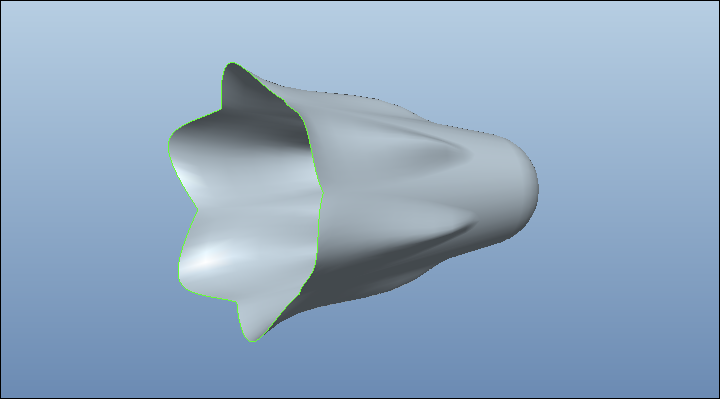

完成。

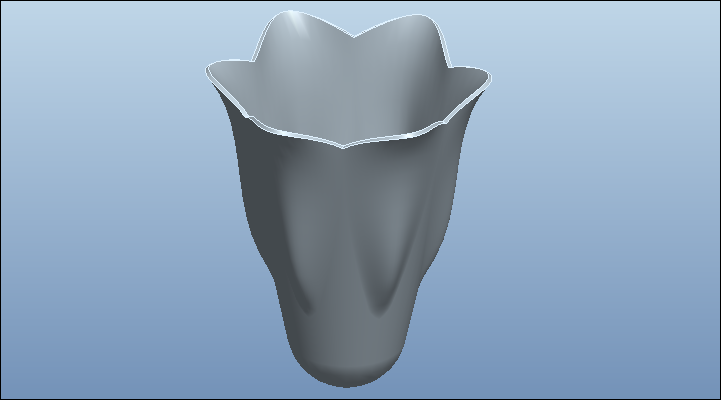

接下来对合并的曲面进行加厚处理。

模型下载：
