Proe草绘时提示“截面再生失败。不合适的尺寸”如何处理？

我们在Proe中草绘的时候一般都是先绘制出整个草绘的大致外形，然后再标注尺寸，由于起初没有把握好尺寸的大小，外形虽然大致相同，但是当前的草绘尺寸与目标草绘尺寸大小差别过大就会出现这样的一个情况：系统会在信息栏提示“截面再生失败。不合适的尺寸”，产生这种情况的原因大多数是由于各个尺寸之间的约束导致的。如何解决这种问题呢？

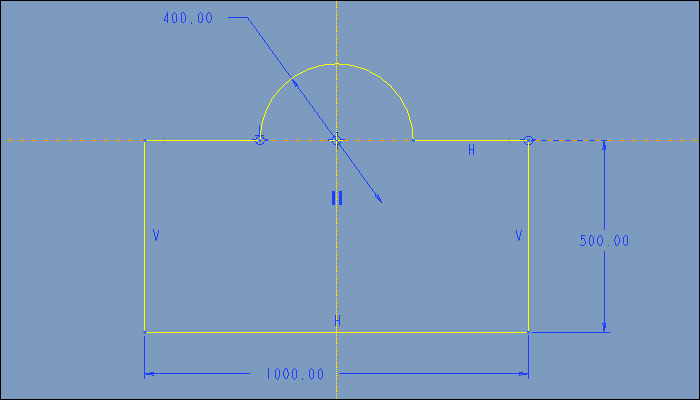

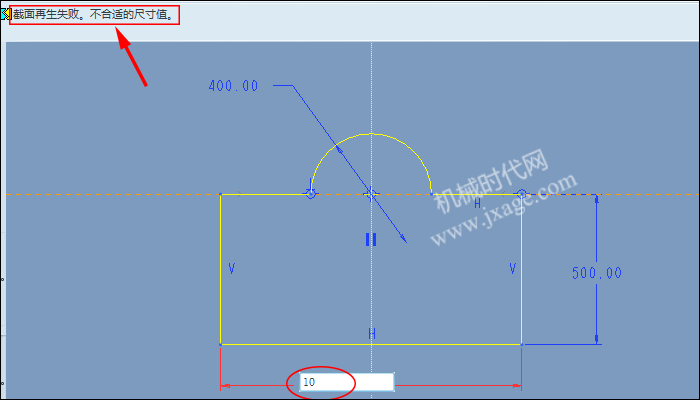

如下图所示的草绘，现在我们需要将长度尺寸1000改为10，输入我们想要的尺寸后，点击确定，会在信息栏提示“截面再生失败。不合适的尺寸”。

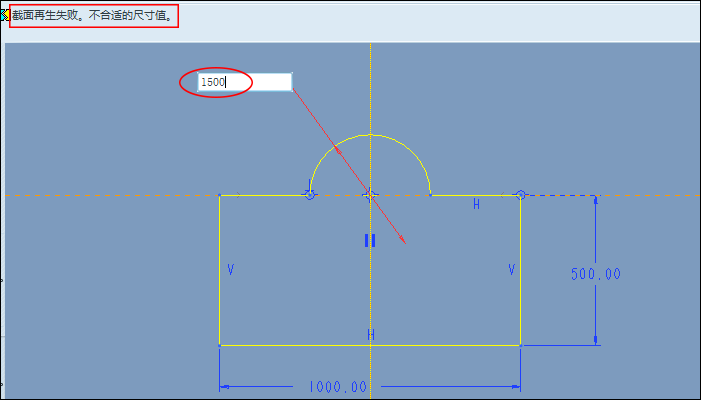

我们再次修改半圆的尺寸，将直径400改为1500，点击确定，依然会在信息栏提示同样的信息。

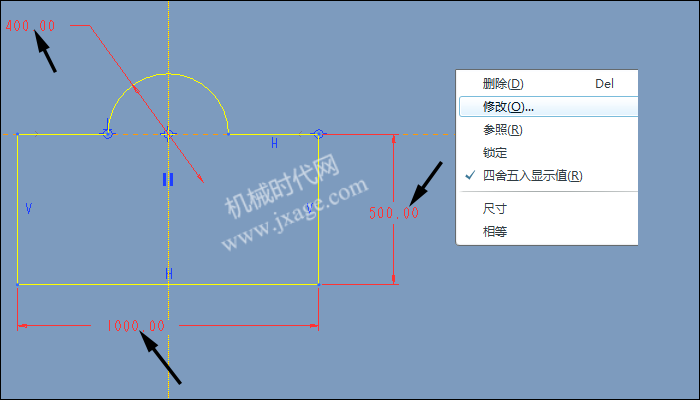

接下来破衣君就不卖关子了。解决方法就是：按住Ctrl依次选择三个尺寸，鼠标右击选择“修改”。

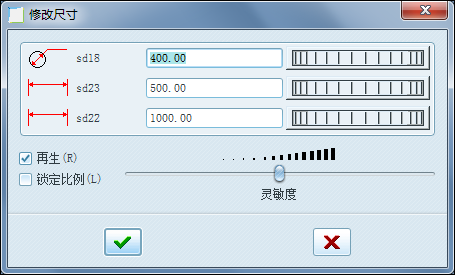

弹出如下图所示的窗口。

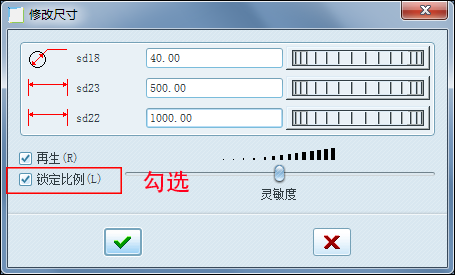

我们一定要先勾选“锁定比例”，然后再修改我们想要的尺寸。如下图所示，我们将半圆的直径从400修改为40，缩小了10倍，点击勾号。

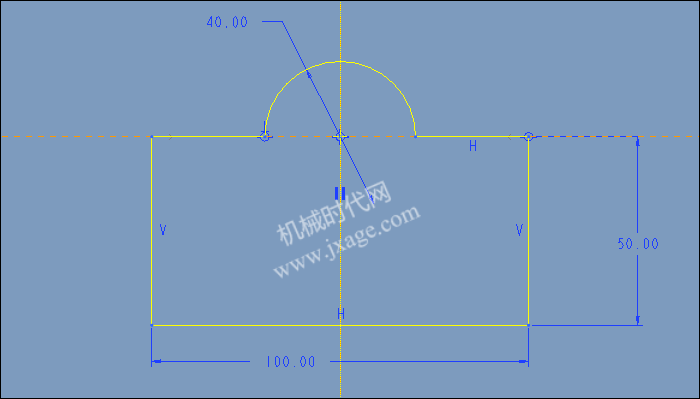

我们发现：所有的尺寸均缩小了的10倍，这样做从而避免了由于尺寸的限制导致修改尺寸时产生失败。
