对于一些曲面比较复杂的零件，如果通过常规的实体造型方法有时往往不尽人意。面对这样的情况，我们就需要采用曲面建模的方法，因为这种建模方法更加灵活，效率更高。
文章末尾下载模型
方法：

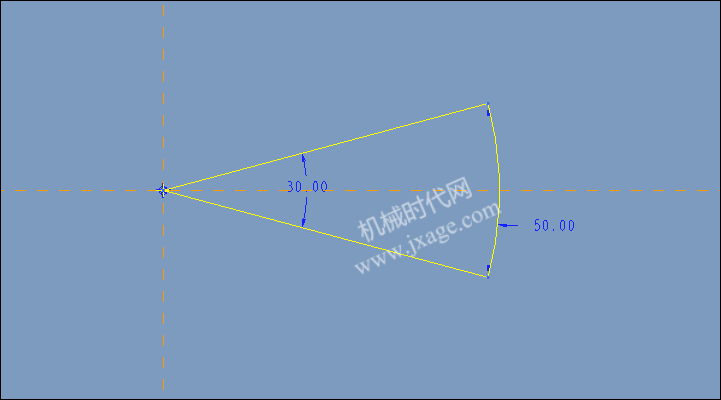

1.点击拉伸，类型选择曲面，在FRONT平面绘制如下图所示草绘，圆弧的中心位于原点处。
对称拉伸10。

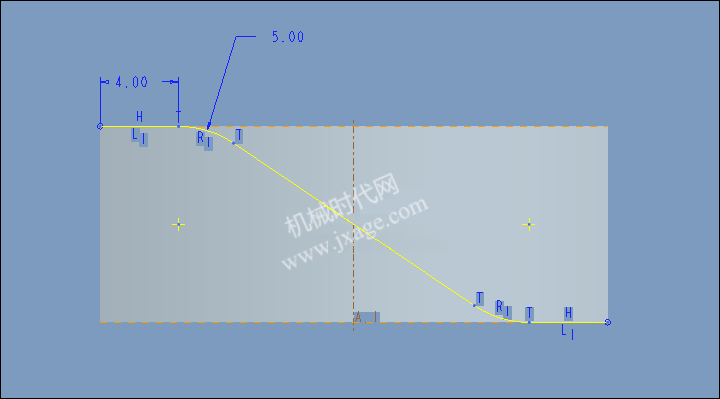

2.在RIGHT平面绘制如下图所示的草绘。

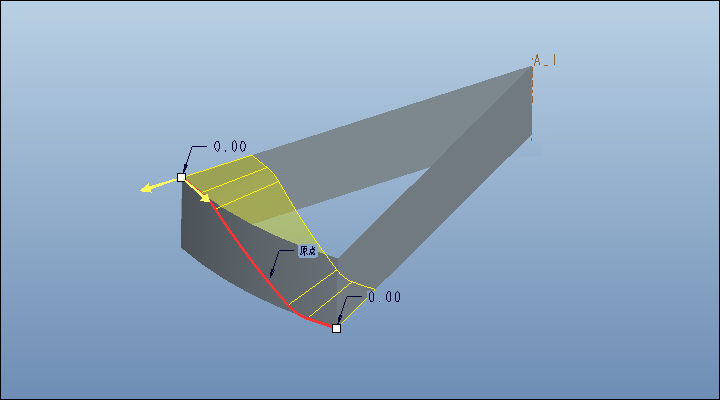

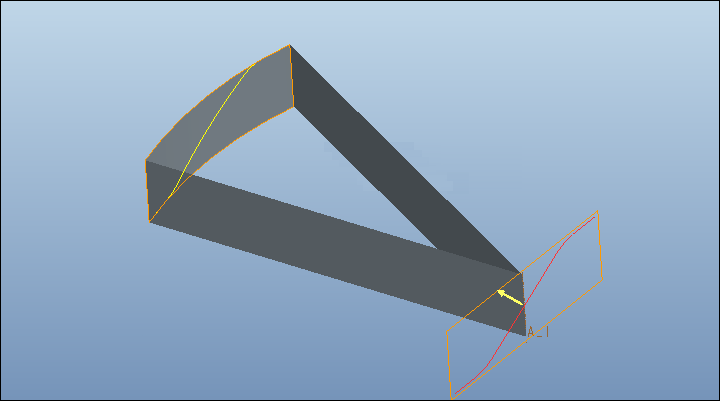

3.退出草绘环境，选择上一步的草绘，点击【编辑】-【投影】，选择下图的圆弧面作为投影对象。

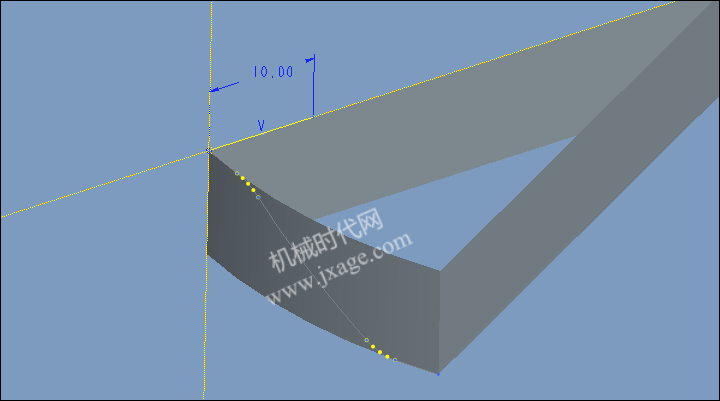

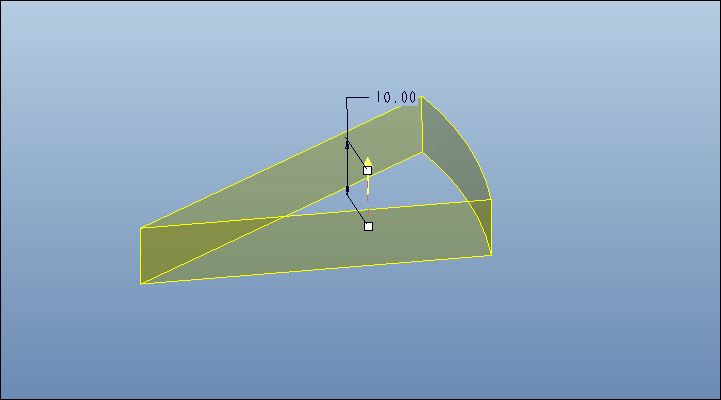

4.点击可变截面扫描，选择上一步的投影曲线作为扫描轨迹，点击控制面板上的草绘按钮进入草绘环境，绘制一条长度为10的直线作为扫描截面。
完成。

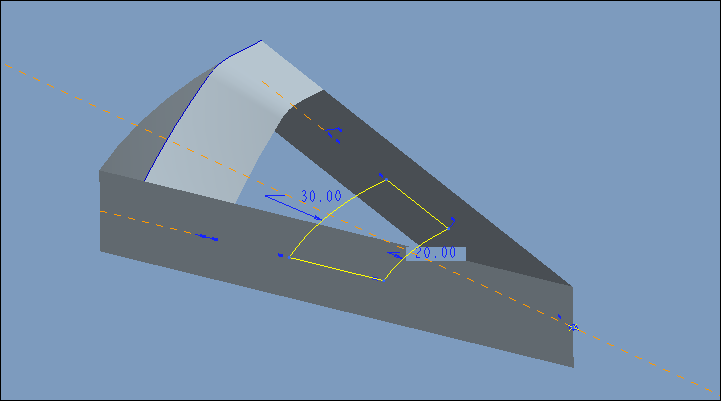

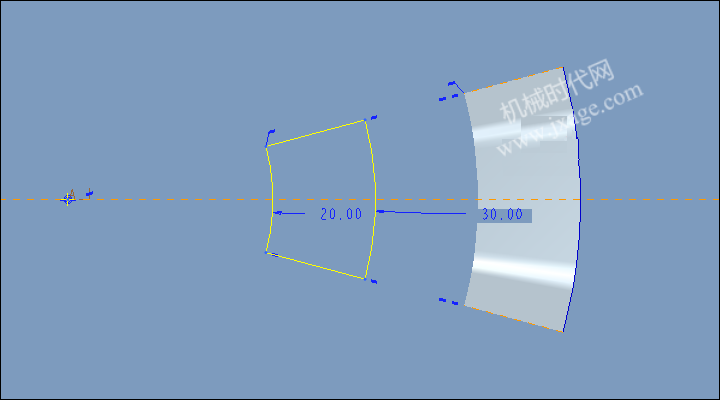

5.点击【编辑】-【填充】，选择TOP平面作为草绘平面，绘制如下图所示的草绘。

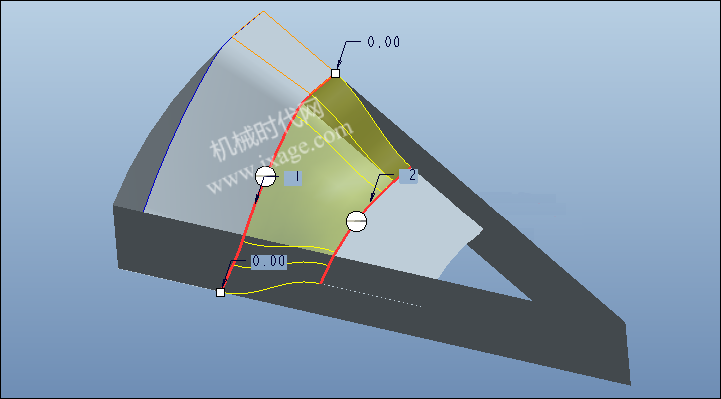

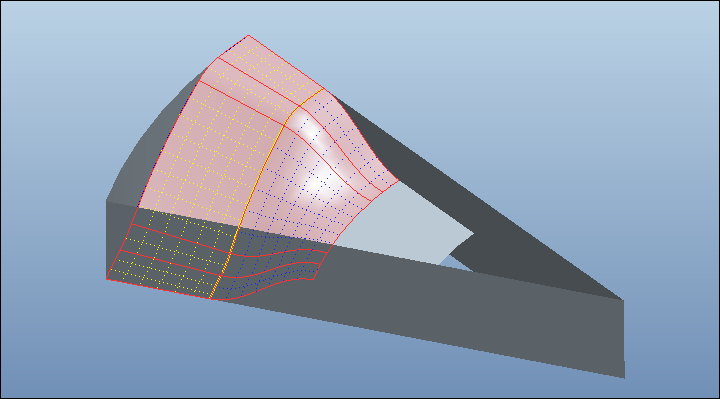

6.点击【边界混合】，选择下图的两条红色的边作为边界。这里很容易发生错误，主要是很多人不熟悉shift键的使用。对于一条边上的多段，我们可以按住shift键进行选取，被选取的所有段均被看成是一条边界；选择另一条边界时，我们就需要松开shift键转而使用ctrl键，选择第二个边界时，如果这个边也是由多段组成，我们松开ctrl键按住shift进行选取。可以参考：Proe边界混合Crtl键和shift键的用法 。
如果你觉得很麻烦，你可以在进入边界混合之前，选择多段的边按住ctrl+c和ctrl+v进行复制，从而可以复制出一条连续的曲线，方便我们在边界混合时选取。

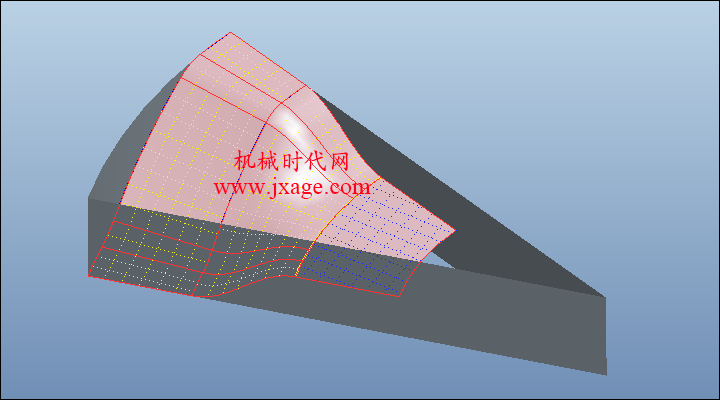

7.选择可变截面扫描曲面和边界混合曲面点击【编辑】-【合并】，进行合并。

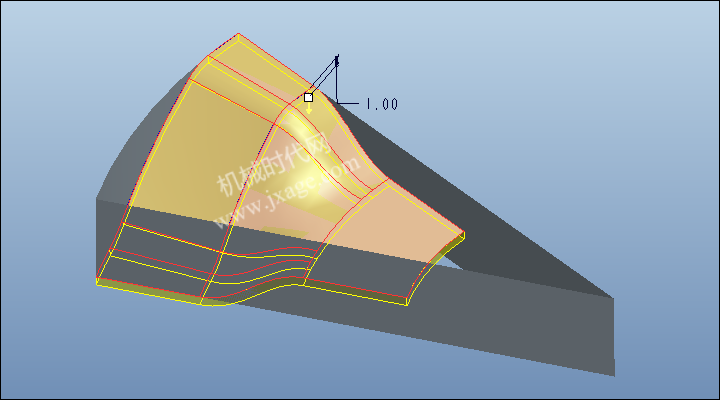

8.选择合并后的曲面，点击【编辑】-【加厚】。
9.在模型树中，按住shift键，选择可变截面扫描特征和最后的加厚特征，即可选择这两个特征中所有的特征，鼠标右击选择“组”，创建一个组。

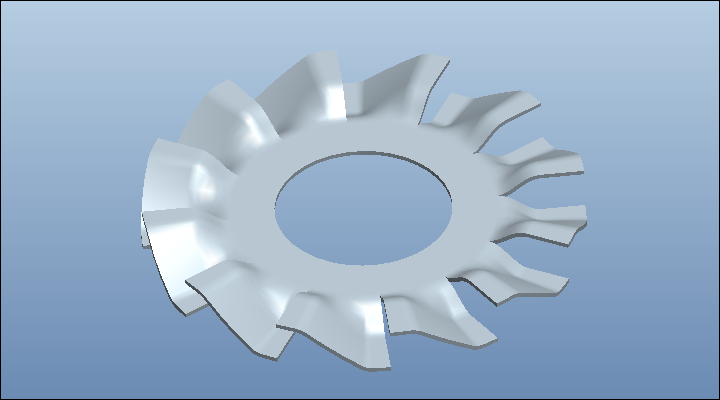

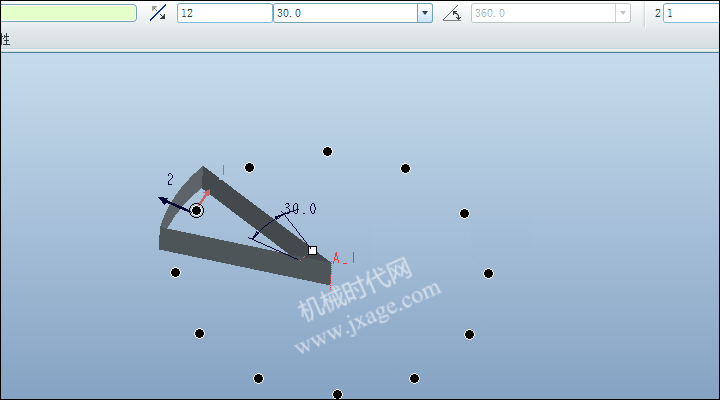

10.选择上一步的组，鼠标右击选择“阵列”，类型选择“轴”，阵列数量为12，成员之间的角度为30。
完成。
