Proe三维建模（30）：数字8

本教程涉及到Proe的投影、可变截面扫描（VSS）、复制、选择性粘贴等命令，如果你能成功创建出这个模型，我想你对Proe的认识又提高了一个境界。

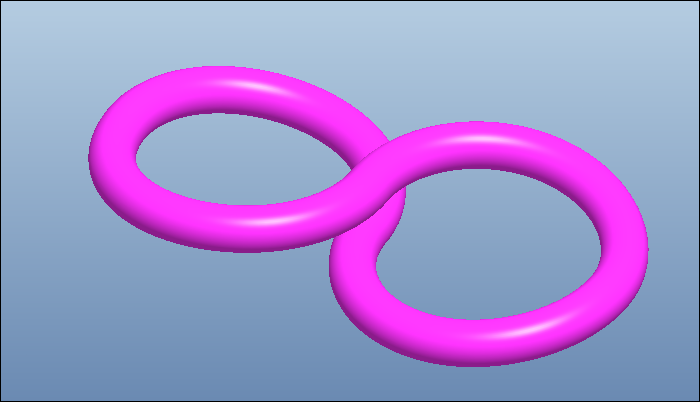

最终结果如下图所示。

方法：

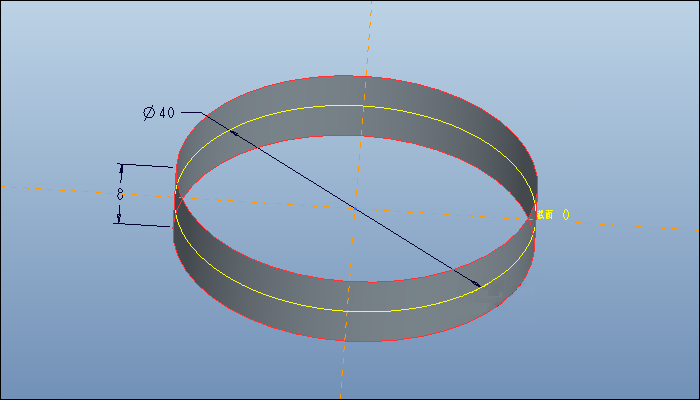

1.点击拉伸命令，根据下图的尺寸，拉伸一个圆形曲面。

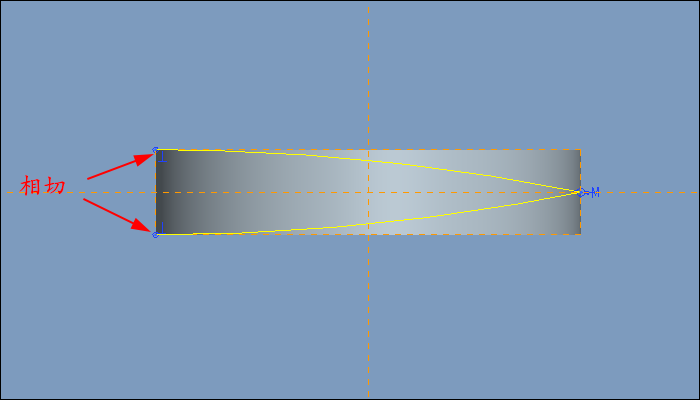

2.点击草绘按钮，在过圆形曲面轴的基准平面上绘制如下图所示的草绘，注意左侧两端点通过相切进行约束。

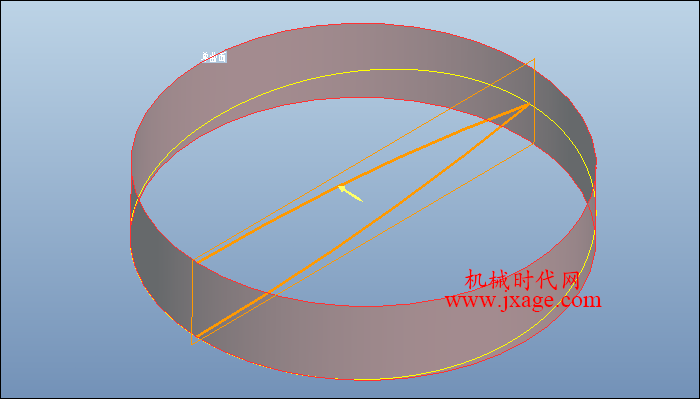

3.选择上一步创建的草绘，点击【编辑】-【投影】，选择圆形曲面作为投影面，创建出下图黄色的曲线。

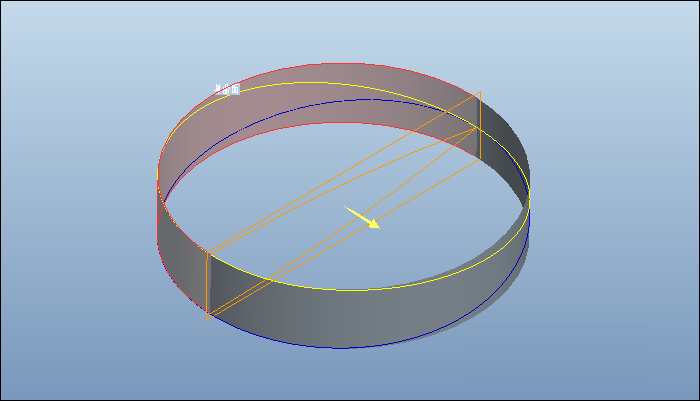

4.按照下一步的操作方法，再次进行投影，选择圆形曲面作为投影面，点击箭头，将投影方向反向。

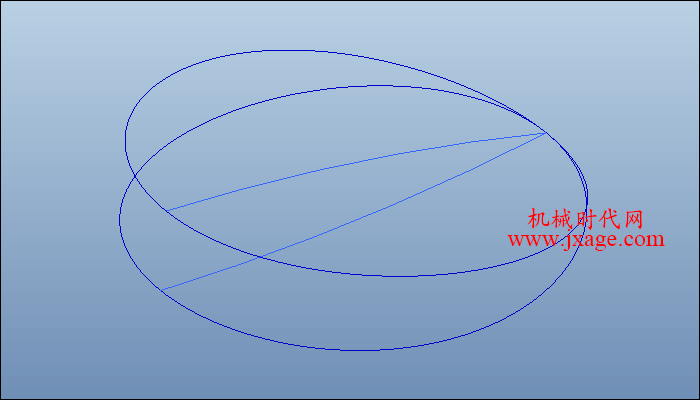

隐藏拉伸曲面，我们创建出下面的曲线。

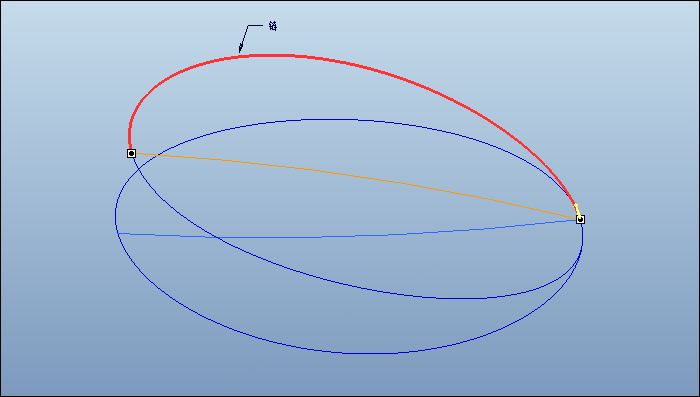

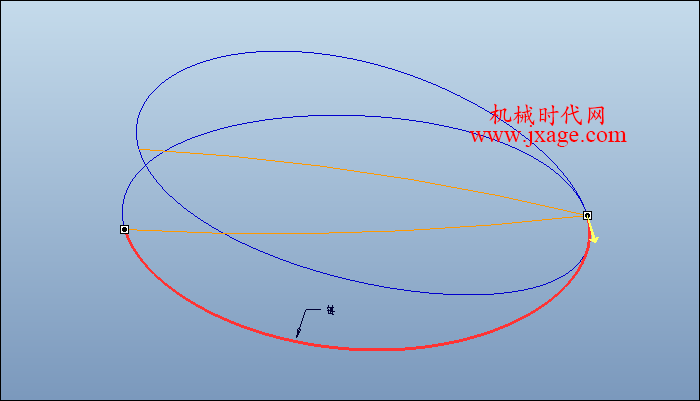

5.选择投影曲线，依次按住Ctrl+C和Ctrl+V进行复制，复制出下图红色的曲线部分。

同上。

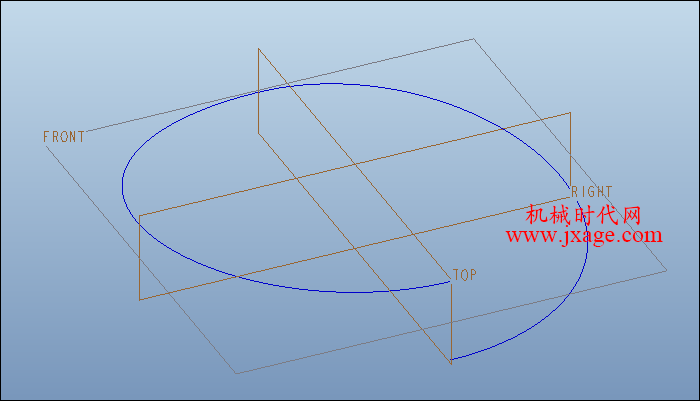

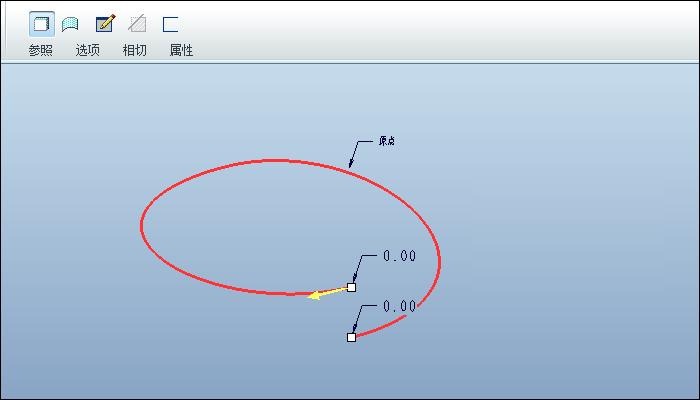

6.隐藏两个投影曲线和草绘1，复制出的曲线如下图所示。

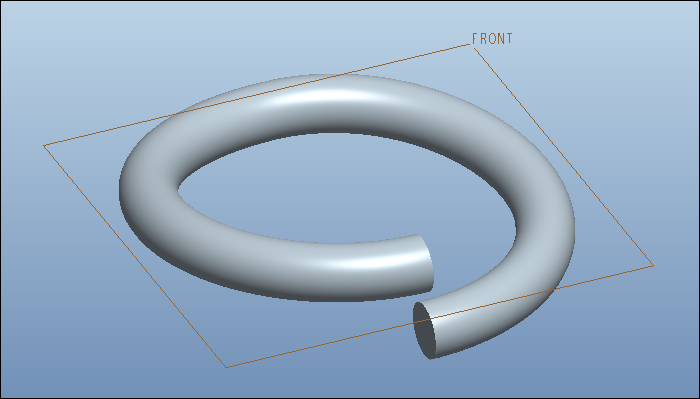

7.点击可变截面扫描，类型选择实体，按住shift键依次选择复制出的两条曲线作为扫描轨迹，点击控制面板上的草绘按钮，进入草绘环境，绘制一个直径为7的圆作为扫描截面。

完成。

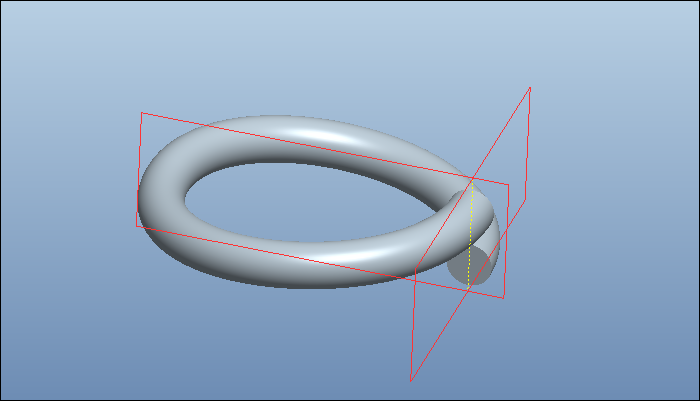

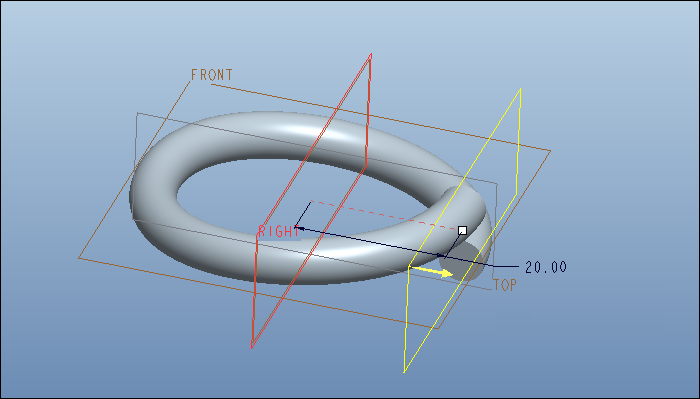

8.创建基准平面。

9.创建基准轴。

10.选择可变截面扫描特征，按住Ctrl+C进行复制，再点击【编辑】-【选择性粘贴】，勾选下图红色方框中的选项。

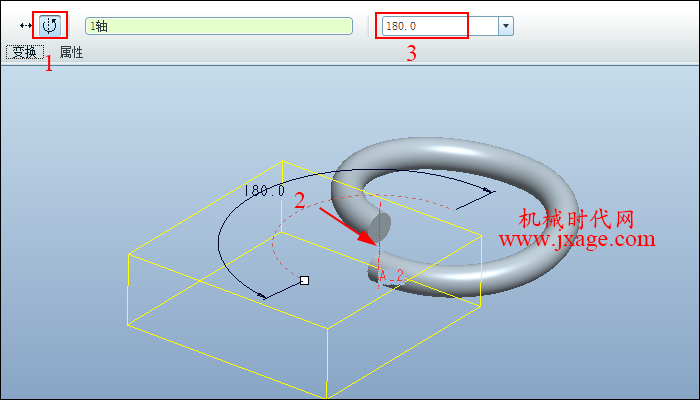

按照下图的顺序进行操作，选择第9步创建的基准轴，旋转角度为180。

完成。

模型下载：
