SolidWorks导出DWG/DXF时如何设置图层映射（含模板）？

SolidWorks 软件可以把工程图很方便地转换成DXF或DWG文件，并且可以保存成多个的CAD版本，这样可以帮助一些暂时只有CAD软件的用户进行工程图的编辑。

大家都知道在CAD中图层的作用非常大，它可以区分不同类型的图元。如果在Solidworks导出时不进行相应的设置，会导致导出后的图元全部在同一图层上，会给进一步编辑带来麻烦。

那么在使用Solidworks导出DWG/DXF时如何正确设置层映射从而使DWG / DXF文件具有正确的图层和相应的颜色呢？

方法：

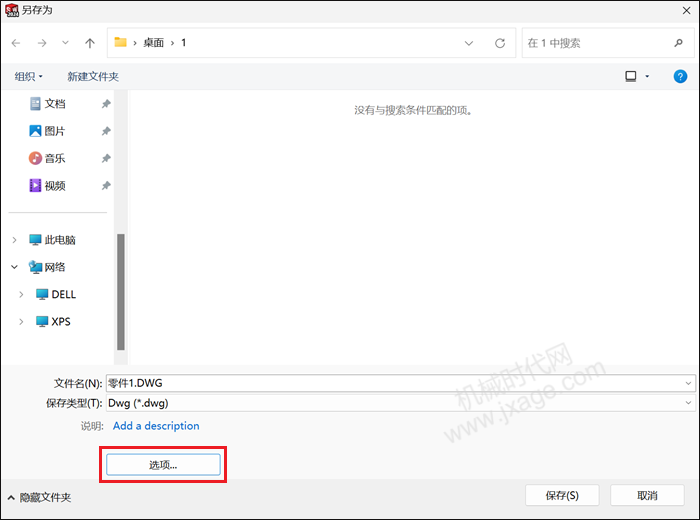

1.点击【文件】 -【另存为】选择DWG / DXF格式，然后点击另存为对话框中的“ 选项 ”按钮。

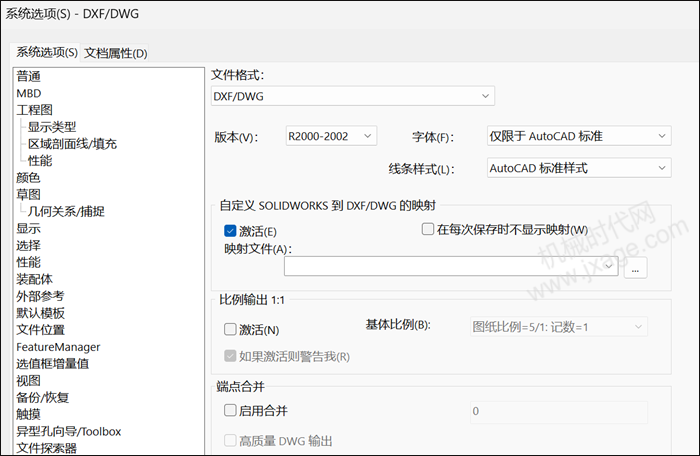

2.在弹出的输出选项对话框中勾选“ 激活 ”从而激活图层映射工具（如果已经有图层映射文件，可以浏览到该文件从而进行加载），选择确定完成。

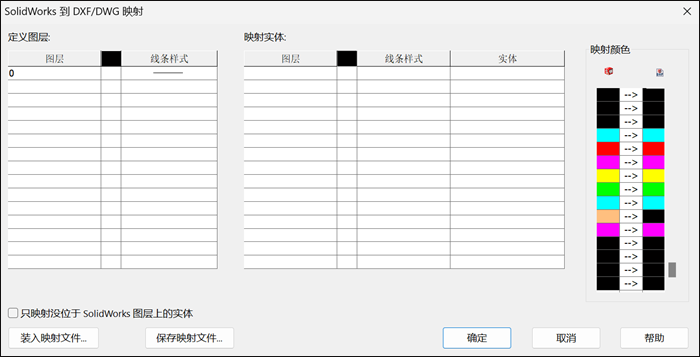

3.点击确定后就会弹出“SolidWorks到DXF/DWG映射”窗口，如下图所示。

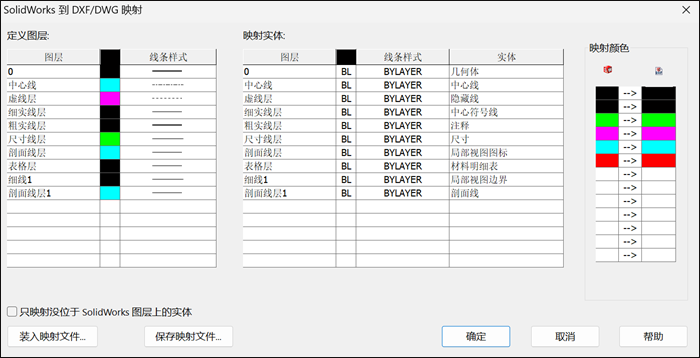

（1）在定义图层栏中，根据图纸输入要在DWG / DXF文件中显示的图层名称同时为它们设置相应的颜色和线条样式。

（2）在映射实体列栏中，我们可以为SOLIDWORKS图层指定上一步定义的图层。在实体列中，“几何体”，“尺寸”，“中心线”是SOLIDWORKS中的不同实体。

（3）在颜色映射栏中，我们可以映射到不同的颜色。

如果想再次使用该设置，最好要做一个映射文件的保存，否则辛苦设置好的内容就会只能用一次。只要单击“保存映射文件”，给新建的图层命名，然后单击确定即可。

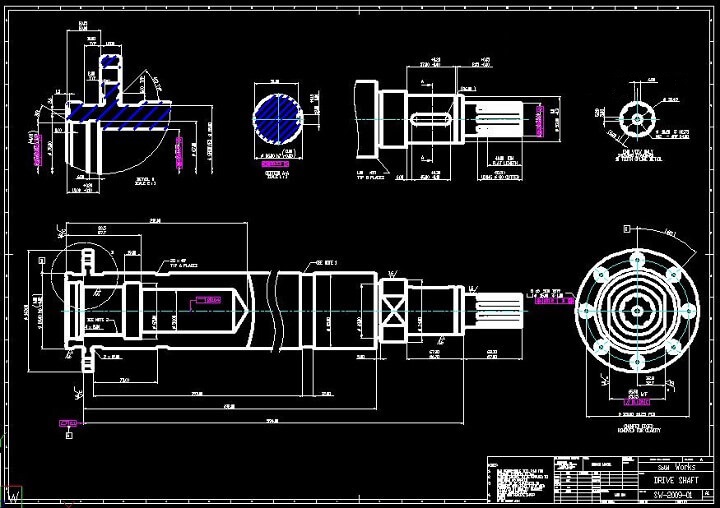

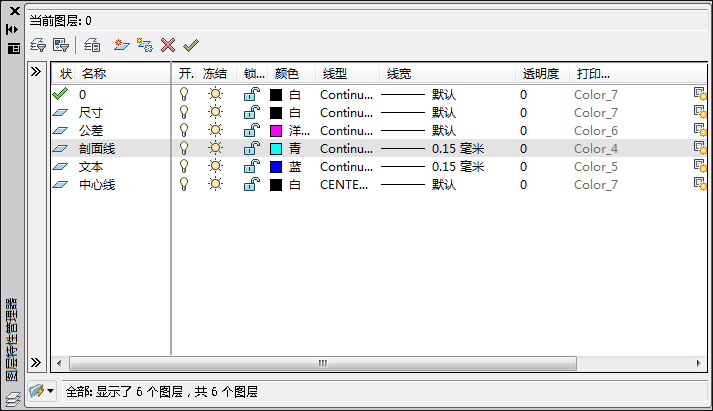

4、打开DWG文件可以看到所有实体将被分配到对应的图层。

如果有什么不对的地方，可以重新保存，直到满意为止。这里小编提供一个映射文件，需要的朋友可以下载使用。

文件下载：
