UG钣金（2）：钣金折弯之轮廓弯边

轮廓弯边命令通过拉伸表示弯边截面轮廓来创建弯边特征。通过下面的一个简单例子进行讲解。

1.首先我们新建一个钣金件。

2.预设置钣金参数

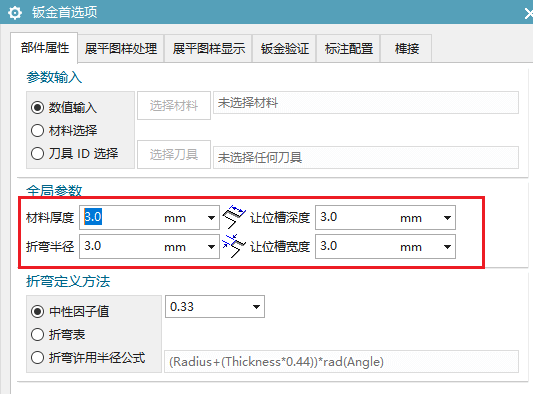

点击【菜单】-【首选项】-【饭金】，弹出下面“钣金首选项”对话框，设置“材料厚度”为3，“折弯半轻” 为3，“让位槽深度” 和“宽度”均为3，”中性因子值”为0.33， 其他参数采用默认设置。

3.点击下面的轮廓弯边按钮，弹出下面的对话框。

我们可以看到默认的类型是“基座”，也就是说可以使用基部轮廓弯边命令创建零件的基本特征。

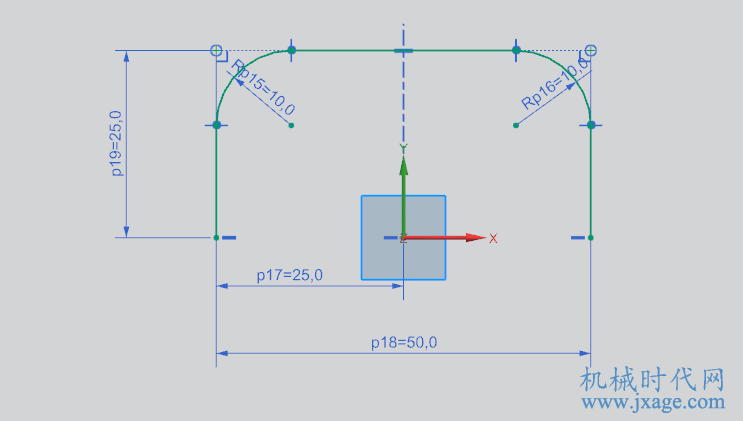

假如我们没有在折弯位置绘制圆弧，系统会自动在折弯位置添加圆弧，圆弧的半径为步骤2中的折弯半径。这里我们设置折弯半径为15，草绘轮廓必须是开放的，如下图所示。

完成草绘。

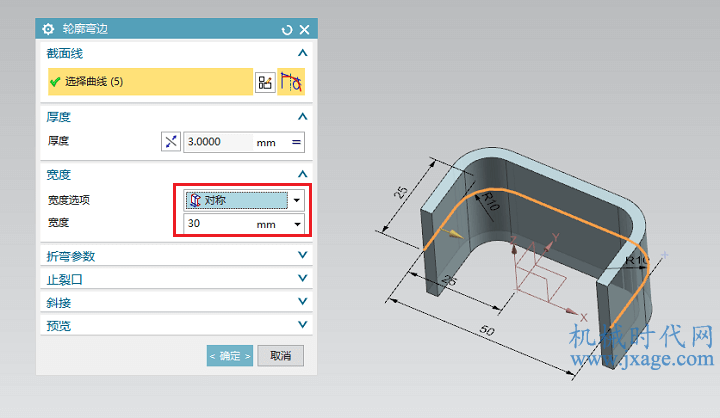

将宽度选项设置为对称，它是指用一半的轮廓弯边宽度值来定义轮廓两侧距离，如下图所示。

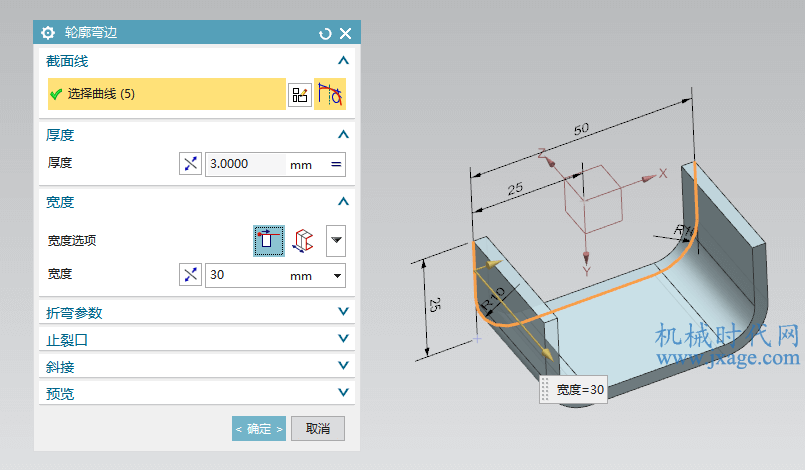

将宽度选项设置为有限，它是指创建有限宽度的轮廓弯边的方法，如下图所示。

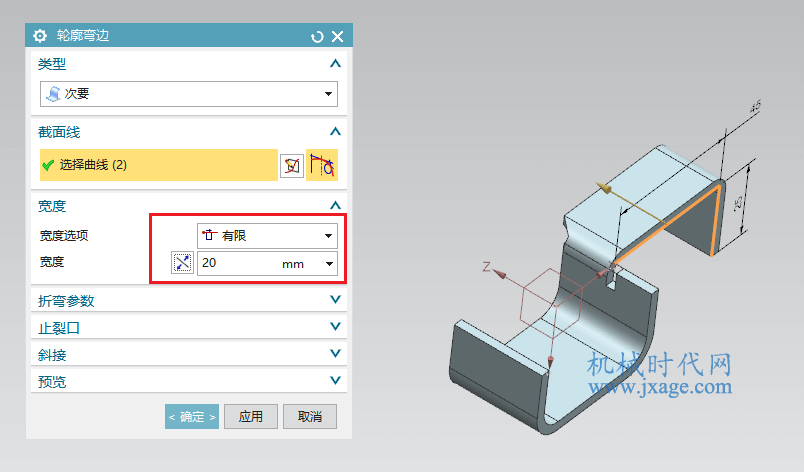

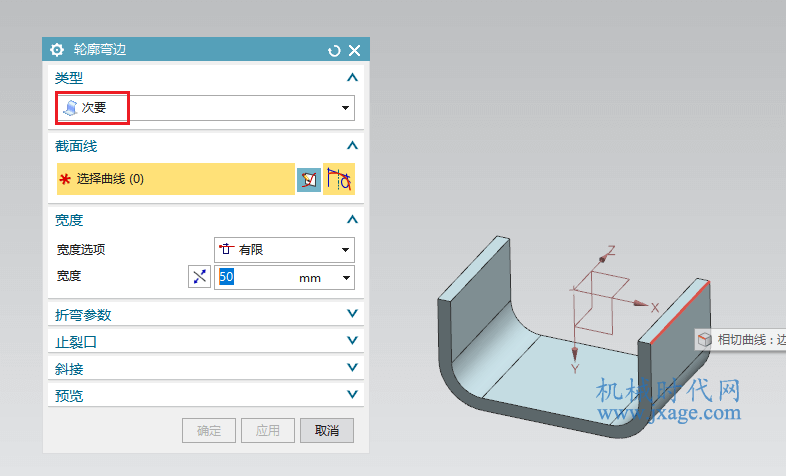

4.再次点击下面的轮廓弯边按钮，在下面的对话框中我们可以看到类型变成了“次要”也就是在已存在的钣金壁的边缘添加轮廓特征，其壁厚与基础钣金相同。

选择如下图所示的边。

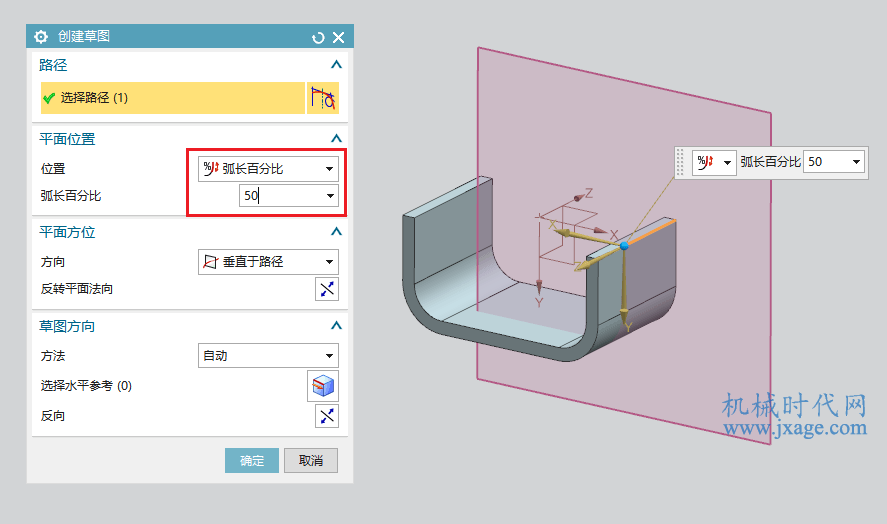

在平面位置选项中，位置设置为弧长百分比，值为50。

绘制下面的开放草图。

此时宽度选项为：有限、对称、末端和链。

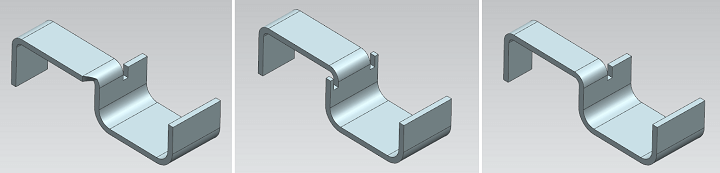

下图依次是宽度选项为有限、对称、末端的结果。

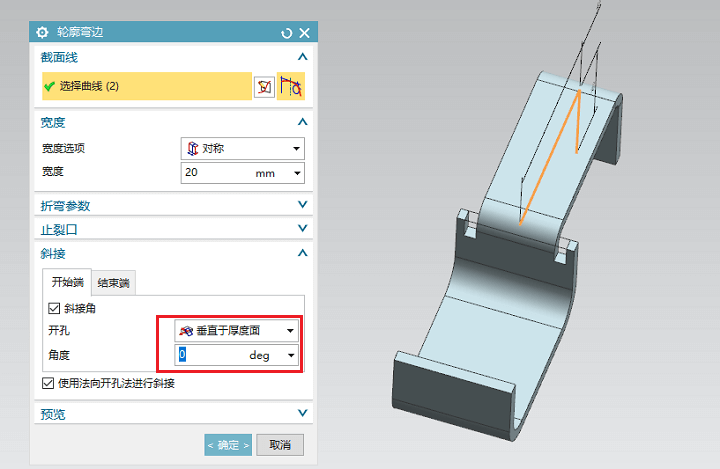

5.在斜接选项卡中勾选“斜接角”，我们可以在开始端和结束端创建斜接。

斜接角度值可以为负值、零或者正值。下面依次是斜接角度值为负值、零或者正值的结果。
