UG钣金（4）：钣金折弯之折弯

折弯命令可以在钣金零件的平面区域上创建折弯特征。以下面的一个简单例子进行讲解。

1.首先我们新建一个钣金件。

2.预设置钣金参数。

点击【菜单】-【首选项】-【饭金】，弹出下面“钣金首选项”对话框，设置“材料厚度”为3，“折弯半轻” 为3，“让位槽深度” 和“宽度”均为3，”中性因子值”为0.33， 其他参数采用默认设置。

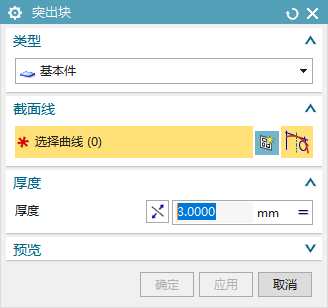

3.创建基本突出块特征。点击主页选项卡基本面组上“突出块”按钮，打开如图“突出块”对话框。

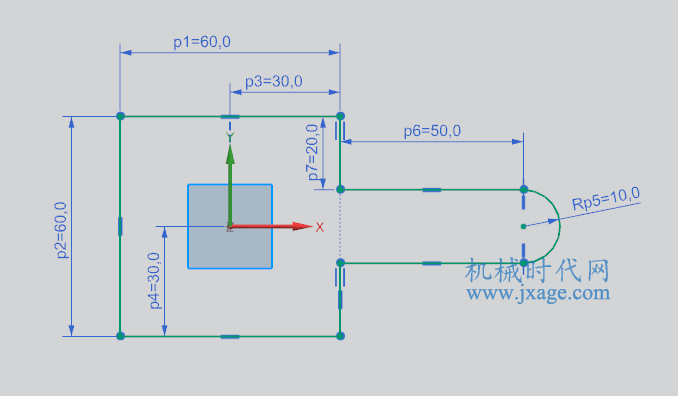

绘制如下的草绘。

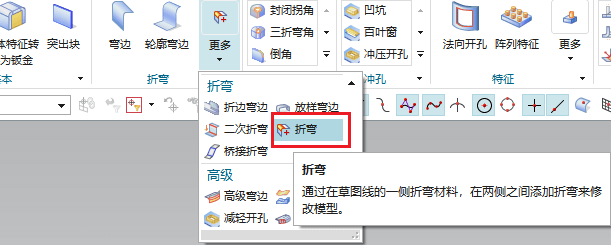

4.创建折弯特征。点击主页选项卡“折弯”面组上“更多”库下的折弯按钮，如下图所示。

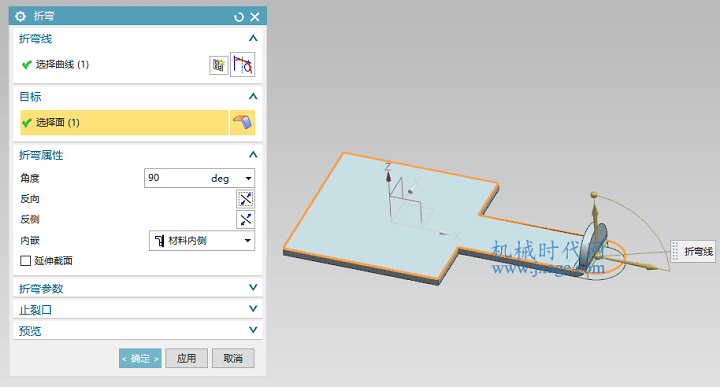

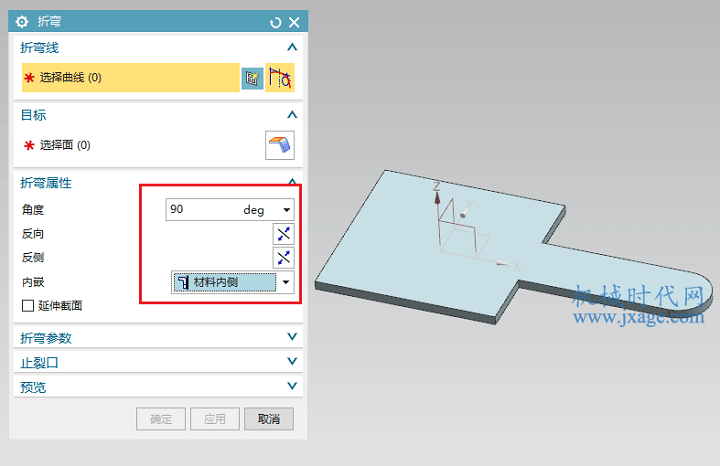

弹出下面的对话框。设置折弯角度为90°。

绘制如下图的草绘作为折弯线。

点击确定完成。

在折弯对话框中的内嵌选项下有5种设置，分别是外模线轮廓、内模线轮廓、折弯中心线轮廓、材料内侧和材料外侧。

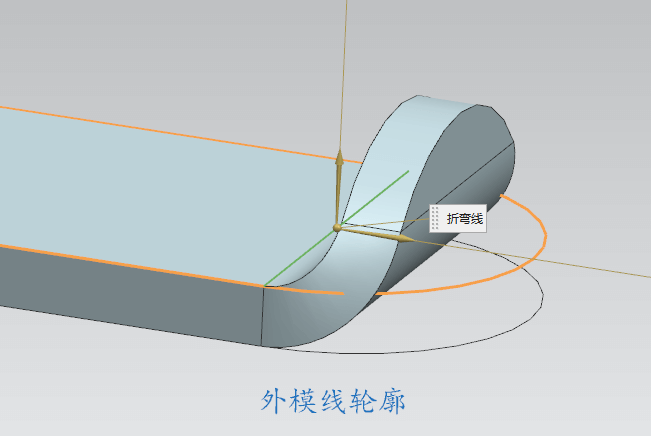

1）将折弯对话框中的内嵌选项设置为“外模线轮廓”。外模线轮廓是指轮廓线在展开状态时廓线表示平面静止区域和圆柱折弯区域之间连接的直线。得到下面的结果。

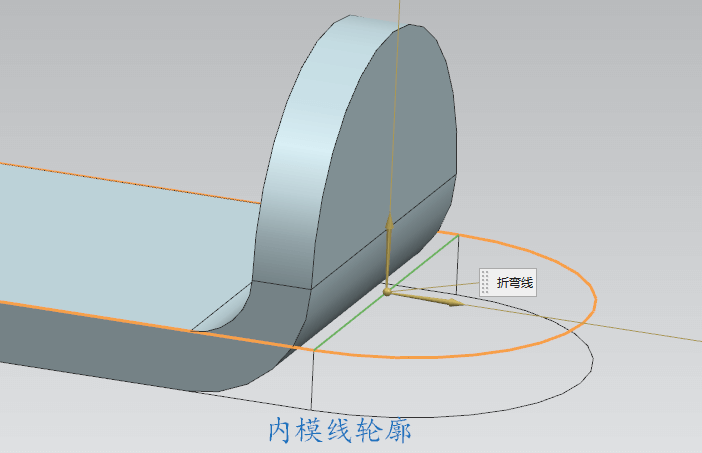

2）将折弯对话框中的内嵌选项设置为“内模线轮廓”，内模线轮廓是指轮廓线表示在展开状态时的平面区域和圆柱折弯区域之间连接的直线。得到下面的结果。

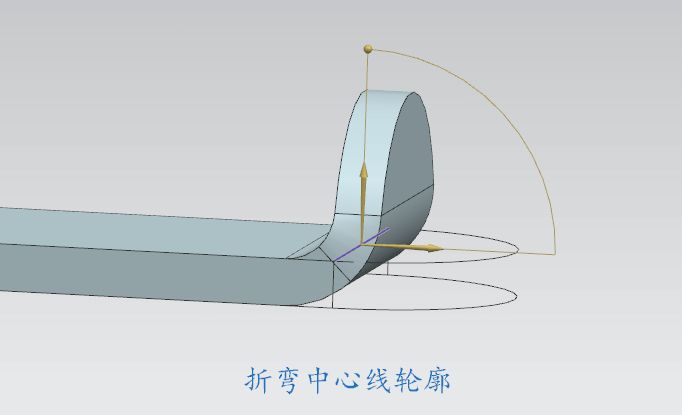

3）将折弯对话框中的内嵌选项设置为“折弯中心线轮廓”，折弯中心线轮廓是指轮廓线表示折弯中心线在展开状态时折弯区域均匀分布在轮廓线两侧。得到下面的结果。

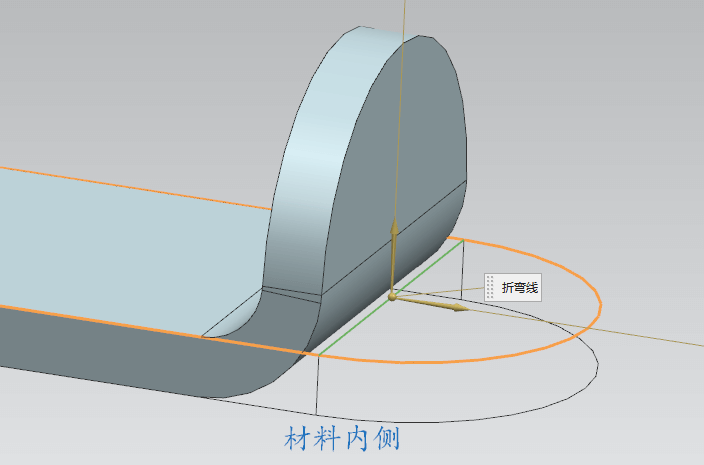

4）将折弯对话框中的内嵌选项设置为“材料内侧”，材料内侧是指在成形状态下轮廓线在平面区域外侧平面内。

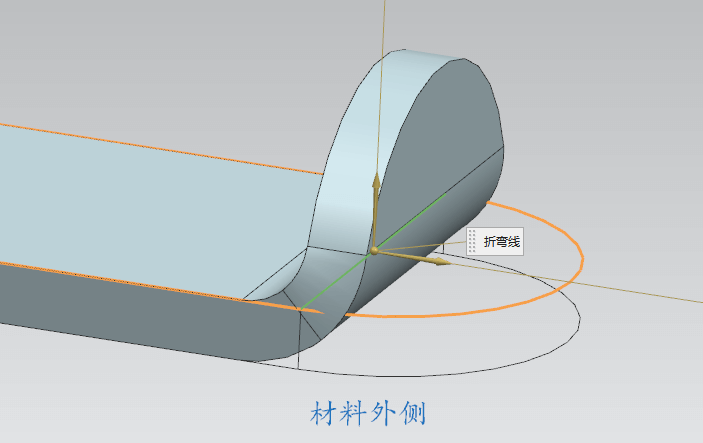

5）将折弯对话框中的内嵌选项中设置为“材料外侧”，材料外侧是指在成形状态下轮廓线在平面区域内侧平面内。

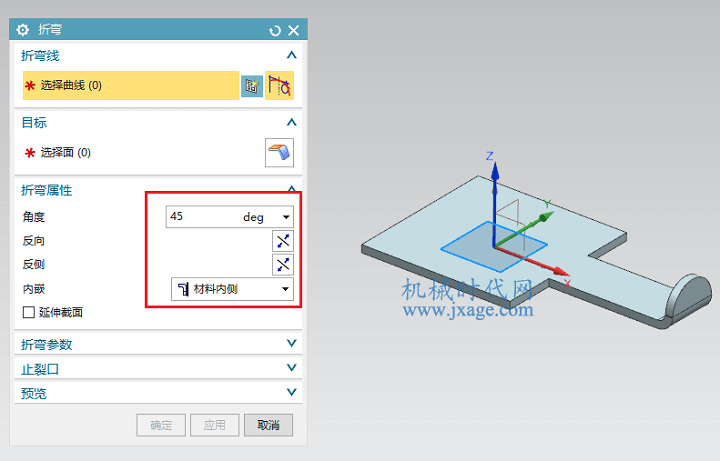

5.再次创建折弯特征。设置折弯角度为45°。

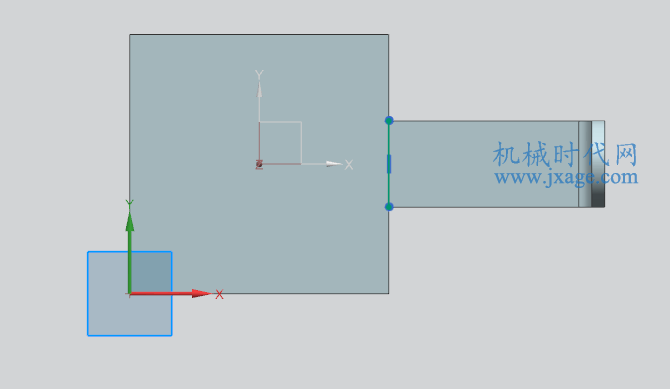

绘制如下图所示的草绘作为折弯线。

完成。
