UG钣金(7):钣金之放样弯边

  • 5,354 次阅读
  • 阅读模式

1.新建钣金文件

2.预设置NX钣金参数

选择【菜单】-【首选项】-【钣金】,打开如下图所示的“钣金首选项"对话框,设置“材料厚度”为3,“折弯半径"为3,“让位槽深度”和“宽度”均为3,“中性因子值”为0. 33,其他参数采用默认设置。



3.创建放样弯边特征

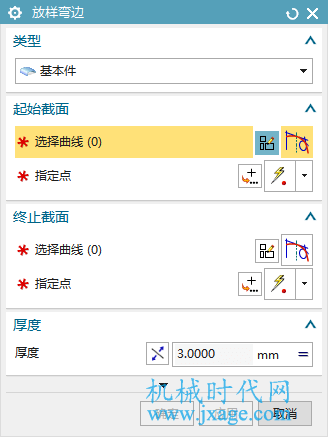

(1)选择【菜单】-【插入】-【折弯】-【放样弯边】打开如下图所示“放样弯边”对话框。

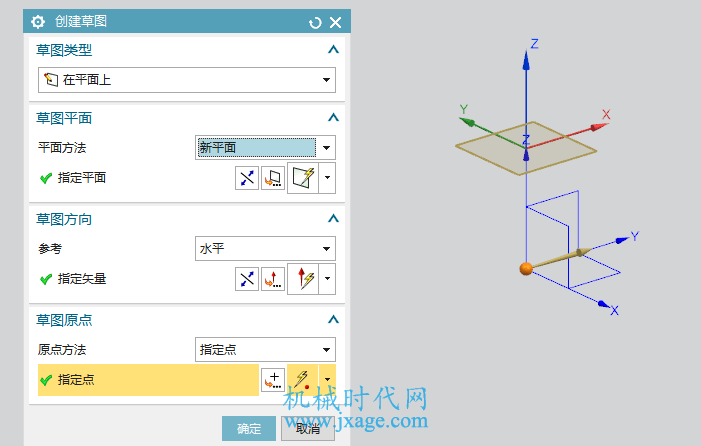

(2)在“放样弯边”对话框上单击起始截面栏中的图标,打开如下图所示的“创建草图”对话框。选择“新平面”平面方法,在指定平面下拉列表中选择“XC-YC平面”,并在距离文本框中输入40。

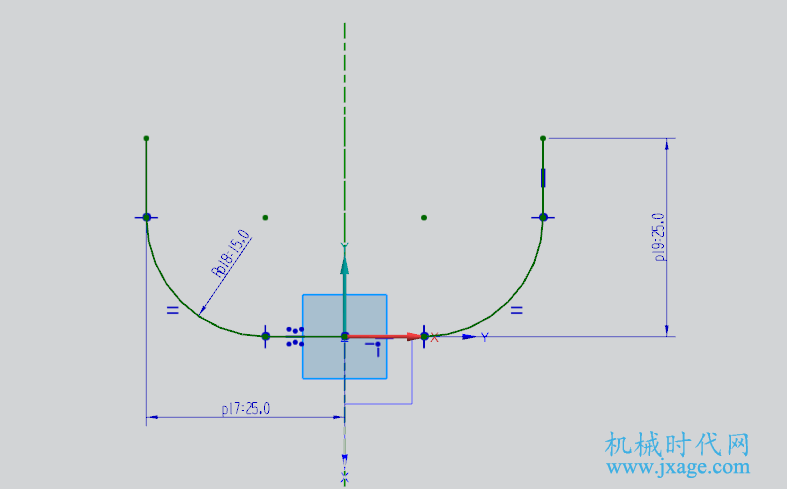

(3)在创建的基准平面上绘制放样弯边特征起始轮廓草图,如下图所示。

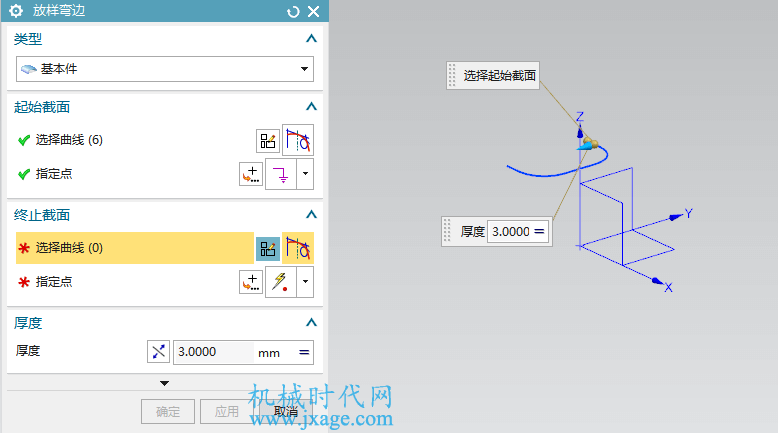

(4)在“放样弯边”对话框栏上单击终止载面栏中的草绘图标,在XC-YC 平面上绘制放样弯边特征终止截面草图,如下图所示。

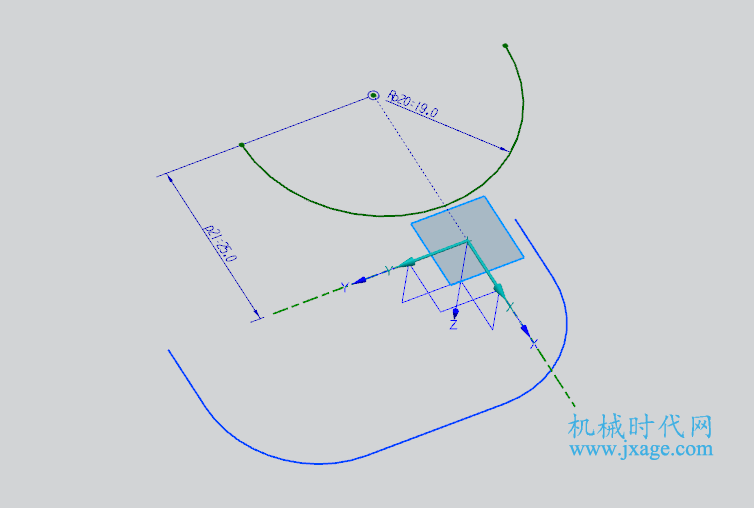

(5)指定起始截面端点和终止截面端点在同一侧,如下图所示。

(6)在“放样弯边”对话框中单击确定按钮创建放样弯边特征,如下图所示。
