NX建模（2）：NX视图方向的操作

有时我们需要将现在的视图调整到某一个视图，我们可以鼠标右键选择“定向视图”，然后选择合适的视图即可。

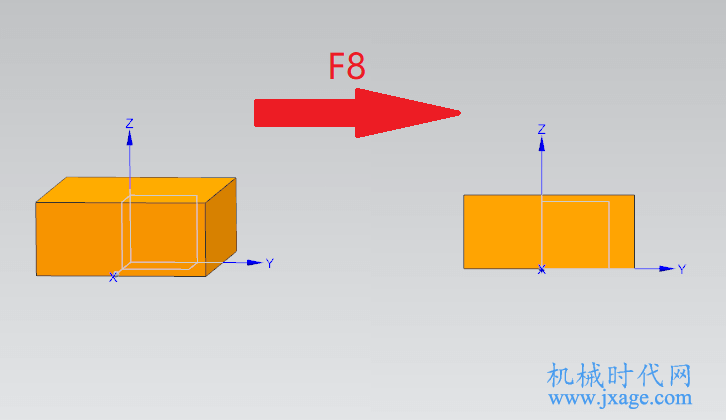

但是我们在选择视图时会遇到麻烦，因为无法确认究竟点哪个视图才能实现我们所希望的视图方向，除非一个个试。这时可以先将模型调整到接近我们所希望的视图方向，然后点击F8即可实现正确的视图方向。

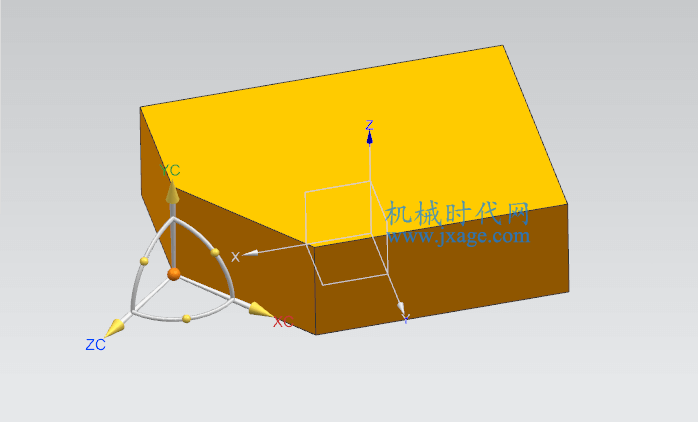

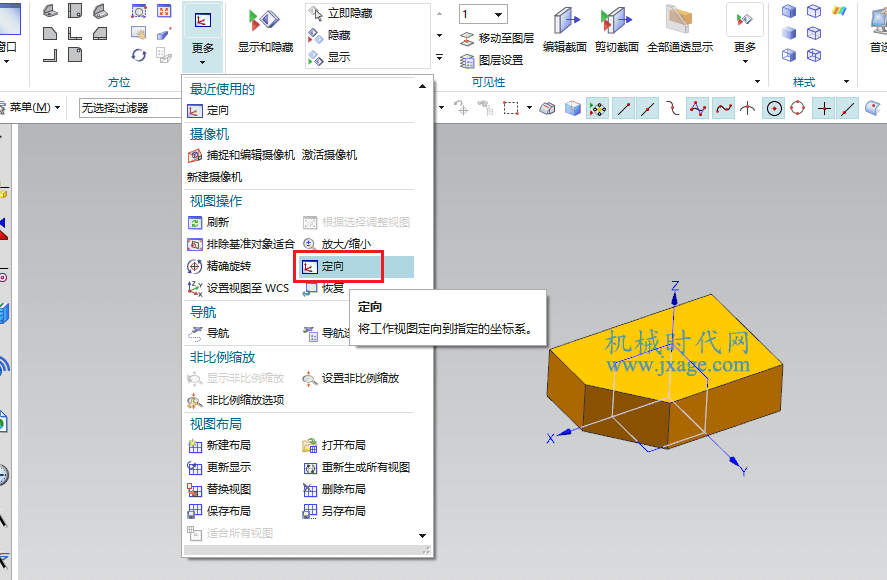

那么如何将下图模型的斜面与屏幕平行呢？我们可以通过定向功能来完成。点击“定向”，如下图所示。

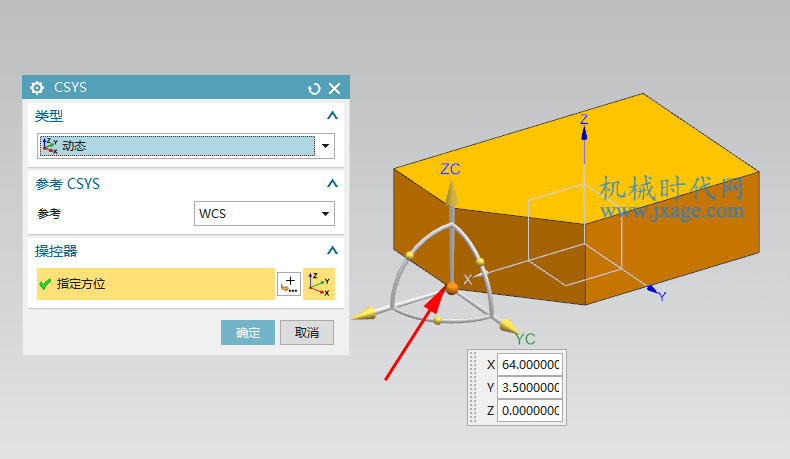

选择一个顶点作为坐标系原点的位置。

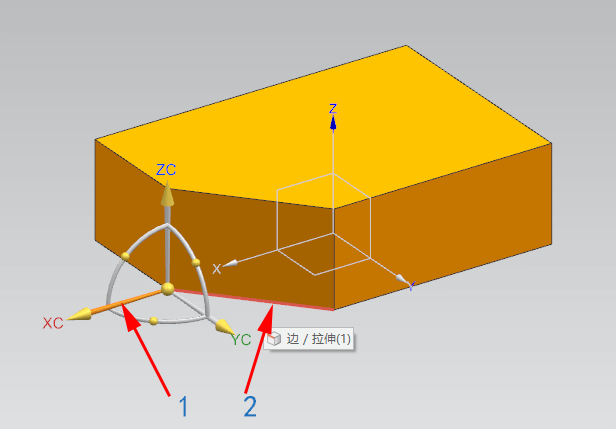

点击XC轴，再点击下面的边作为X轴的方向。

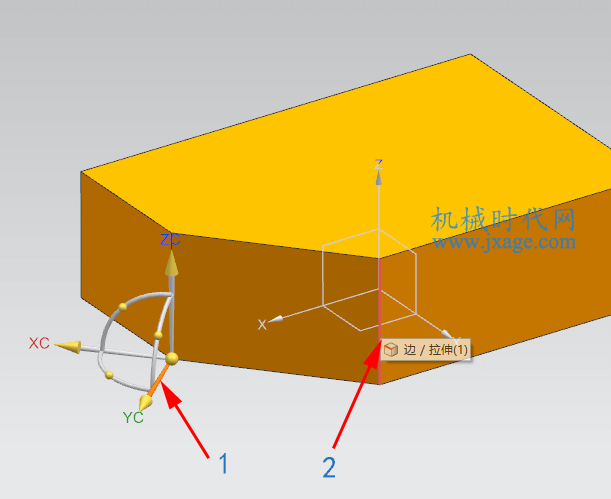

点击YC轴，再点击下面的边作为Y轴的方向。

点击确定完成。
