NX建模（4）：NX草图的分类

一.直接草图和任务草图的区别

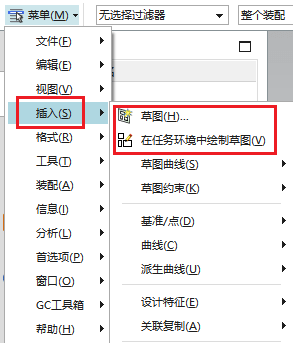

UG有两种创建草图的方式，一种是直接草图，另一种是在任务环境中绘制草图。

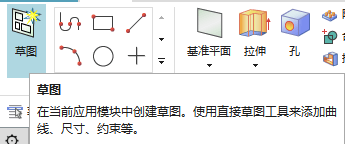

其中直接草图是指在当前应用模块中创建草图，而任务草图是在草绘环境下完成。这两种创建草图的方式各有优缺点，个人更喜欢使用任务草图。

二、内部草图和外部草图的区别

我们在使用拉伸或者旋转等命令时所要绘制的草绘即是内部草图，而所谓外部草图就是说先绘制我们想要的草图，然后再使用拉伸、旋转等命令使用当前的草图。

那么内部草图和外部草图能够互相转换吗？当然可以。以下面的一个例子简单进行介绍。

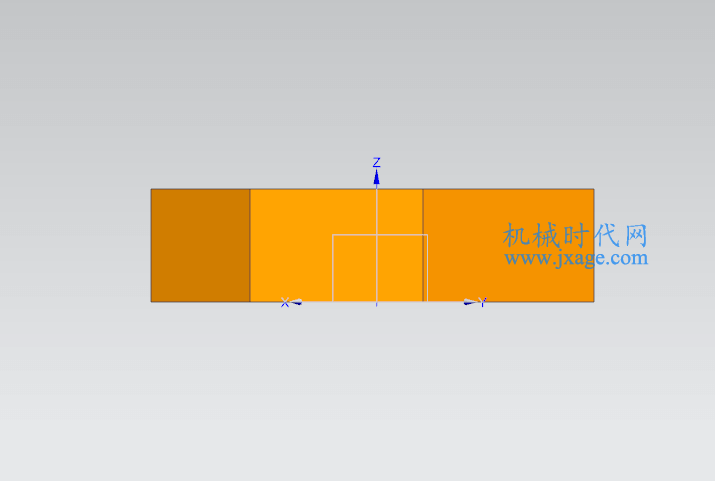

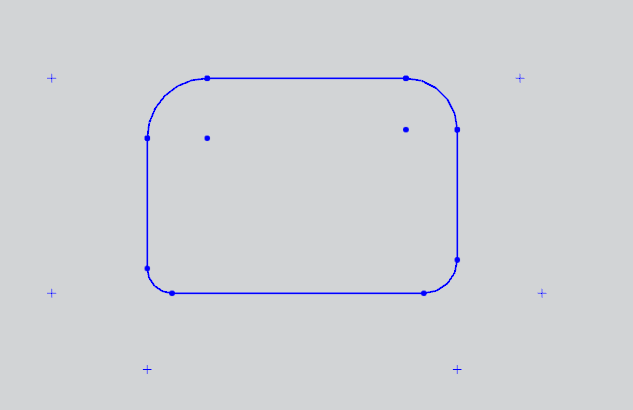

1.首先我们绘制一个外部草绘，然后使用拉伸命令创建出下面模型。

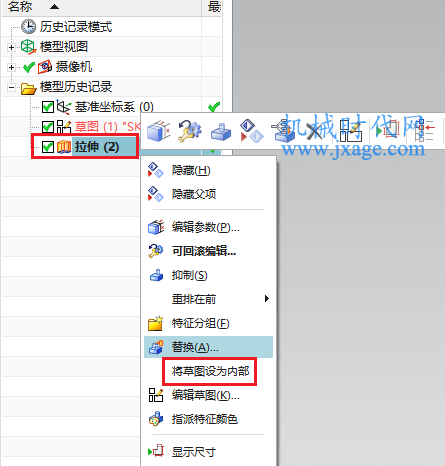

2.鼠标左键选择拉伸特征，鼠标右击选择【将草图设为内部】。

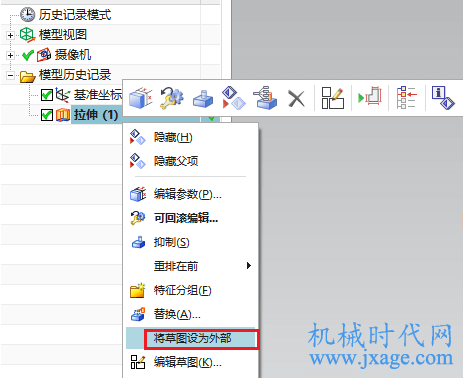

当然内部草图也可以转为外部草图，如下图所示。
