在NX草绘里有很多实用的小技巧,下面是小编简单介绍其中的几个。欢迎各位补充。
1.快速倒圆角(斜角)

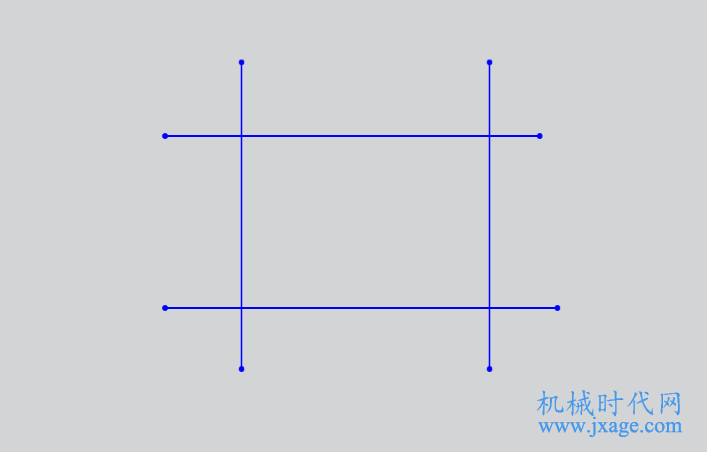

你在倒圆角或者斜角时是不是还使用鼠标依次点击两个线条?其实我们还可以这么做!以下面的草图为例简单进行介绍。

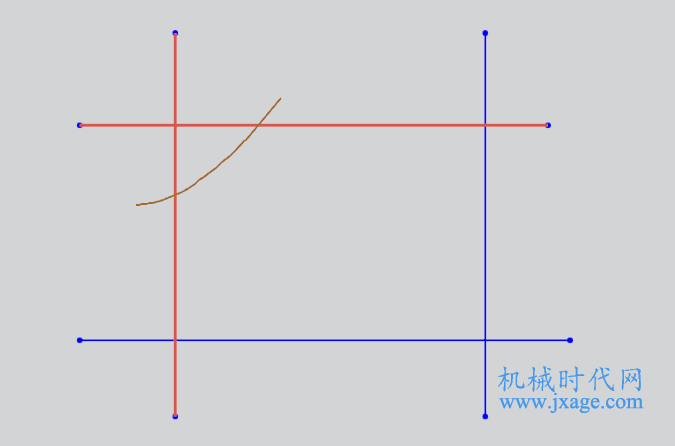

在激活倒圆角或者斜角命令之后,按住鼠标左键在两条线条上滑动,如下图所示。

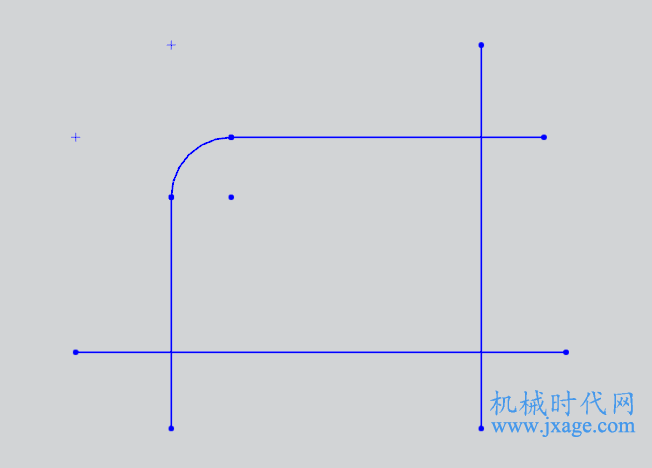

见证奇迹的时刻到了!我们可以看到立刻创建出圆角。

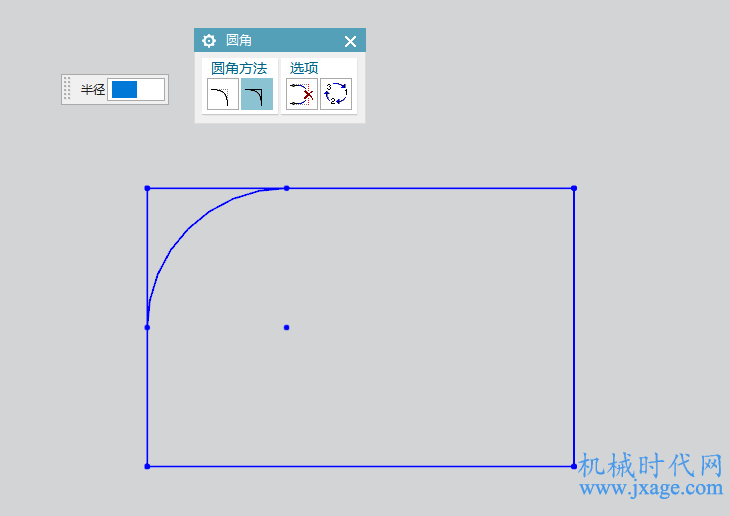

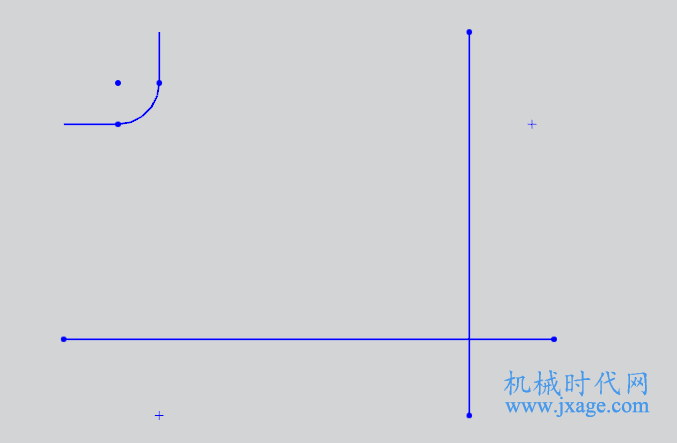

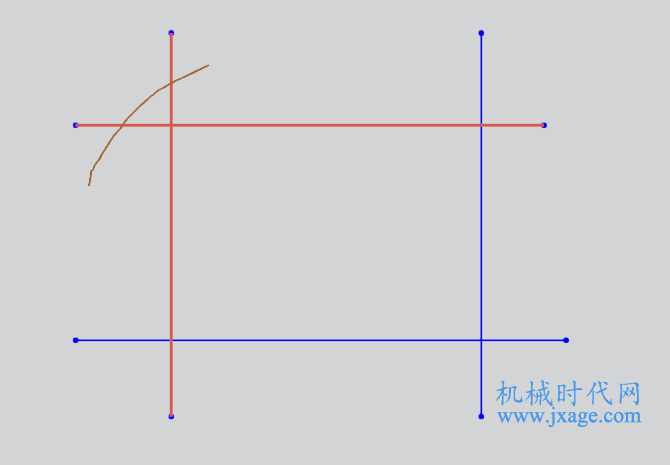

值得注意的是我们必须注意控制鼠标滑动的方向。如果我们在这两条线段上按照下面方式滑动,系统会在鼠标滑动的一侧创建圆角。
完成。
2.倒角时取消修建线段

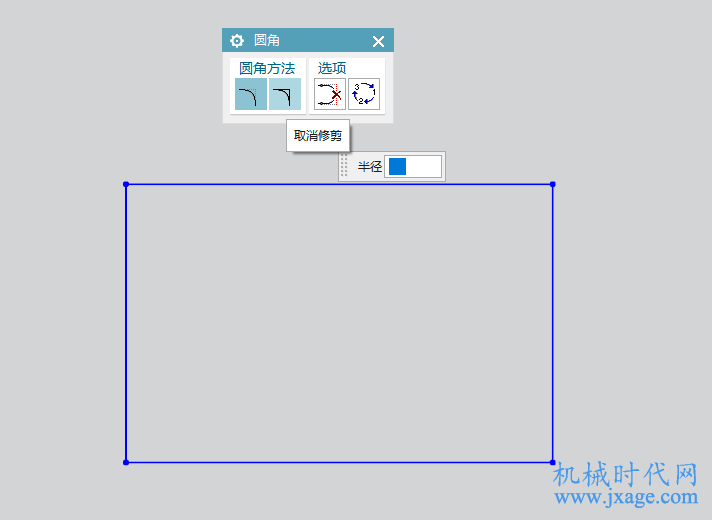

如下图所示,我们在倒圆角时可以点击“取消修建”按钮,从而保留线段。
3.轮廓曲线的直线与圆弧的快速切换

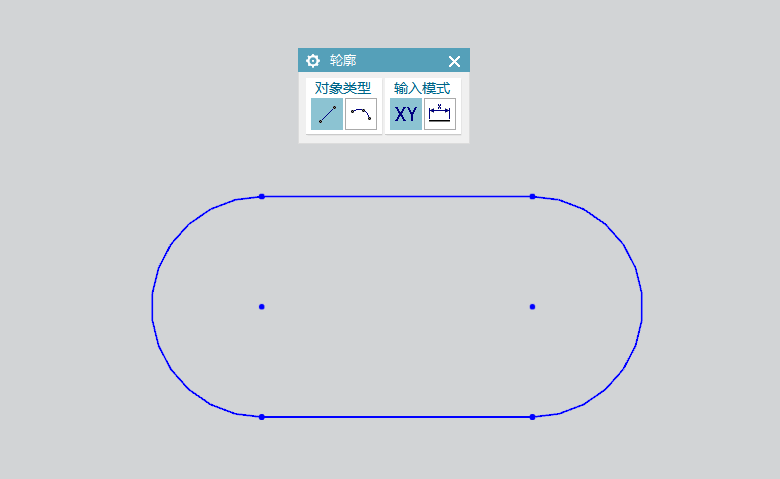

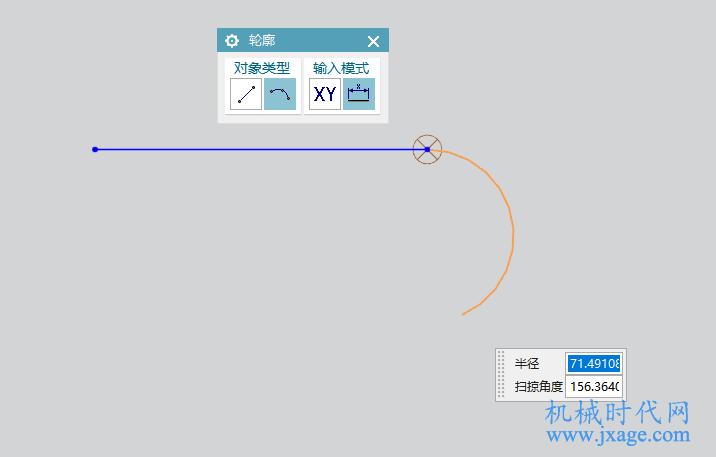

在进入草绘环境之后,系统会自动激活轮廓命令,轮廓命令不仅能绘制直线,还可以绘制圆弧。如下图所示,我们首先绘制一条直线,然后按住鼠标左键不放并拖动即可创建圆弧。
完成。
