NX建模（7）：NX草图环境设置方法

对NX草图环境进行一些设置能够有效提高绘制草图的效率，下面介绍一些能够提高草图绘制效率的草图环境设置技巧。

1.取消自动标注尺寸

在默认情况下，我们绘制完草图之后，系统会自动添加很多尺寸，这些尺寸比较混乱，绝大多数都是没用的尺寸，我们一般手动添加相应的尺寸。

设置方法：

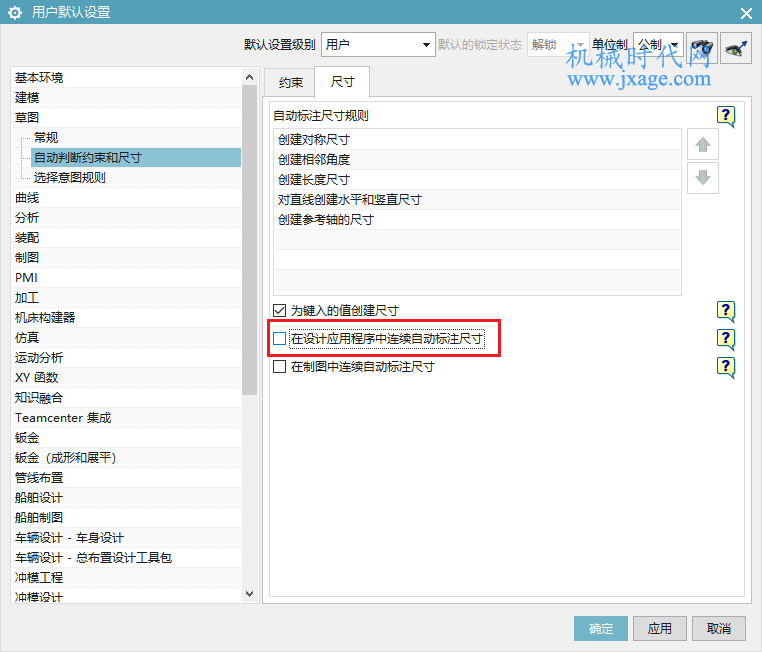

在用户默认设置里，点击【草图】-【自动判断约束和尺寸】，在尺寸选项卡里取消勾选“在设计应用程序中连续自动标注尺寸”，重新启动NX即可。

2.解决双击草图不进入编辑模式

我们鼠标双击导航区里的特征，系统会自动打开“可回滚编辑”窗口，但是双击草图却不会进入编辑环境。我们可以按照下面的方法进行设置，设置之后重新启动系统，只要双击导航区的草图即可自动进入草绘环境。

3.更改草图显示模式

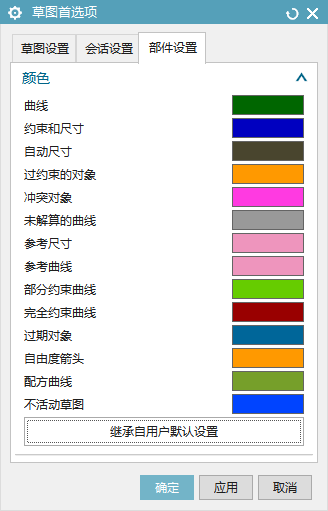

新版本的NX草图环境里的的各个元素的颜色与之前的版本有很大的去区别，很多人不是很习惯。比如尺寸的颜色，我们可以按照下面的方法将新版本的草图元素的颜色换成老版本的。

方法：

1.在【用户默认设置】窗口中，点击【草图】-【常规】，在其中的“部件设置”选项卡里，我们可以设置相应的颜色。

2.打开UG安装目录\UG\LOCALIZATION\prc\simpl_chinese\startup里的model-plain-1-mm-template.prt。

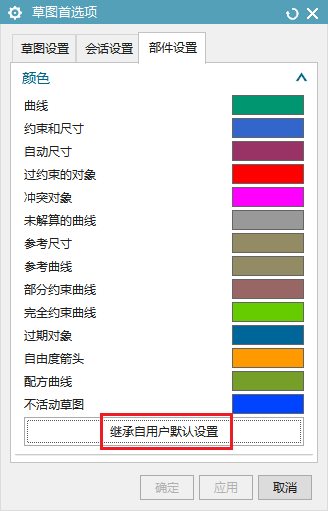

3.在【草图首选项里】-【部件设置】里，点击“继承自用户默认设置”按钮。

完成，点击确定。

重新启动系统即可。
