NX建模（11）：NX创建螺纹

NX的螺纹和其他建模软件，例如Proe的螺纹相似，包含符号螺纹和详细螺纹两种。

符号螺纹是NX软件中的一种简便的螺纹表示方法，它相比详细螺纹具有很多优点，一方面可以降低对系统内存的占用，另一方面便于绘制工程图。

1. 一、符号螺纹

点击【菜单】-【插入】-【设计特征】-【螺纹】。

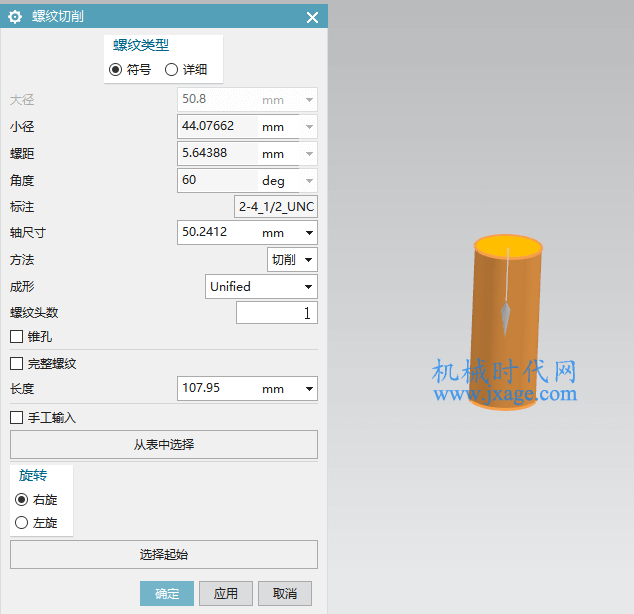

弹出下面的窗口，我们可以在这个窗口里设置螺纹的参数，比如成形方法，螺纹的头数和螺纹的旋向等。

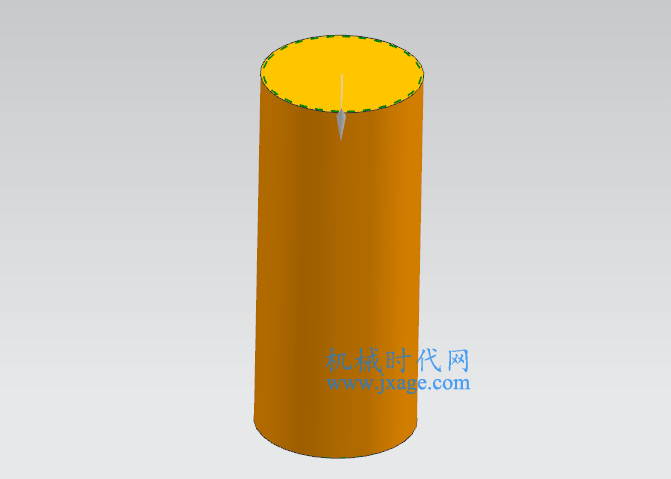

我们选择一个圆柱面之后，系统会自动匹配一个最接近的螺纹，如下图所示。

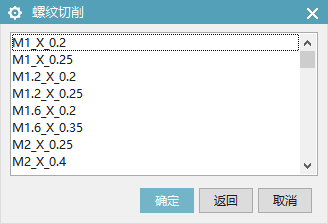

如果系统自动选择的螺纹不是我们想要的，我们可以从表格中选择我们想要的螺纹，如下图所示。

点击确定创建好的符号螺纹如下图所示。

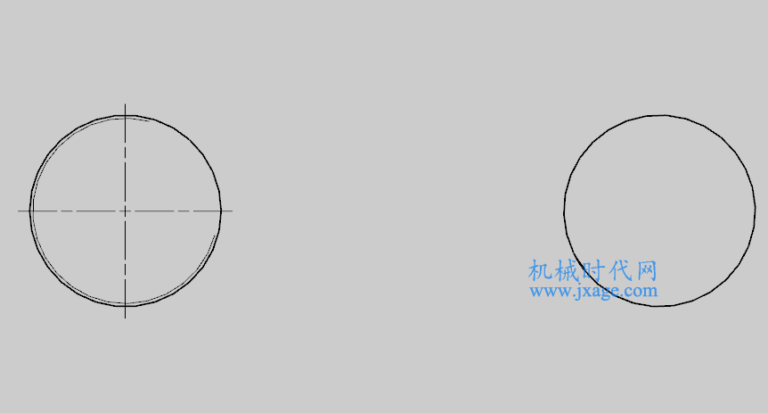

虽然上面的螺纹只是一种抽象的表示，但是在我们出工程图的时候能够给我们带来很大的便利。下图左侧所示的就是带有符号螺纹的模型的工程图的显示结果。

二.详细

详细螺纹的表示虽然比较直观形象，但是它比较占用系统的内存。

如下图所示，首先我们在螺纹类型中选择“详细”，然后选择一个圆柱的圆柱面，设置螺纹的参数。

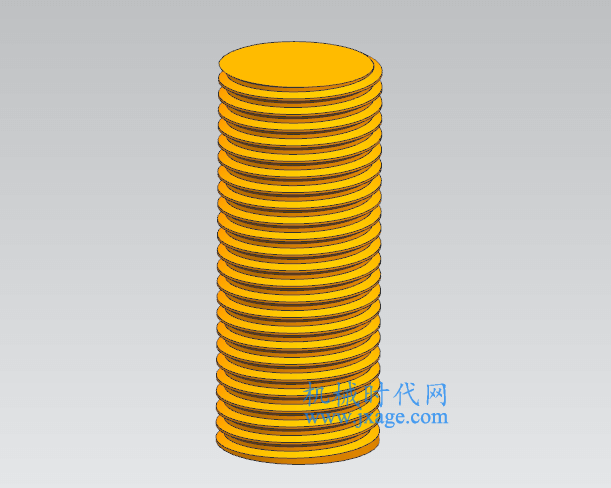

点击确定完成。
