NX建模（12）：NX阵列特征和阵列几何特征的区别

在NX中，阵列分为阵列特征和阵列几何特征两种，那么这两种阵列方式有什么区别吗？阵列特征命令操作的对象是特征，而阵列几何特征是对几何体进行阵列。以下面的一个简单的例子进行介绍。

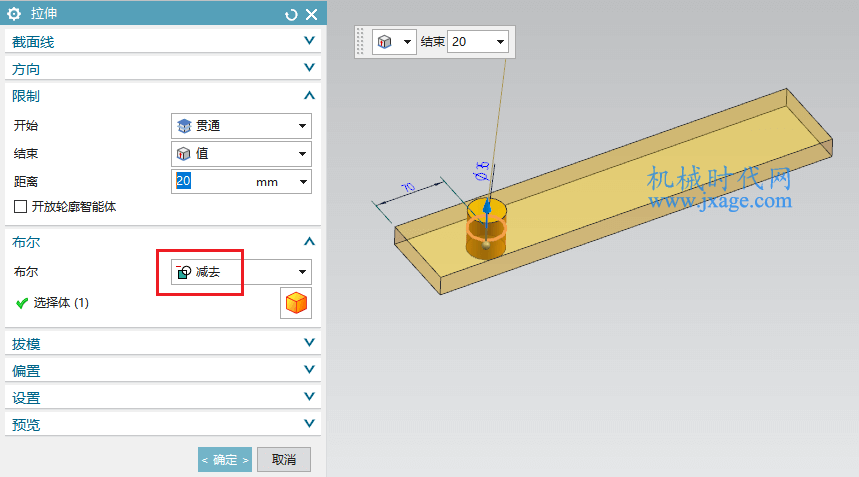

1.首先我们绘制一个长方体，然后再次通过拉伸命令创建一个圆柱体，圆柱体和长方体通过布尔减去操作在长方体上切出一个圆孔。

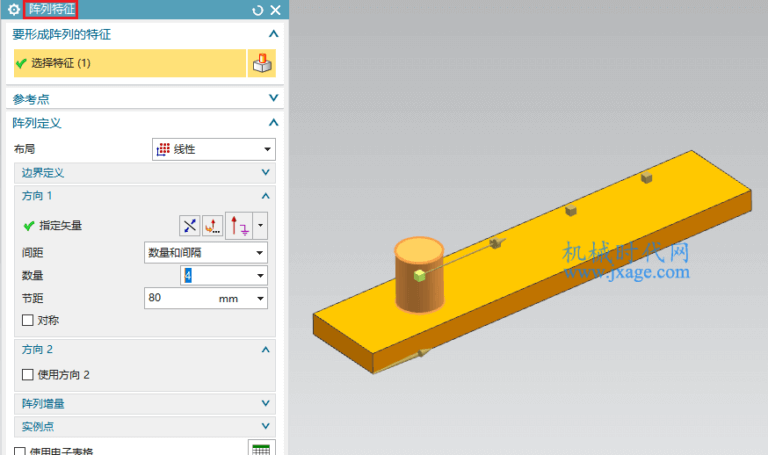

2.如果我们使用阵列特征命令对圆孔进行阵列，如下图所示。

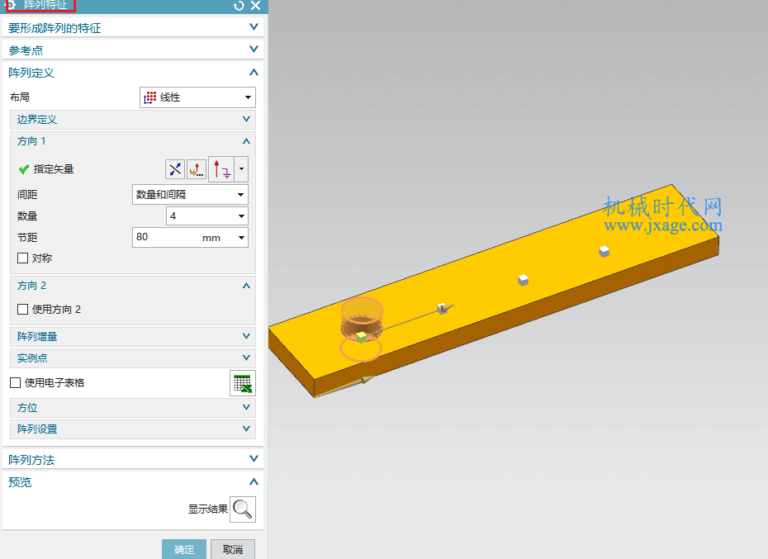

会出现下面的结果，即圆柱体会在长方体上切出圆孔。

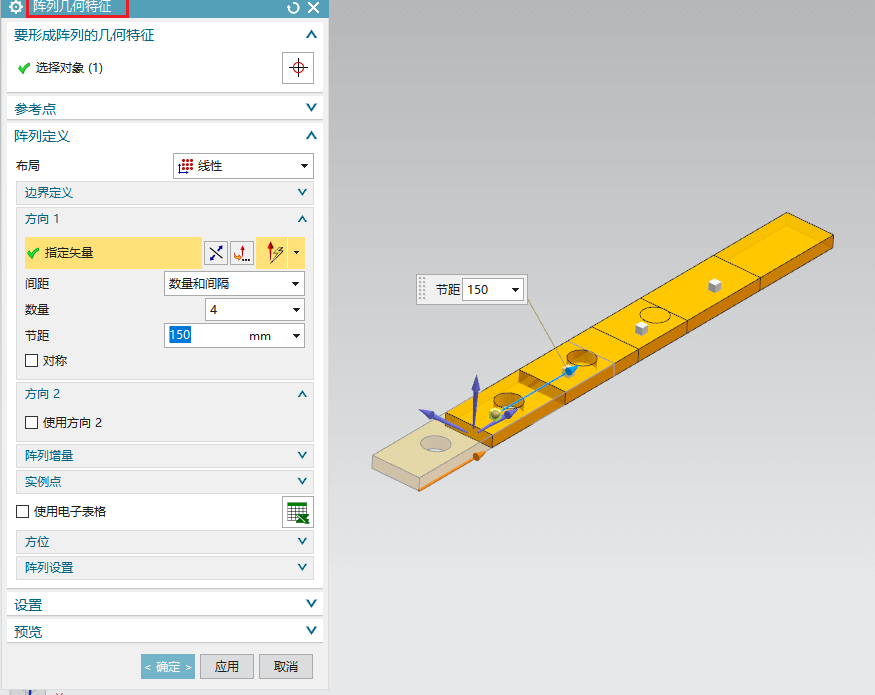

3.我们再看看如果我们使用阵列几何特征命令会出现什么样的结果。我们可以看到如下图所示的结果，整个实体模型都被阵列了。

我们可以看出，阵列特征就是将特征对象进行阵列，比如我们阵列前面面的拉伸特征。而阵列几何特征是将几何体进行阵列，前面拉伸的圆柱通过布尔减去操作创建出一个圆孔，此时实体模型是一个单独的几何体，所以我们对圆孔进行阵列就是对整个几何体进行阵列。

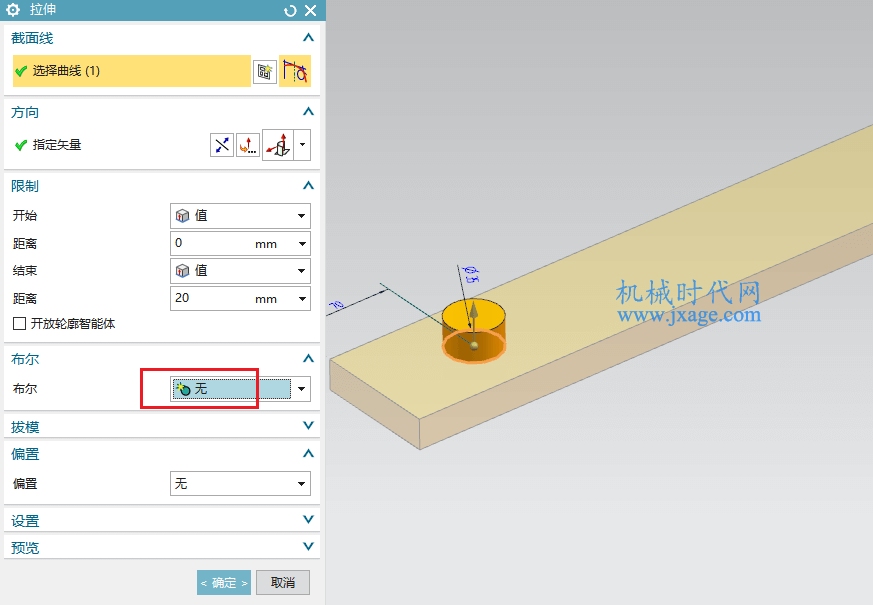

4.如果特征和几何体是相互独立的，比如一个拉伸特征对应一个几何体，此时阵列拉伸特征就是阵列拉伸几何实体。如下图所示。

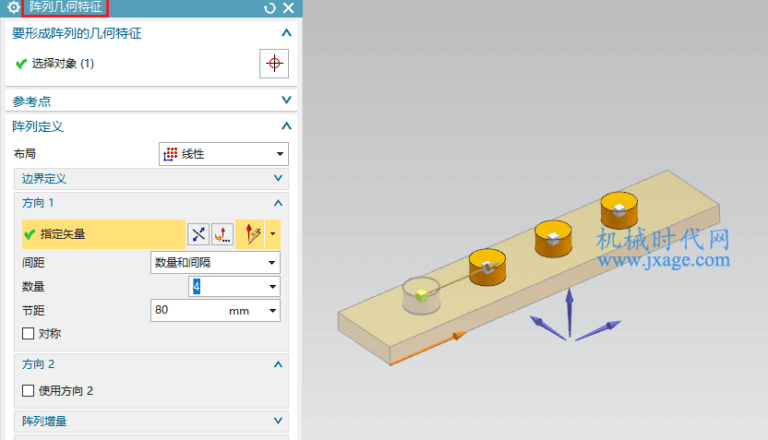

下面的圆柱体和长方体是独立的两个实体，那么对圆柱进行阵列特征和阵列几何特征的操作结果是相同的。
