NX建模（14）：沿引导线扫掠功能在实战中的应用

前面我们介绍了NX的沿引导线扫掠命令，接下来介绍如何在实战中使用沿引导线扫掠。

方法：

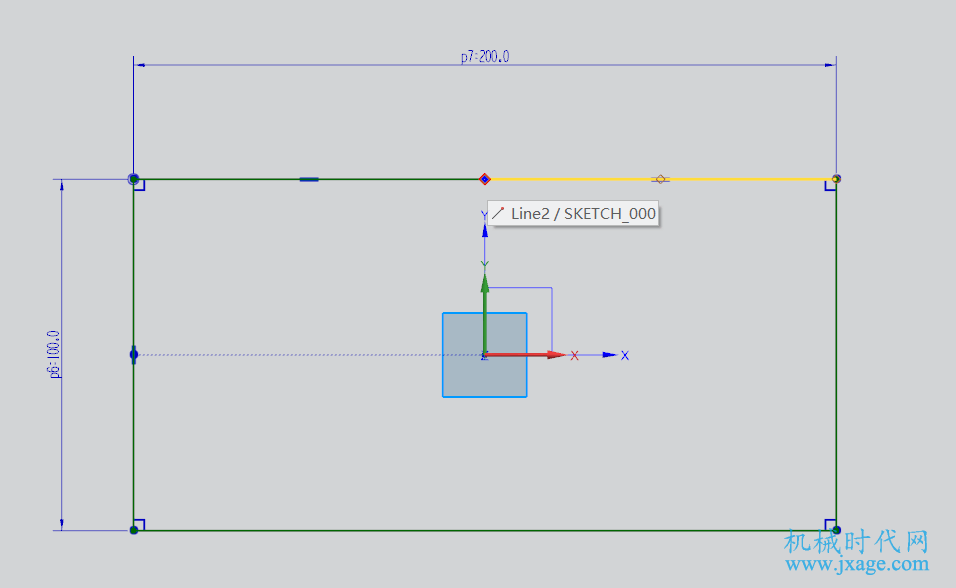

1.首先我们创建一个草图，如下图所示，作为接下来扫掠的引导线。

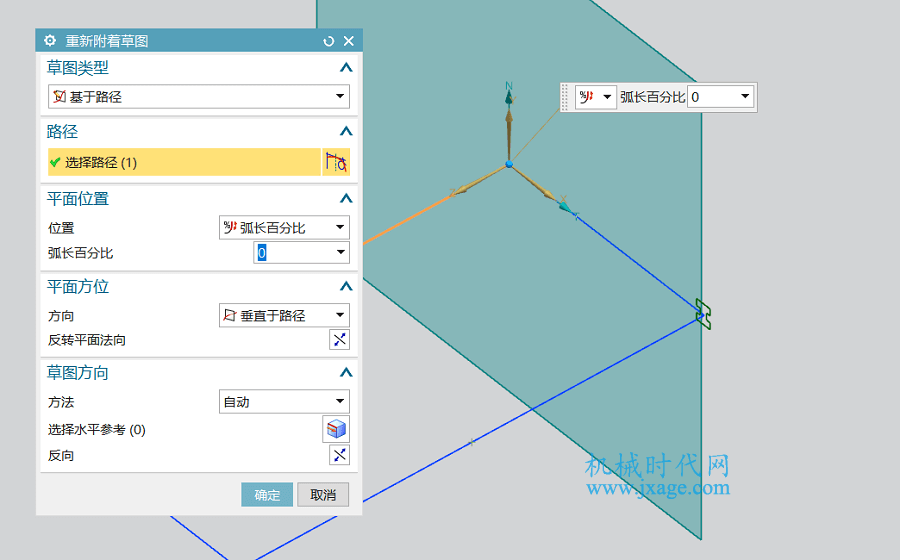

2.再次创建一个草图，草图类型选择“基于路径”，位置设置在下图黄色草图直线的50%处。

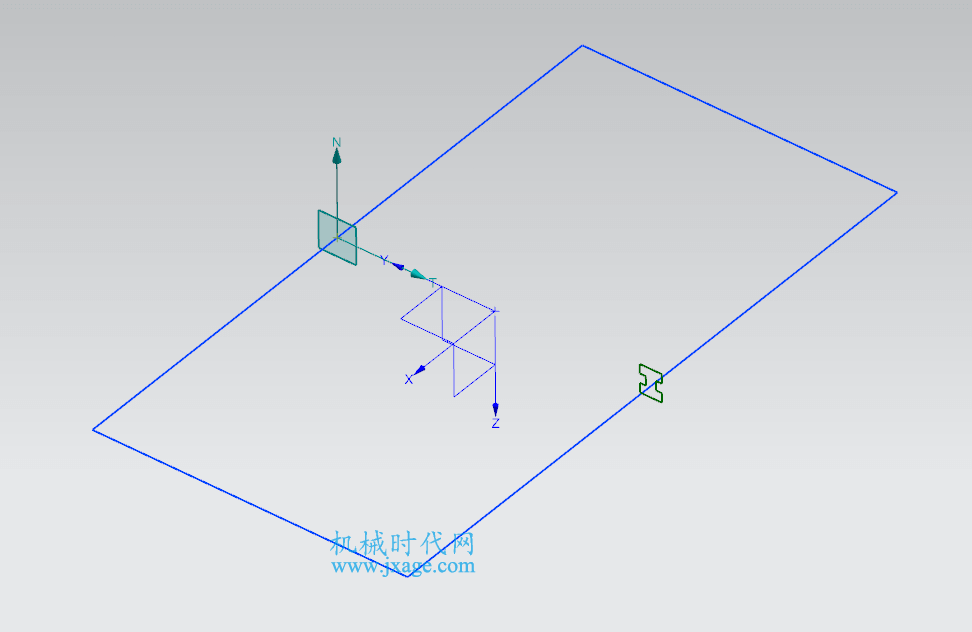

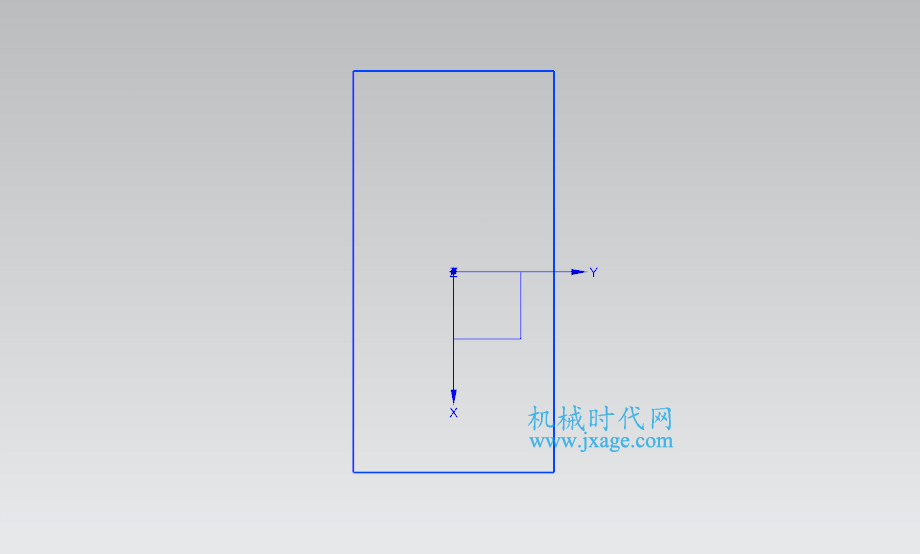

绘制如下的草图作为扫掠的截面。

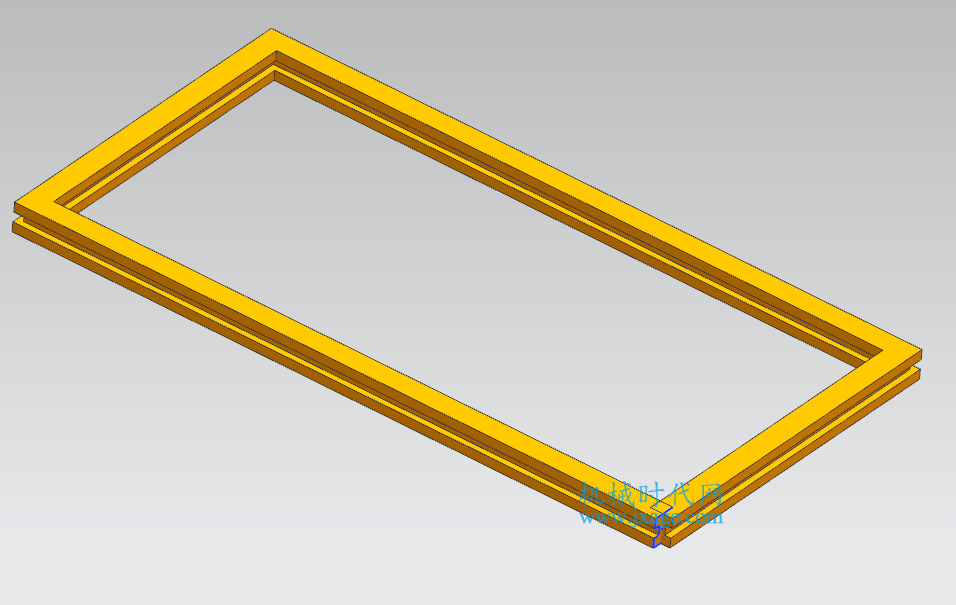

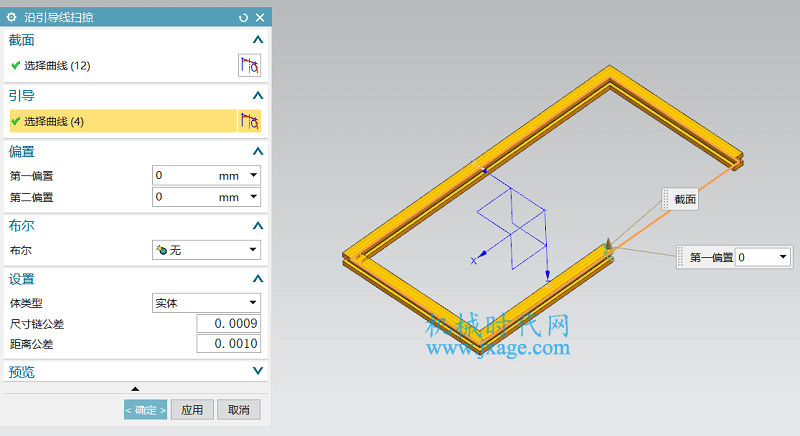

3.点击【沿引导线扫掠】命令，依次选择扫掠的截面和引导线，我们可以得到下面的结果。我们发现扫掠得到的结果并不完整。为啥会出现这种问题呢？

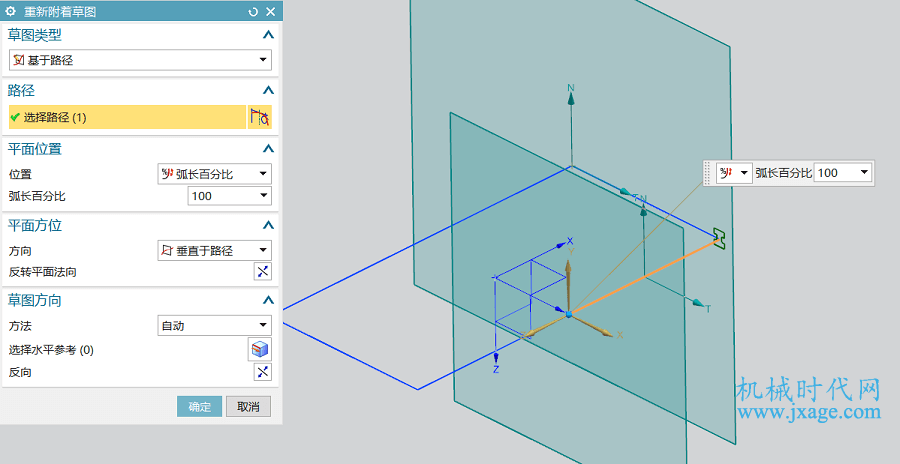

4.接下来，我们尝试将扫掠的截面移动到扫掠引导线的端点处，如下图所示。

我们可以看到扫掠得到的结果依然有问题，在引导线端点处有缝隙。

5.如何解决这个问题呢？很简单。我们只需要将引导线打断即可。编辑引导线的草图，如下图所示，将引导线由一段变为两段。

将扫掠的截面草图移动到引导线的打断处。

完成。
