NX建模（16）:NX偏置凸起命令的用法

NX在使用凸起命令时，必须保证凸起的截面曲线是封闭的，曲线可以是平面曲线，也可以是3D空间曲线。以下面的一个简单的例子简单介绍如何使用NX的凸起命令。

1.如下图所示，在球体的上方绘制了一个平面的封闭曲线。

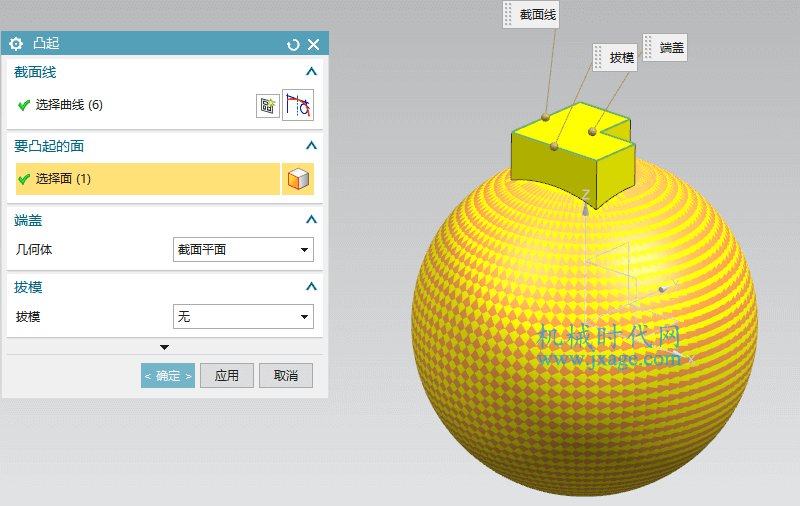

2.点击【插入】-【设计特征】-【凸起】，选择平面封闭的曲线作为凸起的截面线，选择球体表面作为要凸起的面，此时可以得到下面的结果。

将拔模设置为“无”。

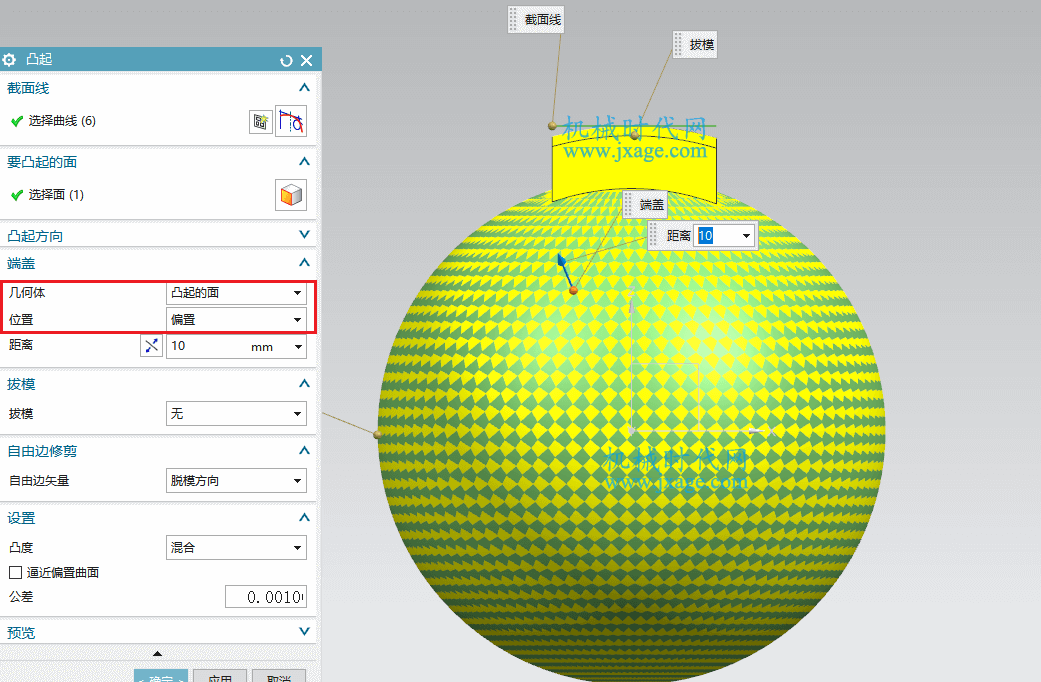

3.在端盖栏中将几何体的位置设置为“偏置”，距离为“10”,如下图所示。

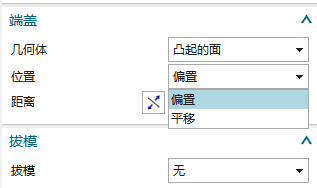

几何体位置有“偏置”和“平移”两个选项，http://www.jxage.com/wp-content/uploads/2019/06/5-1.png如下图所示。

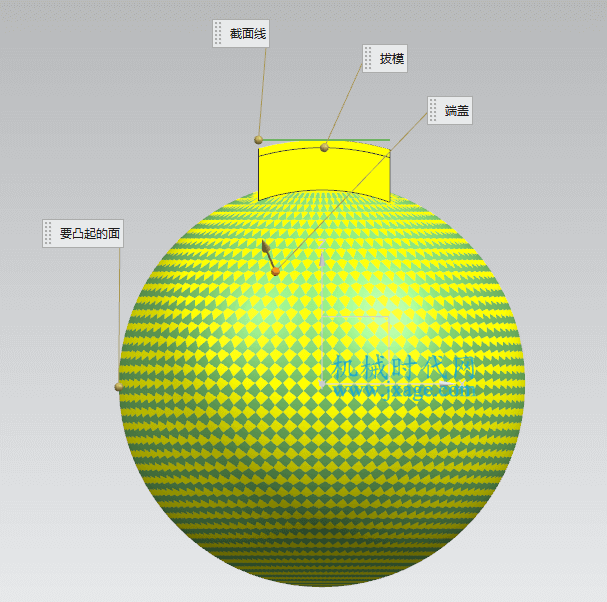

最终结果如下图所示。
