NX建模（18）：阵列面的用法

阵列面是NX中比较常用的阵列命令。下面我们简单介绍NX阵列面的使用方法。

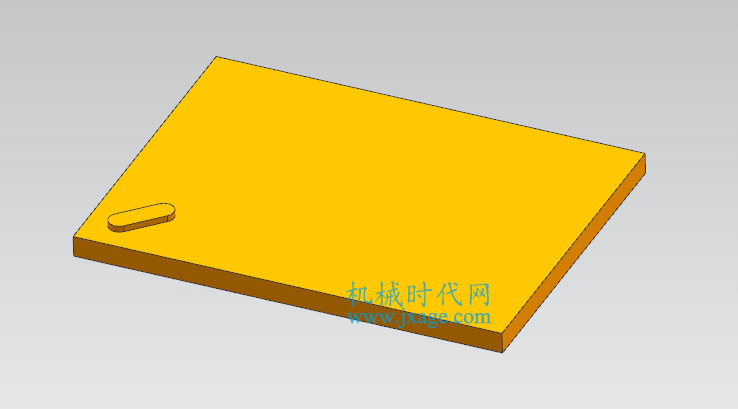

以下图为例。

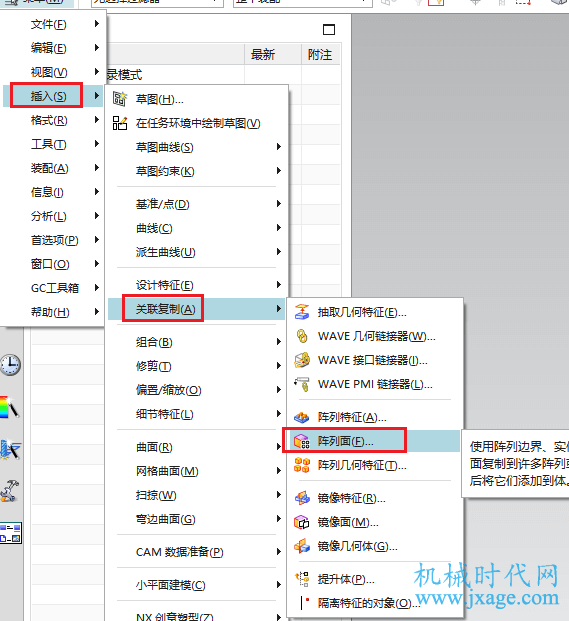

1.点击【插入】-【关联复制】-【阵列面】，如下图所示。

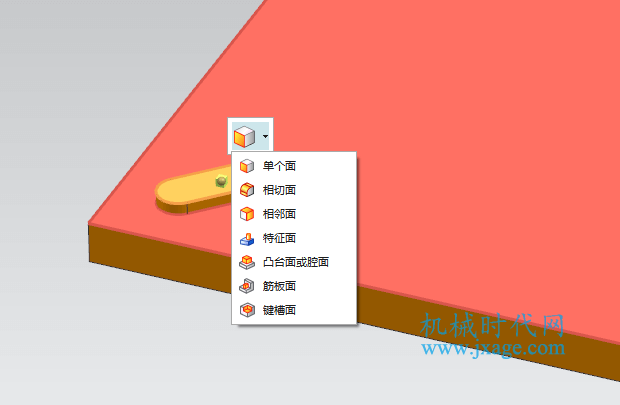

首先我们需要选择一组面，使用鼠标点击如下图所示的实体面，点击下拉箭头，选择“特征面”，如下图所示。

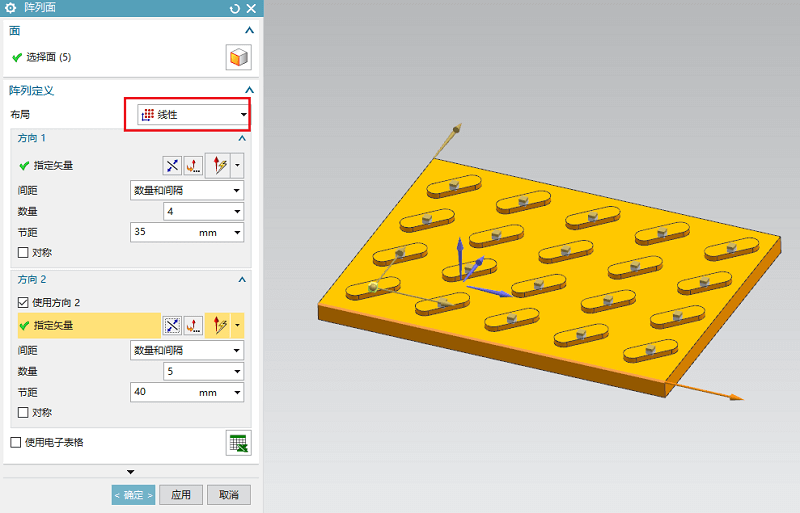

布局类型选择“线性”，两个方向的阵列设置如下图所示。

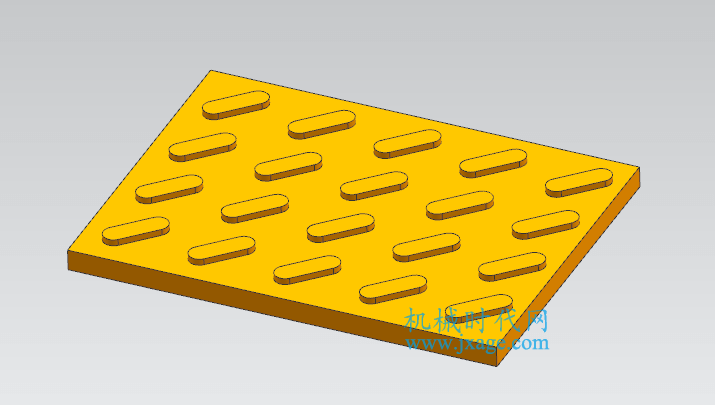

2.点击勾号完成阵列。

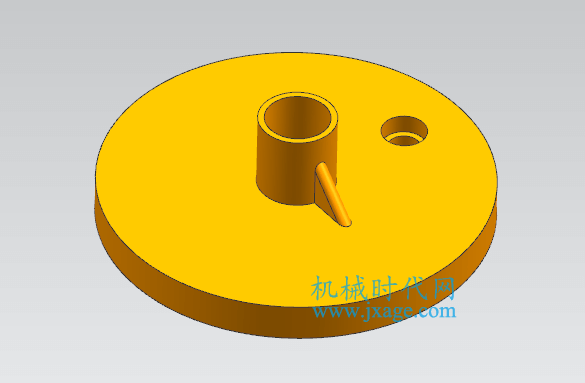

3.接下来介绍布局为“圆形”的阵列面，以下图为例。

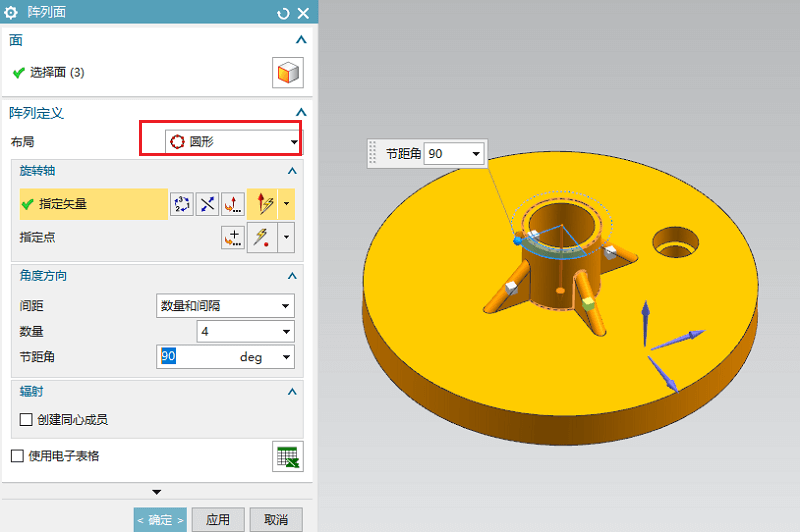

将阵列的布局设置为“圆形”，选择下图筋的3个面作为阵列面，数量设置为4，节距角为90°，如下图所示，点击应用完成。

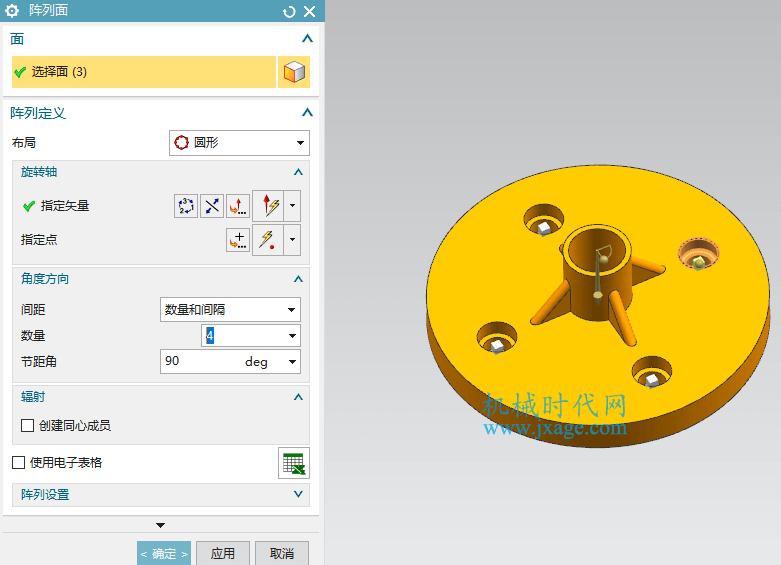

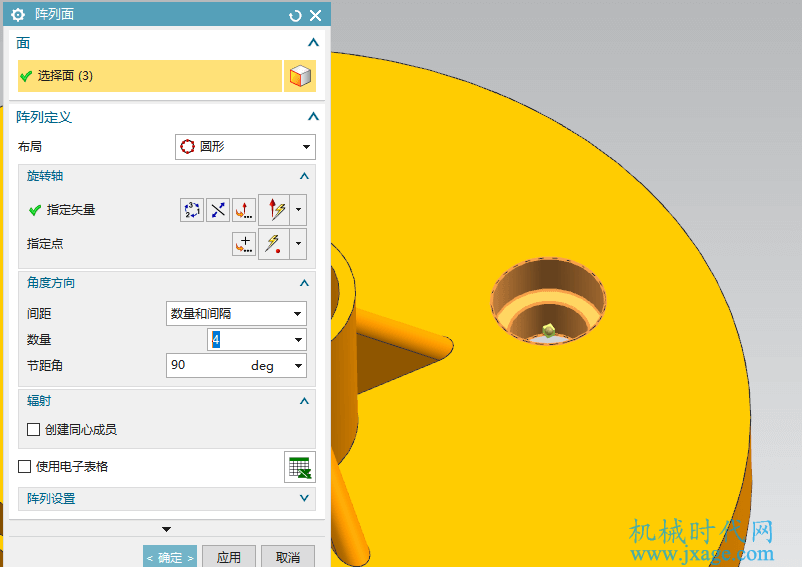

4.再次点击【插入】-【关联复制】-【阵列面】，将阵列的布局设置为“圆形”，选择下图圆孔的三个面作为阵列面对象。

此时可以得到如下图所示的结果。

完成。
