NX建模（19）：提取几何特征的用法

NX提取几何特征命令在平时的设计过程中使用的频率比较高，它能够让我们充分利用现有的几何特征并在其基础上进行设计，可以有效提高设计的效率。

下面我们简单介绍提取几何特征的使用方法。

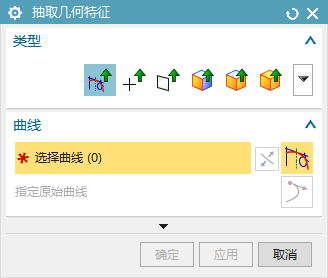

1.点击【提取几何特征】命令，类型选择“复合曲线”，如下图所示。

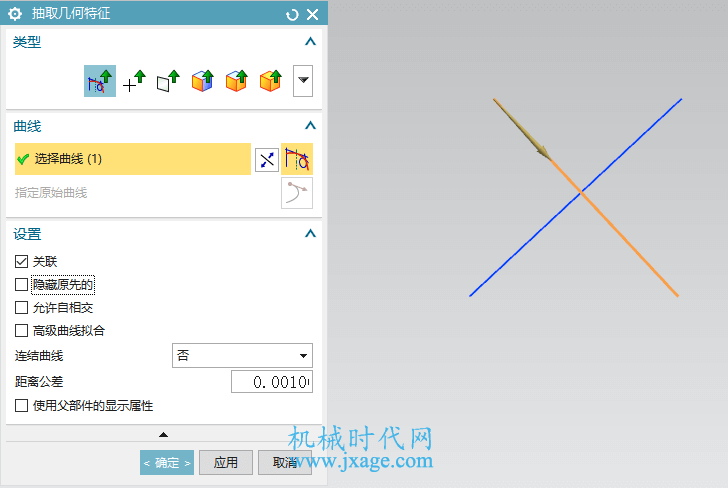

选择下图所示的直线段。我们可以在“设置”栏中看到四个复选框。其中“关联”表示提取的几何特征继承原始的几何特征的属性；“隐藏原先的”表示提取几何特征之后，原始的几何特征将会被隐藏。

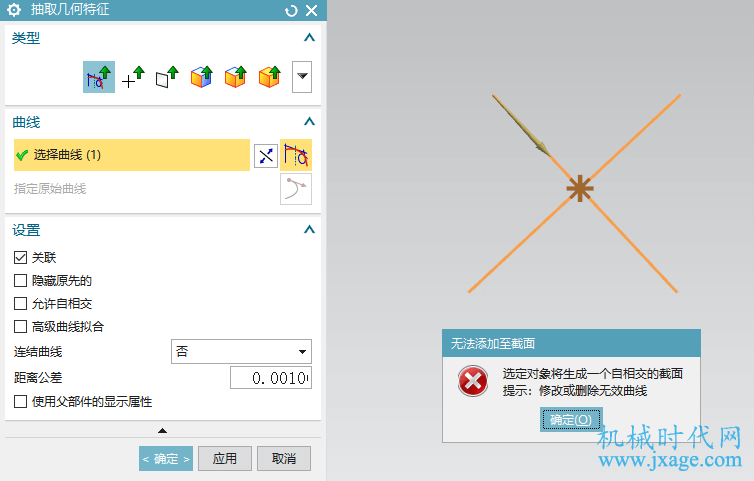

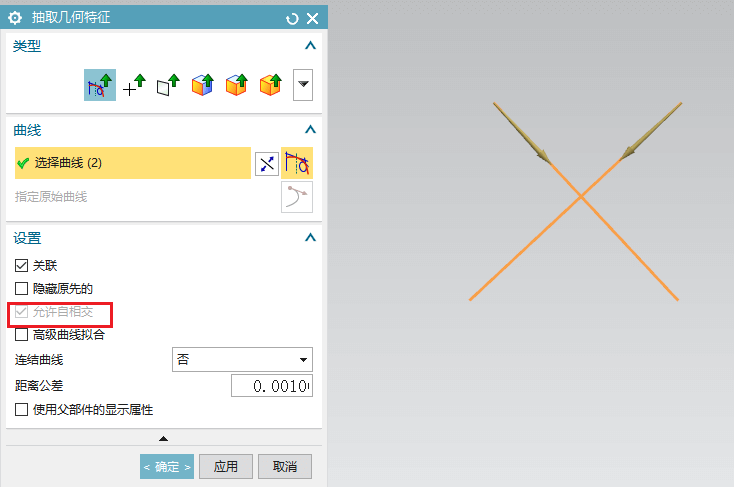

如果我们再次选择另一条直线，系统就会报错，如下图所示。此时我们只需要将“允许自相交”勾选即可。

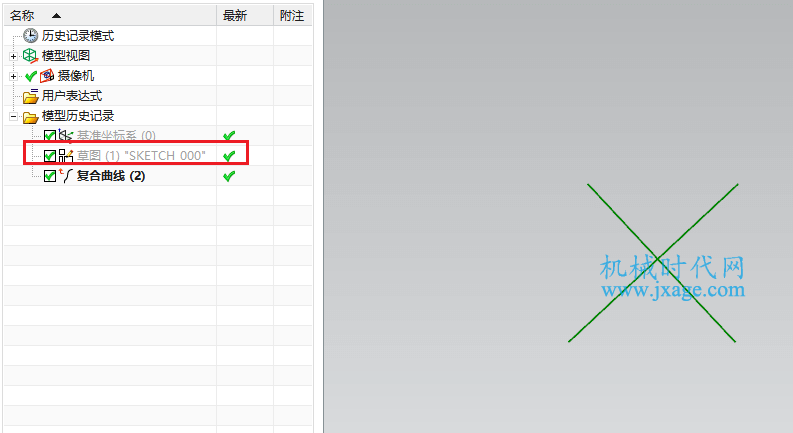

将原始的几何特征进行隐藏，我们可以看到提取出的几何特征，如下图所示。

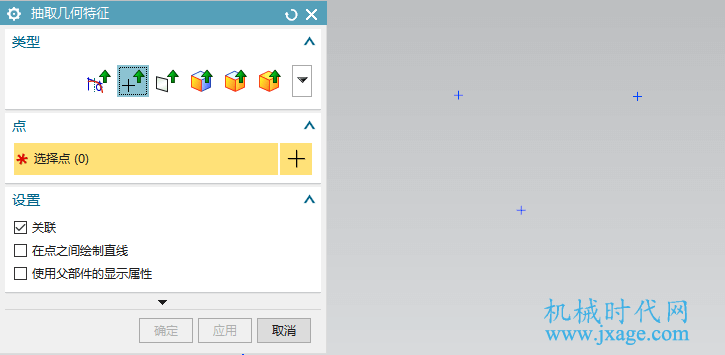

2.将类型设置为“点”，选择如下图所示的点。

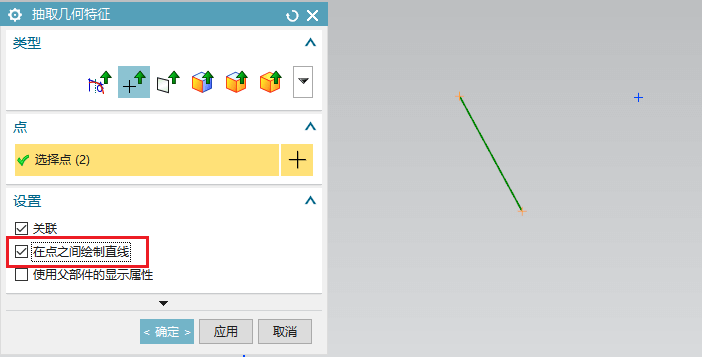

在设置中勾选“在点之间绘制直线”，再次选择另一个点，此时就会自动创建出直线。

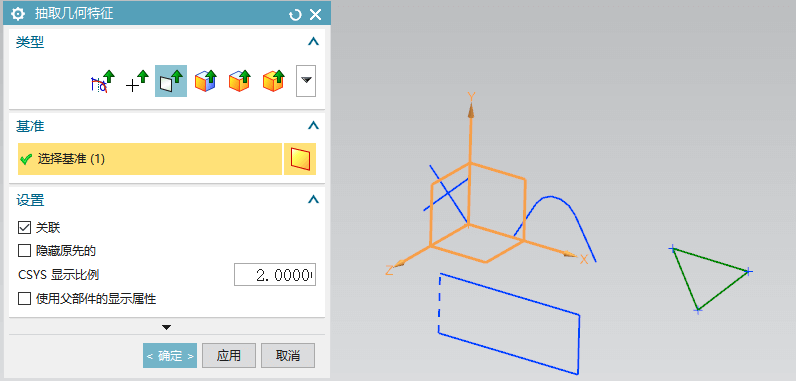

3.将类型设置为“基准”，我们选择如下图所示的基准轴。

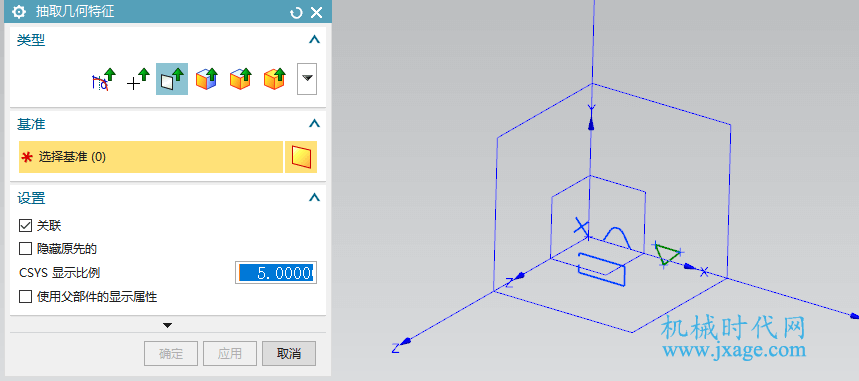

我们可以将CSYS显示比例设置为5，此时就可以创建出一个放大的坐标系。

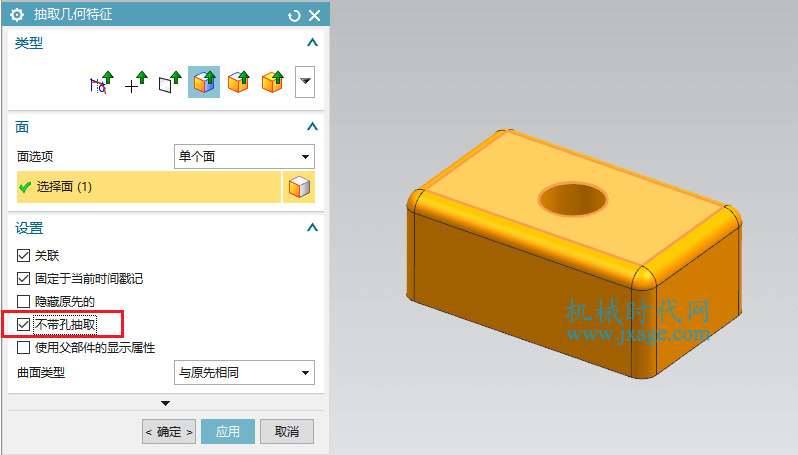

4.将类型设置为“面”，在设置中勾选“不带孔抽取”，选择如下图所示的面。

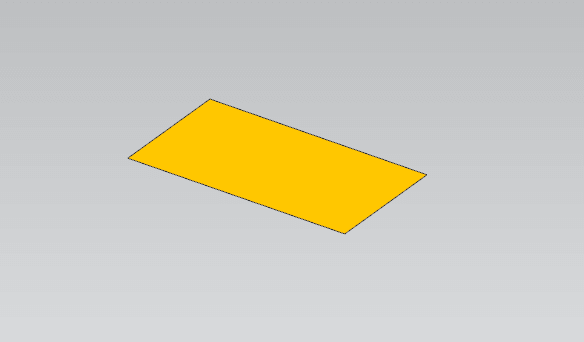

将上图的实体进行隐藏，我们可以提取出如下图所示的不带孔的面。

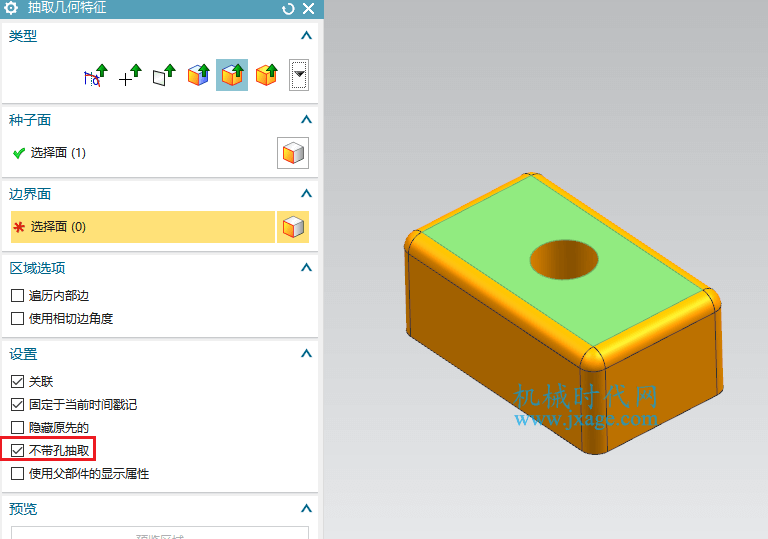

5.最后看看面域。在设置中勾选“不带孔抽取”，选择如下图所示的面作为种子面。

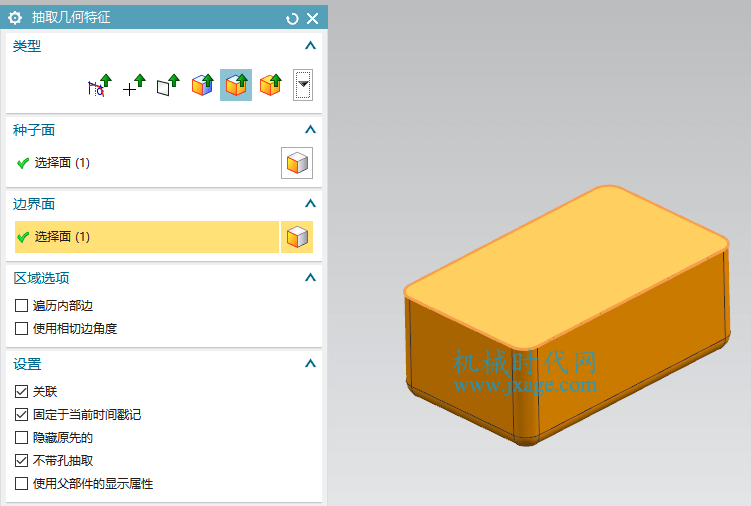

选择下图的面作为边界面。

将原始几何进行隐藏，我们可以提取出如下图所示的曲面。
