NX建模（20）：NX阵列特征的用法

NX阵列特征中的线性阵列非常简单，但是其中的有些功能对NX新手来说还是比较陌生的。下面简单介绍其中的一些实用的功能。

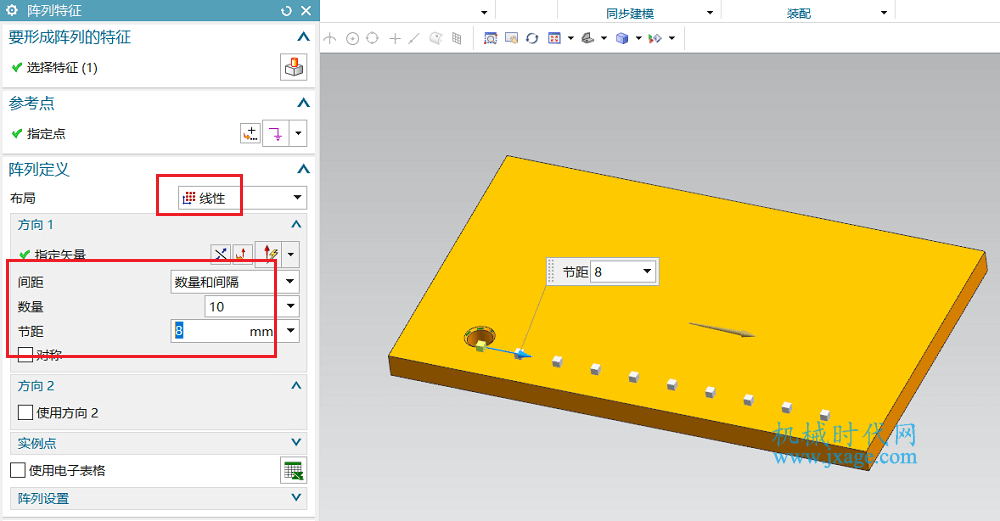

1.以下图为例。我们对圆孔特征进行阵列，间距方式选择“数量和间隔”，数量为10，节距为8，如下图所示。

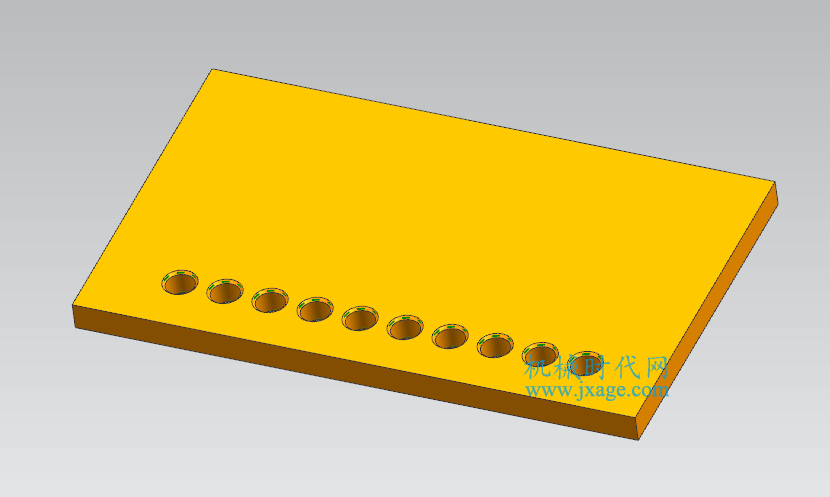

点击确定完成。

2.上面的操作是NX特征阵列中最简单的一种了，阵列成员之间的间距都是相等的。下面介绍另外一种成员间距变化的操作，还是以圆孔为例。

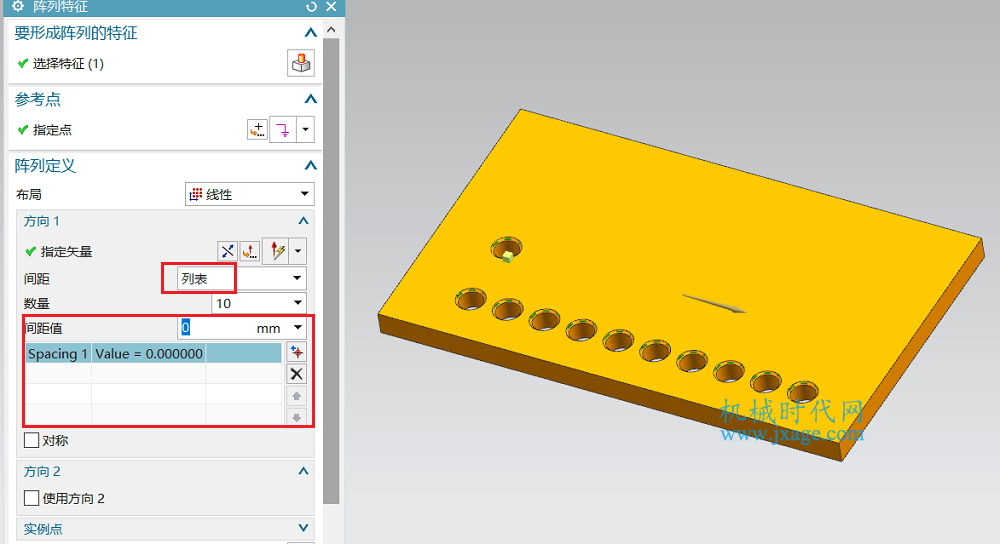

如下图所示，我们将阵列的间距设置为“列表”，数量设置为10，点击右侧的“添加新集”命令，设置间距值。

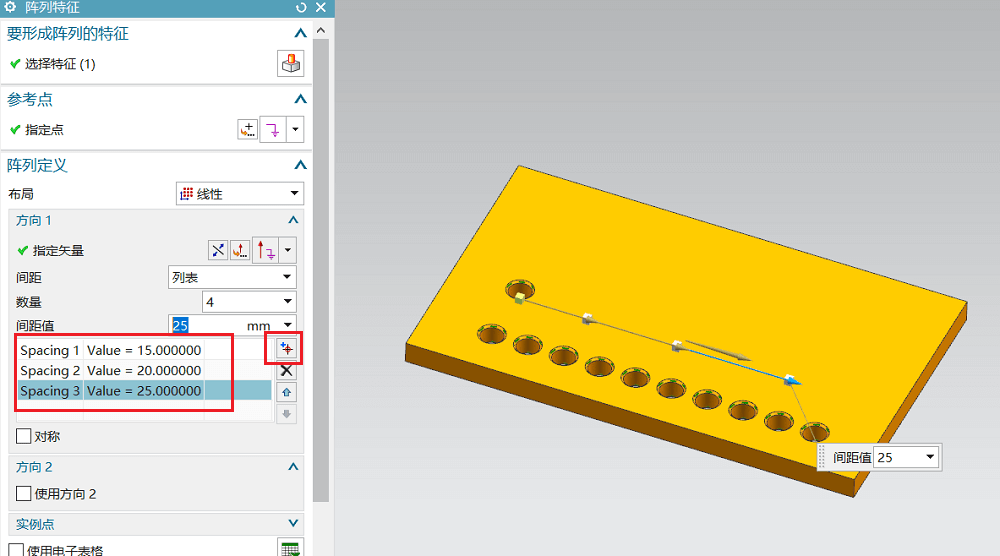

因为我们的阵列成员个数为4，所以依次设置3个间距值，分别为15,20,25，如下图所示。

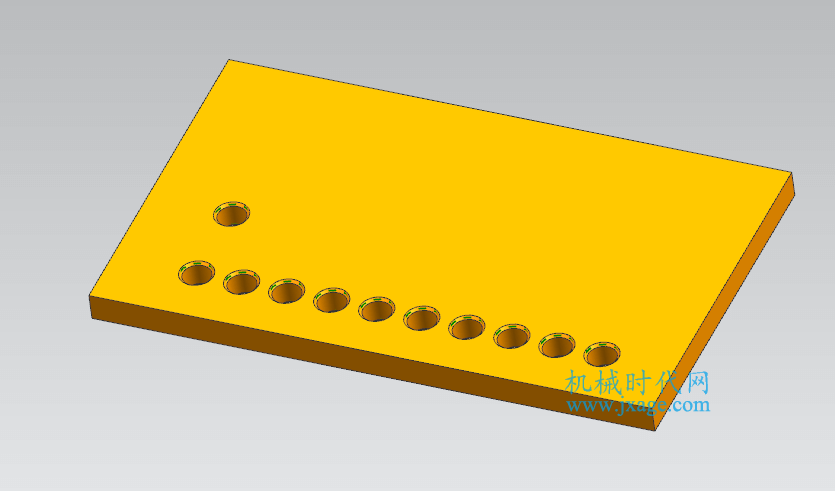

完成后如下图所示。

3.上面的操作对于阵列个数较少的情况下比较实用，但是假如我们需要阵列100个呢？难道需要输入99个间距？

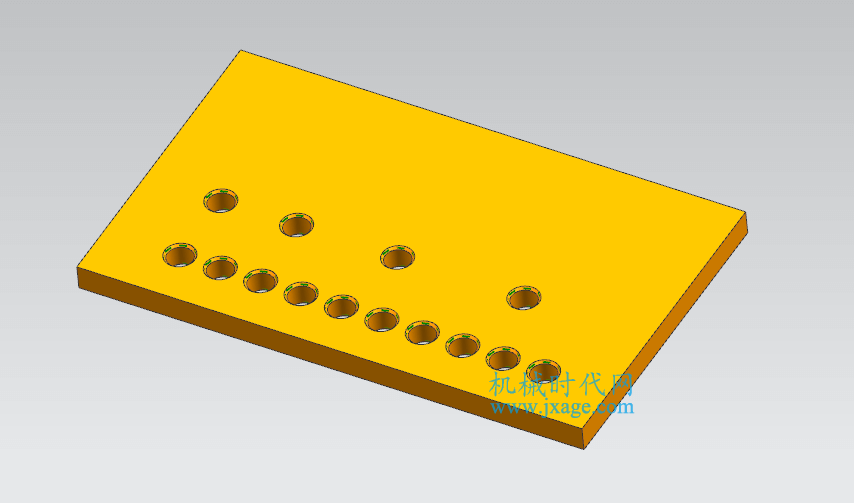

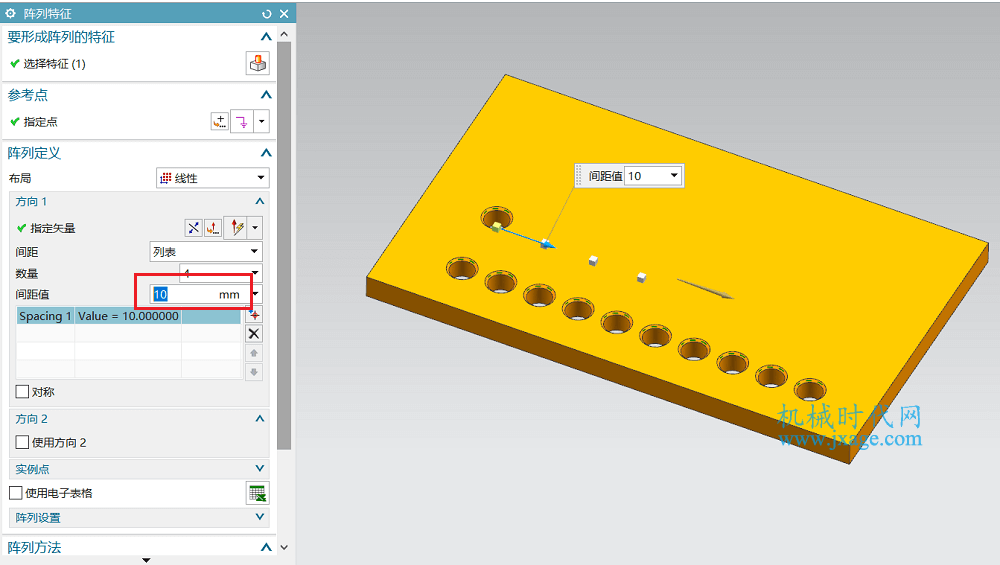

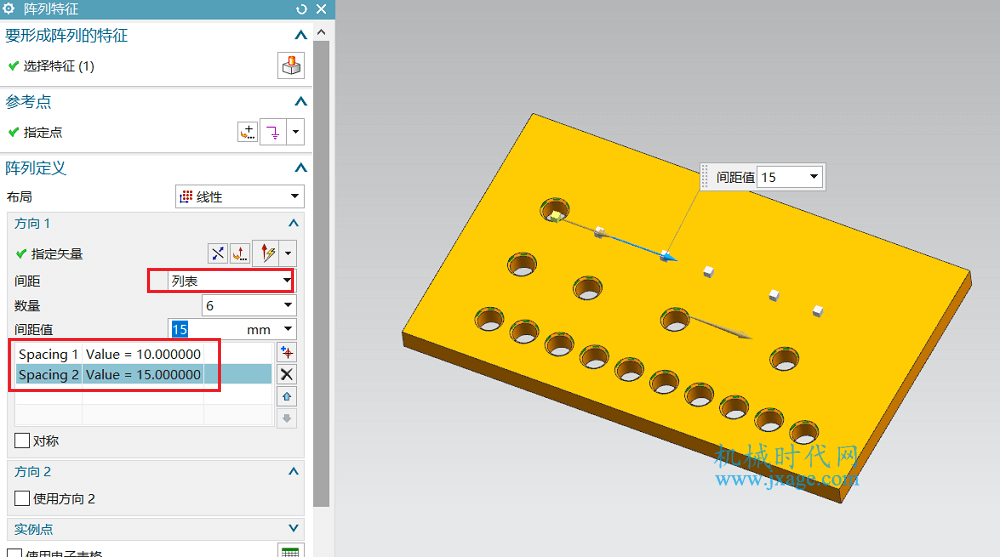

这时我们可以使用另外的方法。假如我们只要阵列6个，设置两个间距值分别是10和15即可。这时第2个成员和第3个成员的间距为10,15。第4和第5个阵列对象的间距也依次为10,15，后面的阵列对象依次循环。
