NX建模（21）：NX阵列增量的用法

NX的阵列命令可以大量的复制出某个实体的多个副本，这些阵列成员可以是相同的，也可以不相同。那么如何通过NX阵列命令创建出不同的阵列对象呢？

很简单。在NX的阵列命令中，有一个阵列增量的功能，可以帮助我们实现通过阵列创建不同的阵列对象。

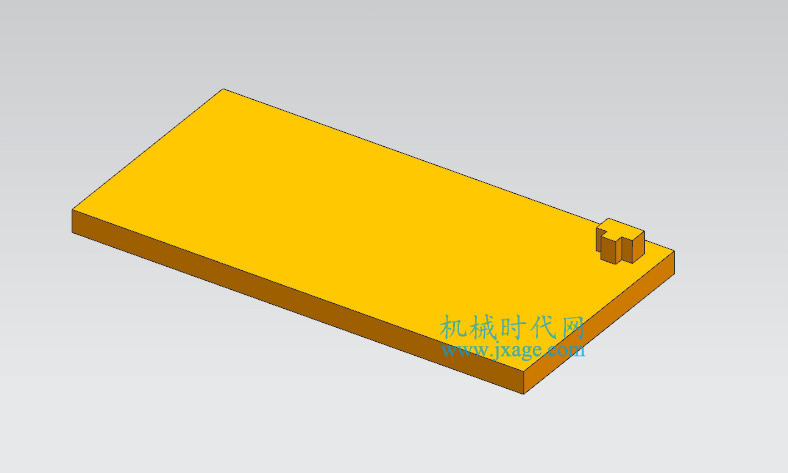

以下图为例，简单介绍阵列增量的使用方法。

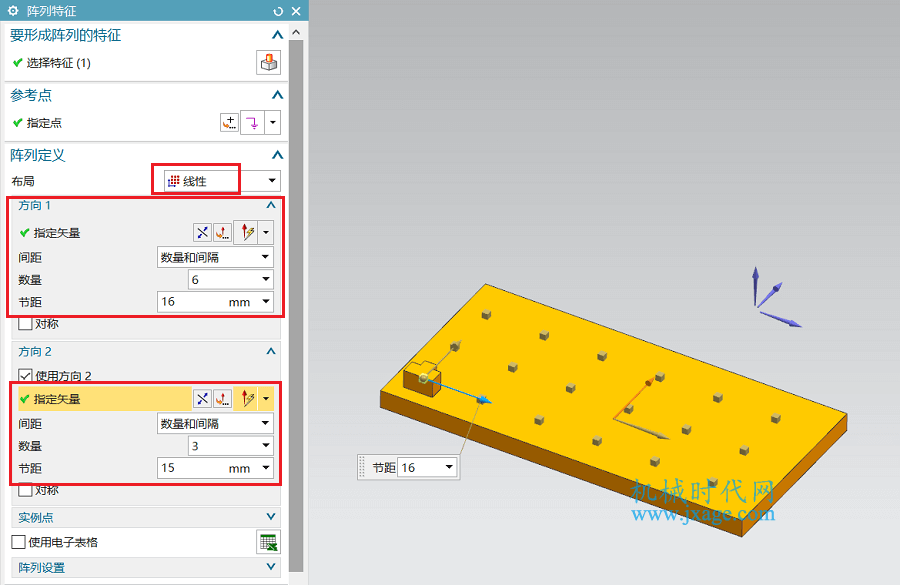

1.点击【插入】-【关联复制】-【阵列特征】，弹出下图所示的窗口。布局选择“线性”，依次设置方向1和方向2的阵列成员的数量和间距，如下图所示。

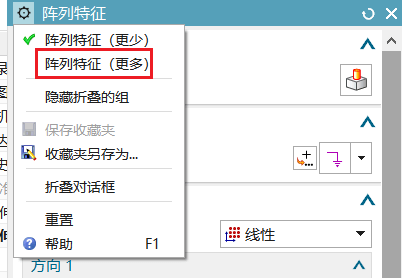

2.在默认情况下，阵列增量功能是隐藏的，我们可以点击“阵列特征”窗口左上角的齿轮按钮，勾选“阵列特征（更多）”就可以显示出来。

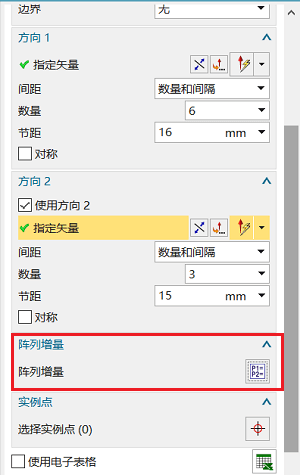

此时我们可以看到如下图所示的“阵列增量”功能。

3.点击如下图所示的阵列增量按钮。

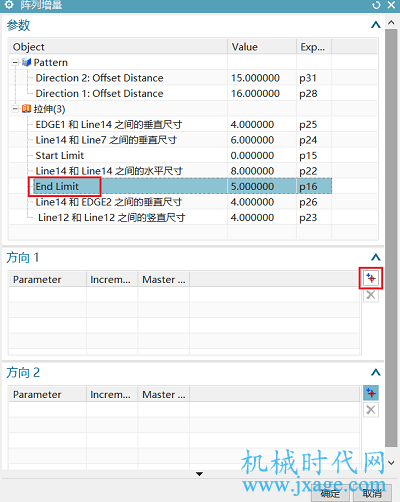

弹出下图所示的窗口。在下面的窗口中显示了很多尺寸，选择下图所示的“End Limit”。该尺寸代表拉伸特征的高度，点击方向1右侧的按钮，输入一个增量表示拉伸特征的高度在方向1上的增量。

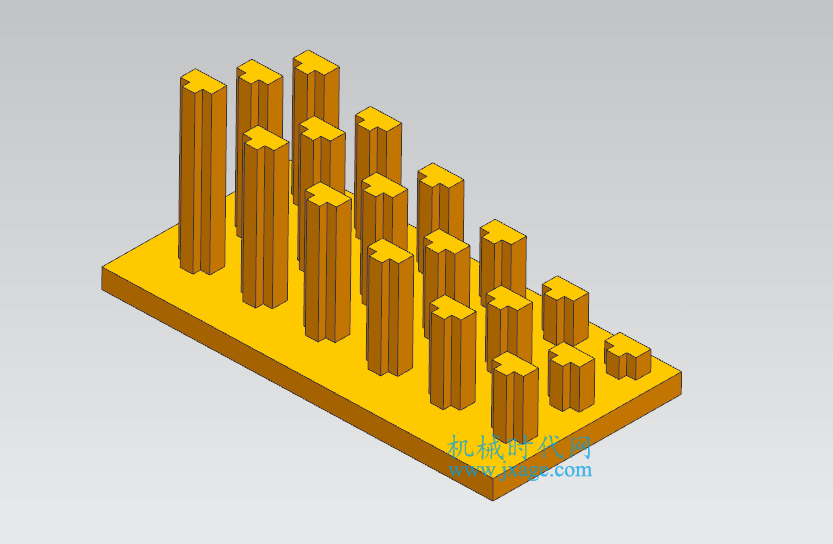

这里我们设置方向1的增量为5。点击确定，完成阵列特征的创建，我们可以得到如下图所示的结果，我们可以看到拉伸特征在方向1上高度以5的增量逐渐递增。

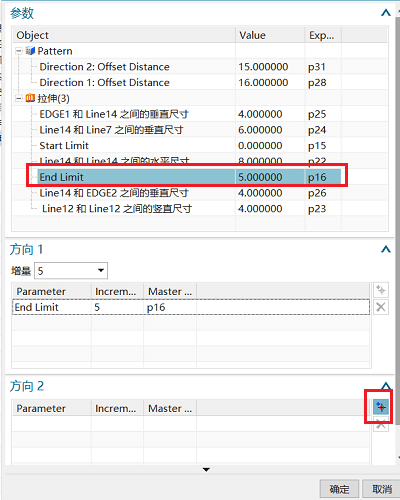

4.再次选择方向2右侧的按钮，设置拉伸特征在方向2上的高度增量为5。

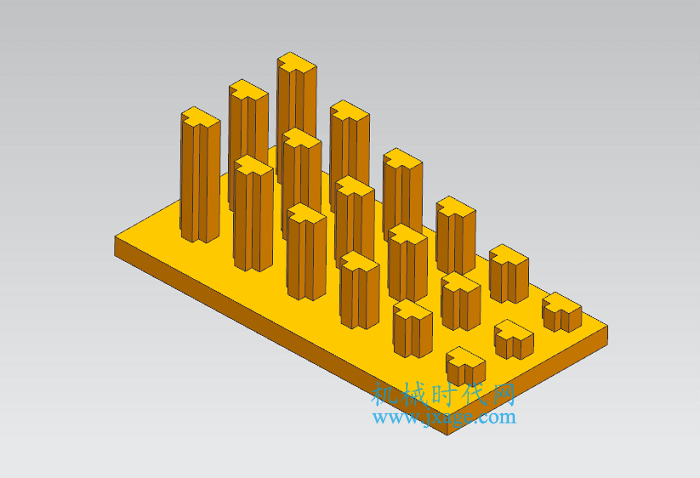

点击确定，完成阵列特征的创建，我们可以得到如下图所示的结果，我们可以看到拉伸特征在方向1和方向2上的高度均以5的增量逐渐递增。

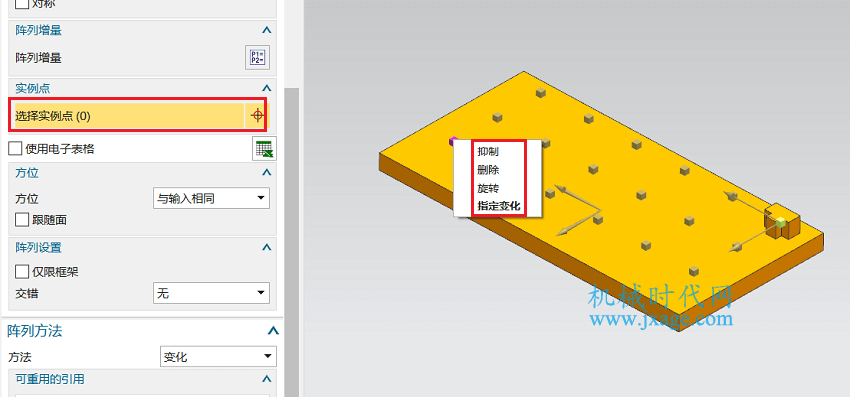

5.最后介绍实例点的用法。我们可以通过实例点来对阵列成员的显示进行设置，比如某个阵列成员的删除、抑制或者旋转和指定变化，如下图所示。

如下图所示，我们将左上角的阵列成员进行删除，可以得到如下图所示的结果。
