NX建模（24）:NX如何一步画出立体五角星？

之前看了很多前辈通过不同的方法绘制出立体的五角星，今天给大家介绍一种简便的方法。

步骤如下：

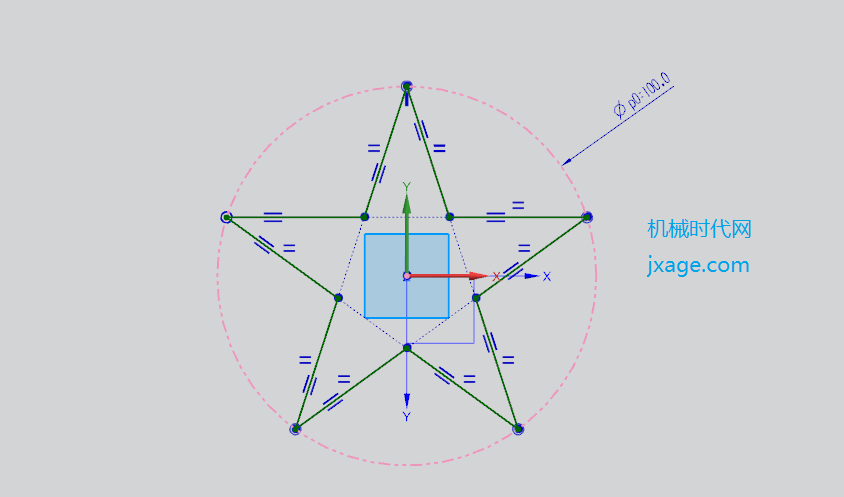

1.首先我们在基准平面上绘制如下图的所示的草图。

2.点击拉伸命令，截面线选择上一步创建的草图，拉伸厚度为10，采用对称拉伸。

同时我们将拔模设置为“从截面-对称角”，默认的角度为20。

我们将拔模角度设置为：90-atangent(10/(50*sin(18)))，此表达式的值为：57.0885。

3.点击拉伸特征，鼠标右击选择“将草图设为内部”。

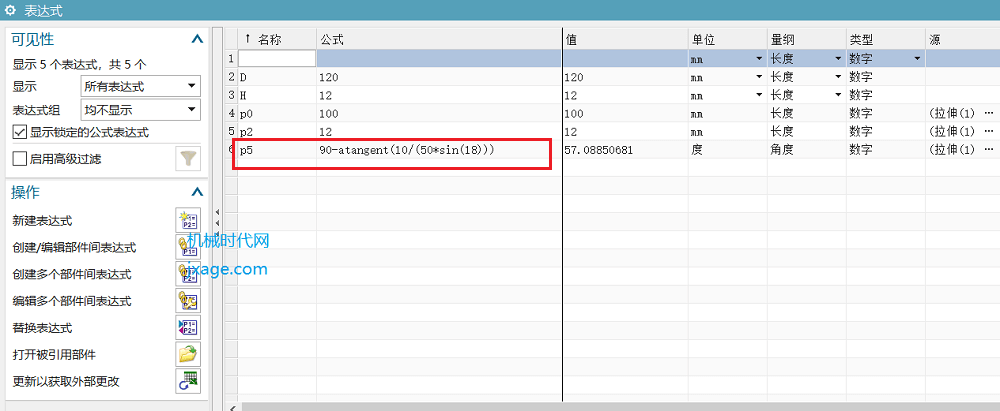

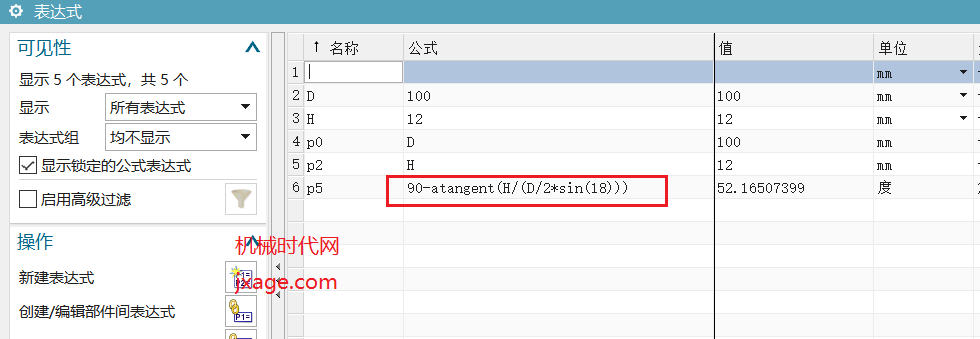

4.接下来我们将立体五角星设置成一个全参的模型。打开表达式窗口，我们可以看到P0，P2和P5三个尺寸，同时我们再创建两个参数D和H，D代表五角星外接圆的直径，H代表立体五角星的最大厚度，如下图所示。

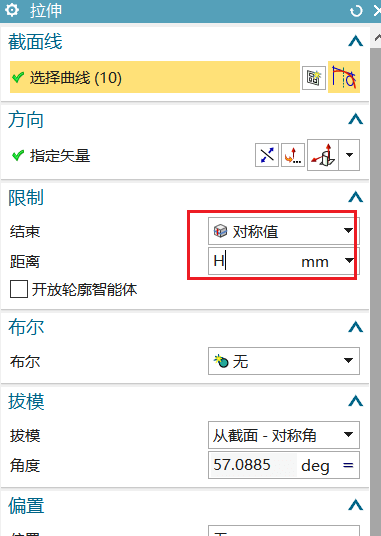

将拉伸特征的距离设置为H，如下图所示。

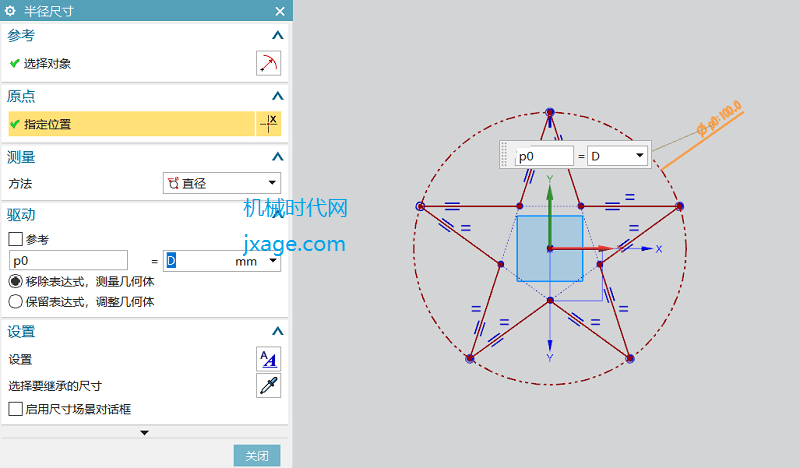

5.将五角星外接圆的直径设置为D。

这样我们就可以通过在表达式窗口中通过设置参数的数值得到不同的结果。

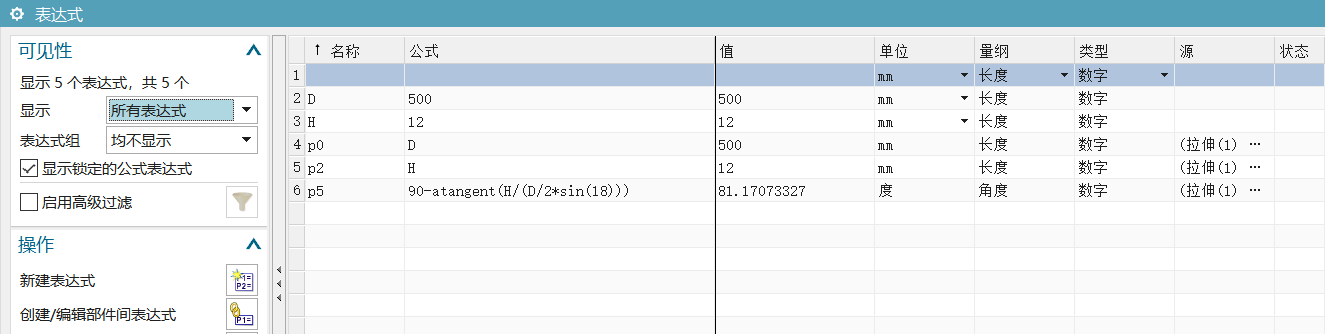

改变D和H的值，如下图所示。

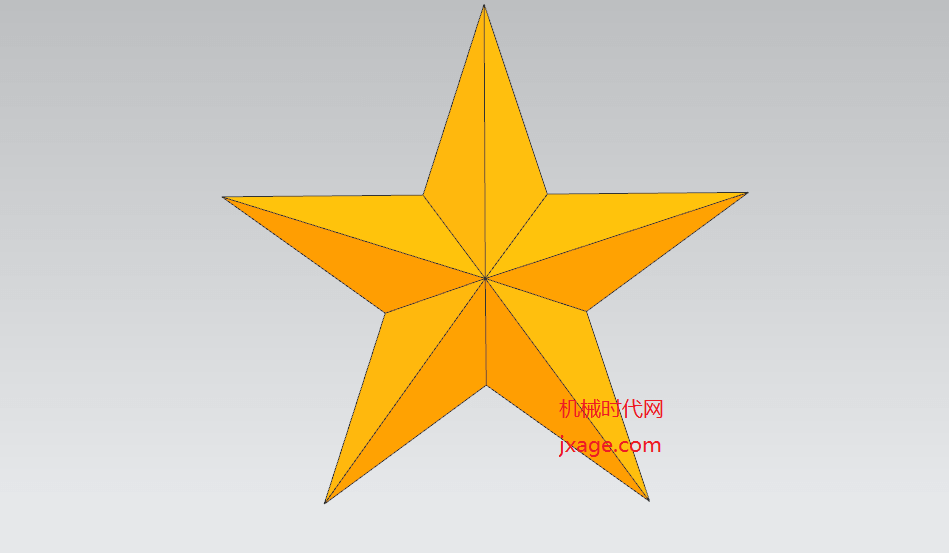

完成。
