NX制图（8）：工程图模块之如何创建局部剖视图

我们想表达一个零件的内部结构，除了使用剖视图，还可以通过切除零件的一部分材料从而创建局部剖视图来完成。

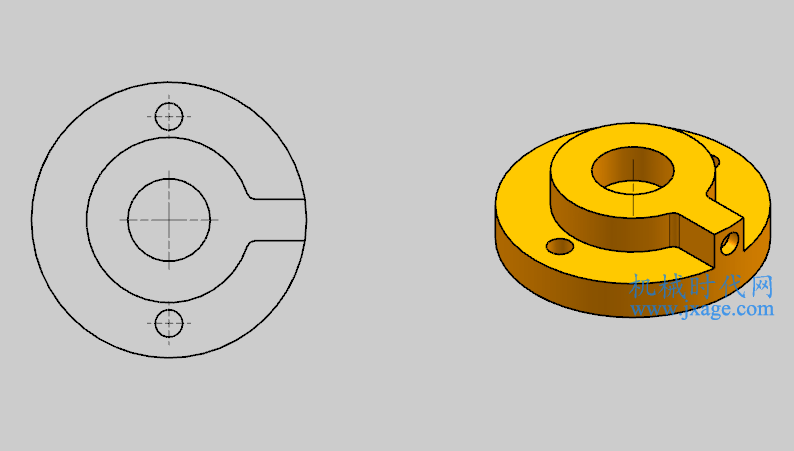

以下图为例简单介绍如何创建局部剖视图。

方法：

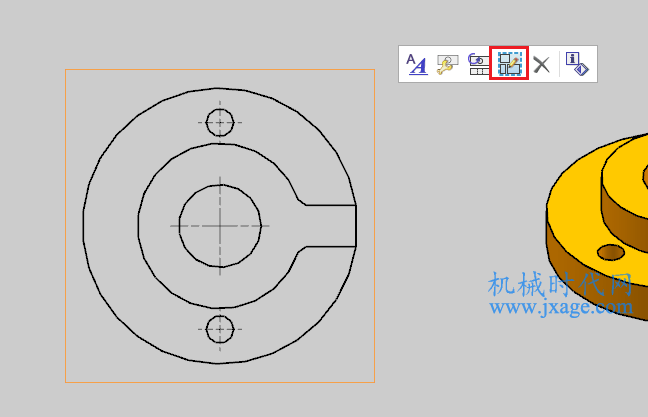

1.创建局部剖视图首先需要创建剖视图的边界曲线。选择下面的视图，然后鼠标右击选择下图红色方框里的按钮，进入草图环境。

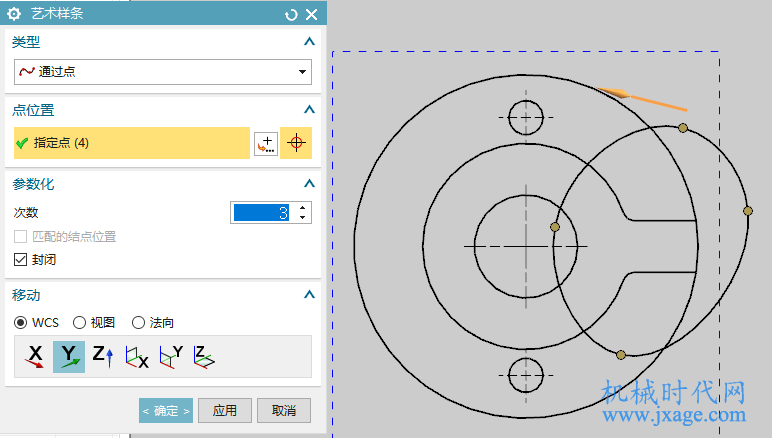

通过艺术样条创建下图所示的封闭曲线。注意边界曲线可以是封闭也可以不封闭，曲线可以是草图曲线也可以是基本曲线，但不能用直线命令创建。

退出草图环境。

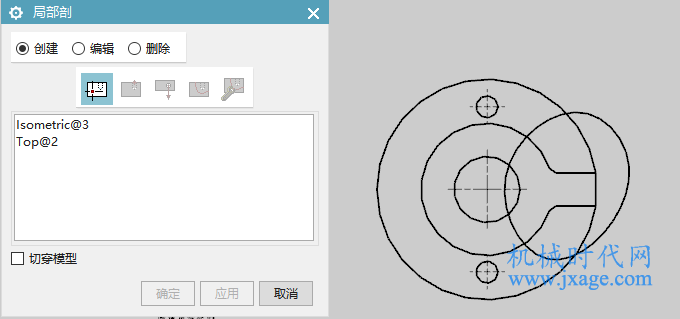

2.点击局部剖视图按钮，首先选择下面的视图作为生成剖视图的视图。

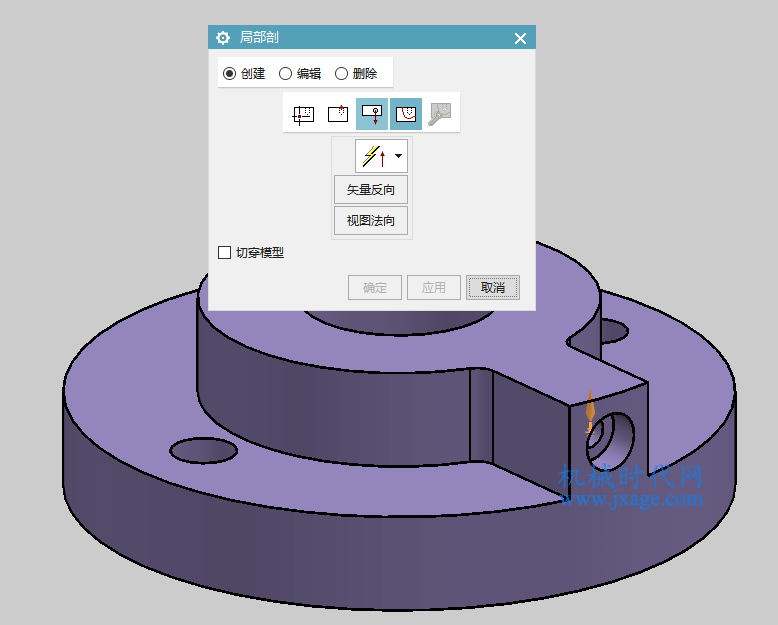

选择下图黄色箭头所在的圆孔作为基点，此时箭头的方向默认为上。

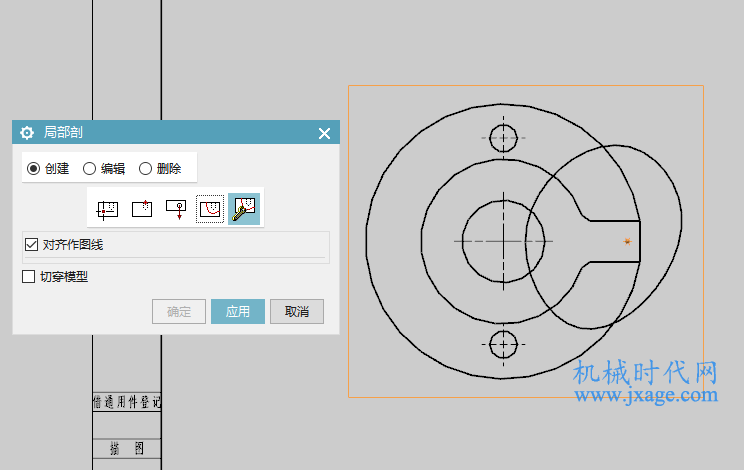

点击鼠标中键，选择步骤1草绘的曲线作为局部剖视图的边界曲线。点击应用完成剖视图的创建。

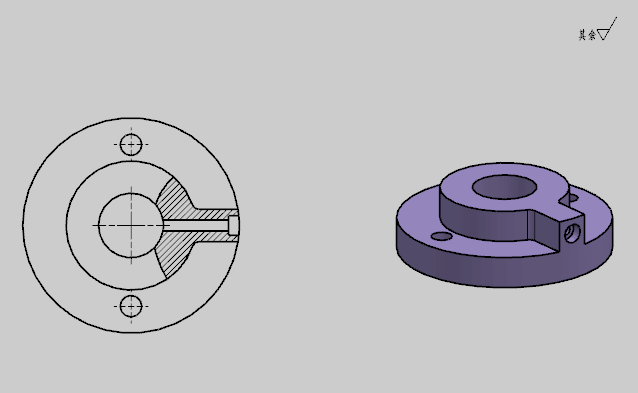

完成。

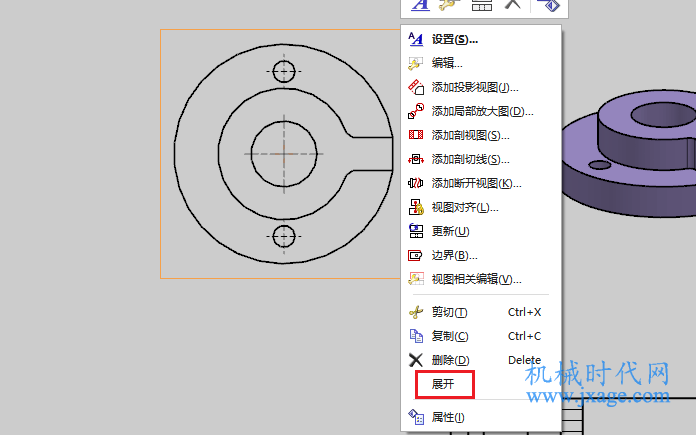

3.我们还可以将视图进行展开，在展开的视图中创建边界曲线。

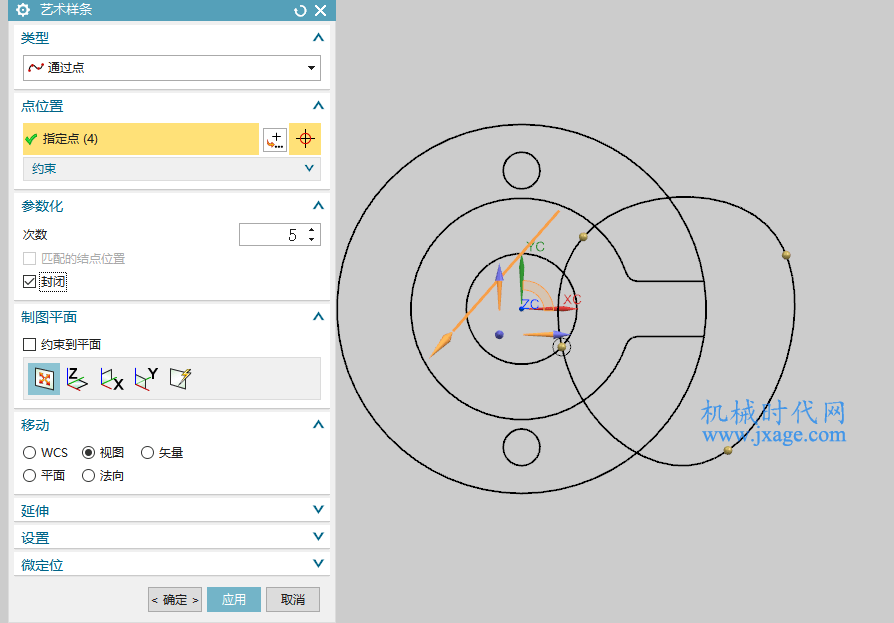

创建下图所示的样条曲线，如果找不到的话，可以在命令查找器里进行搜索。

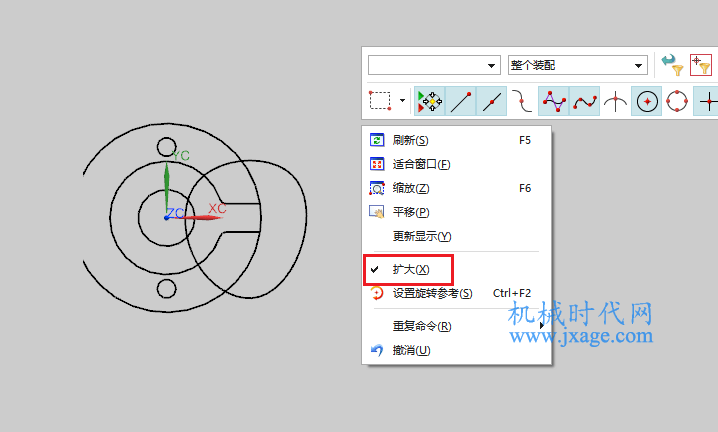

鼠标右击选择“扩大”，回到原来的视图环境。

4.接下来，按照步骤2一样的操作创建局部剖视图。
