NX制图(12):如何创建各种中心线?(二)

  • 7,223 次阅读
  • 阅读模式

上一期我们介绍了如何创建中心标记、螺栓圆中心线等创建方法,其实除此之外,还有很多其他类型的中心线,比如2D中心线、3D中心线、对称中心线、自动中心线等。首先我们简单介绍如何创建2D中心线。

方法:

一、2D中心线

2D中心线一般在对称零件中间要创建一条中心线。

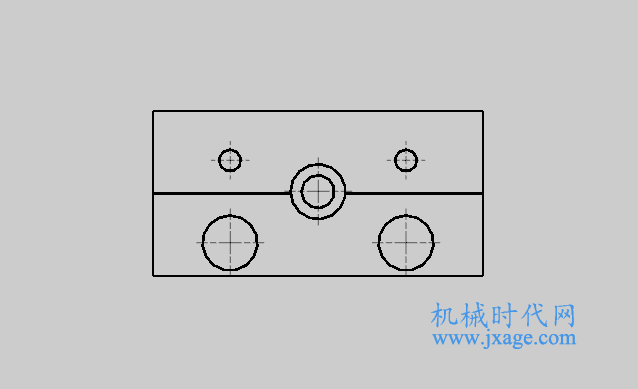

1.首先我们创建一个基本视图,以下图为例。

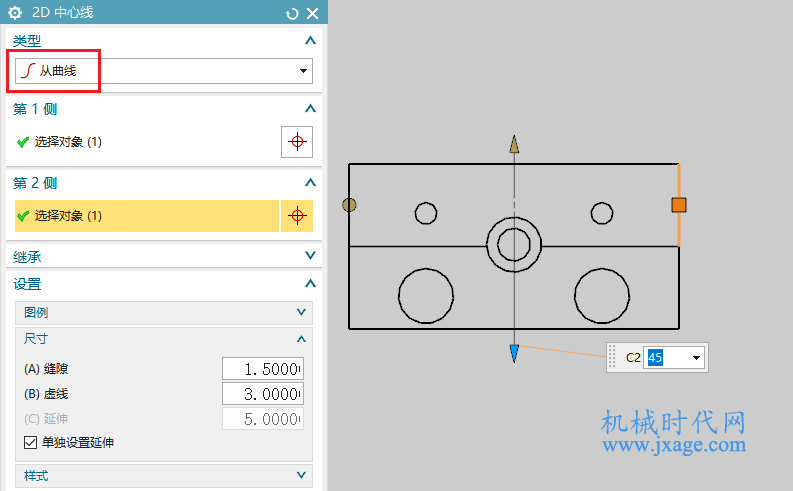

2.点击【2D中心线】,类型选择“从曲线”,然后依次选择下面视图两侧的直线,即可创建出2D中心线,勾选“单独设置延伸”,我们可以将中心线两端的长度适当进行调整。

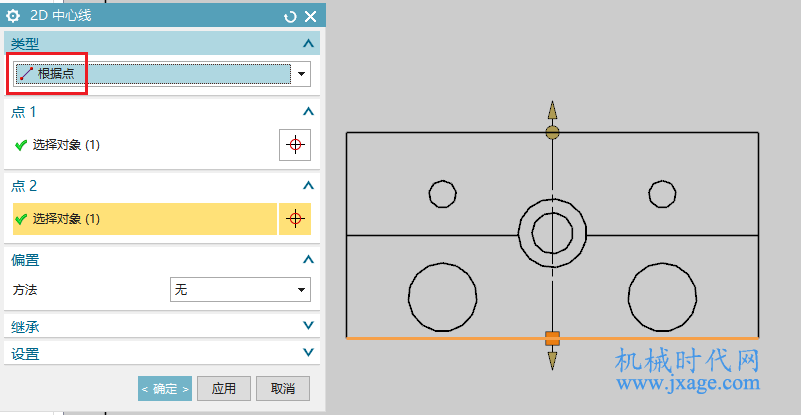

当然我们的类型选择“根据点”,这样我们就可以选择两个点创建出中心线,如下图所示。

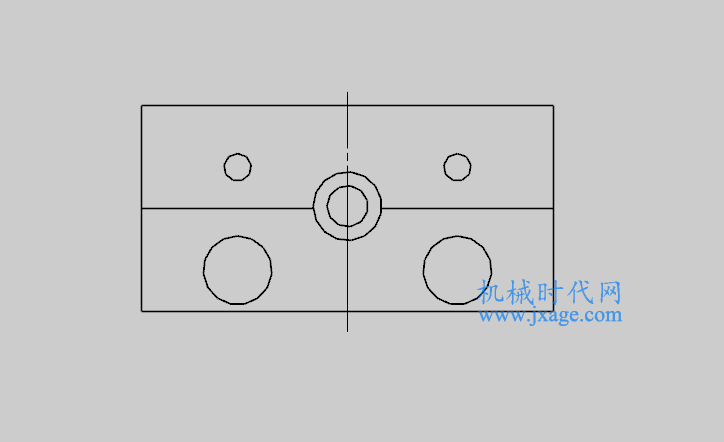

3.完成。

二、3D中心线:

3D中心线:可以对空间的管路,一般如果是圆柱面,回转面组成的都可以用到它。

方法:

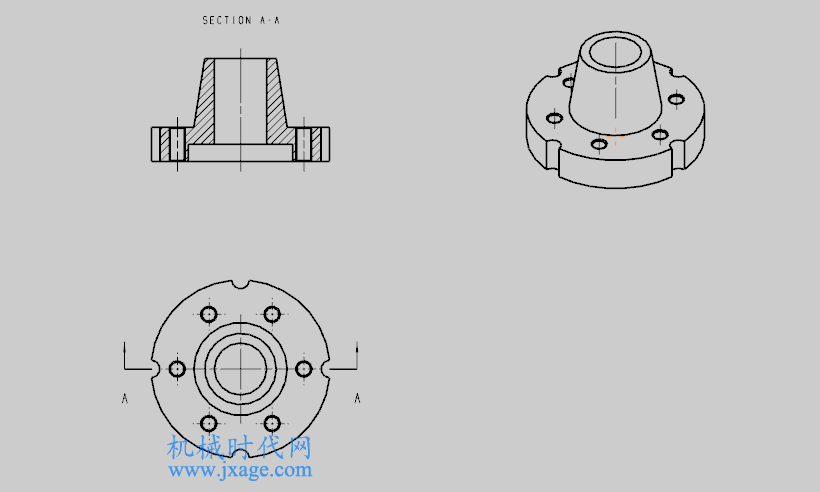

1.以下图为例,简单介绍创建3D中心线的方法。

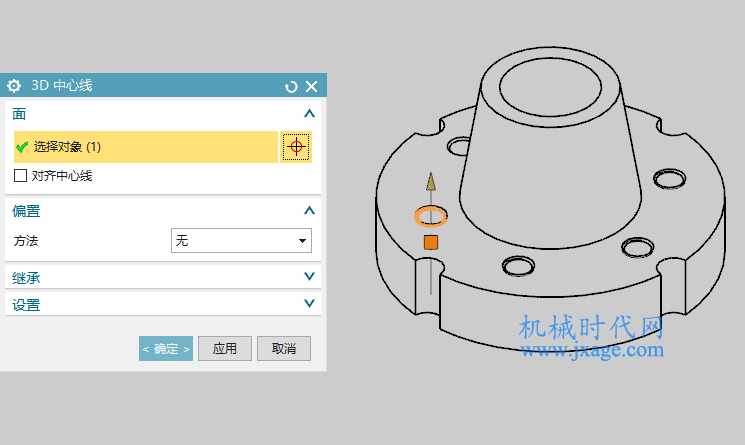

2.点击【3D中心线】,选择一个圆柱面,如下图所示,即可创建出3D中心线。在3D中心线命令窗口里有个选项“对齐中心线”,我们可以实现多个3D中心线对齐。

3.完成。

三、对称中心线

对称中心线:对于一个完全对称的零件,机械制图里允许只画四分之一或者八分之一,这时就需要创建对称中心线。

方法:

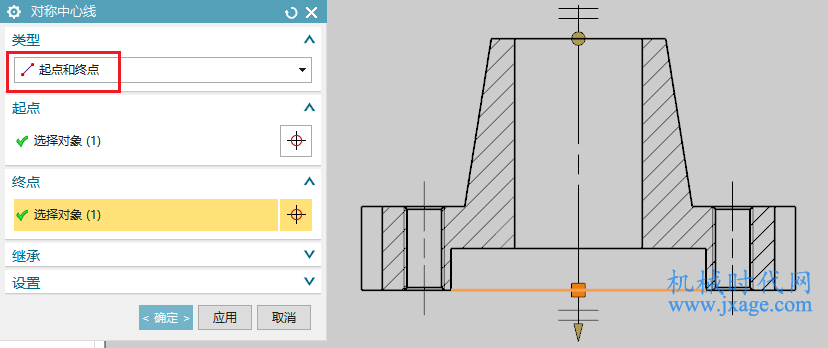

1.点击【对称中心线】,类型选择“起点和终点”,依次选择下图所示的两个点即可创建对称中心线。
