NX制图（17）：剖面线命令的用法

利用剖面线命令可以指定相关区域进行填充，区域的边界可以是实体边界，也可以是工程图中的绘制的相关曲线。

该命令一般很少使用，不过有时还是需要我们去调节一下剖面线的，比如自动出来的剖面线稀密程度或者剖面样式可能不是我们想要的，默认出来的剖面线都是金属材料的样式，非金属材料就需要手动修改。

以下面的例子进行简单介绍。

方法：

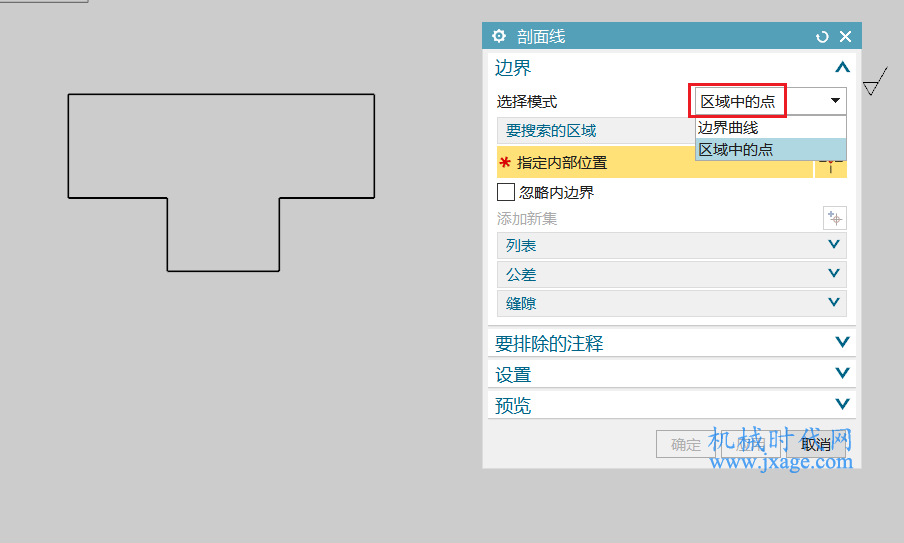

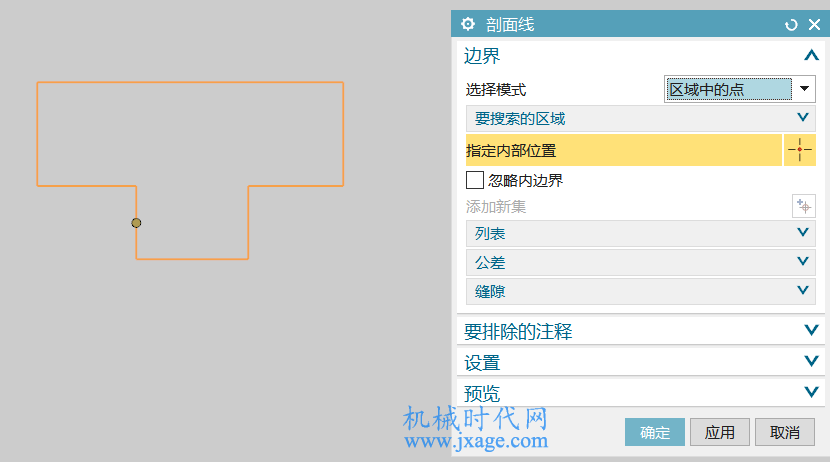

1.首先点击剖面线命令，选择模式选择为“区域中的点”，如下图所示。

使用鼠标点击下图左侧的封闭图形。

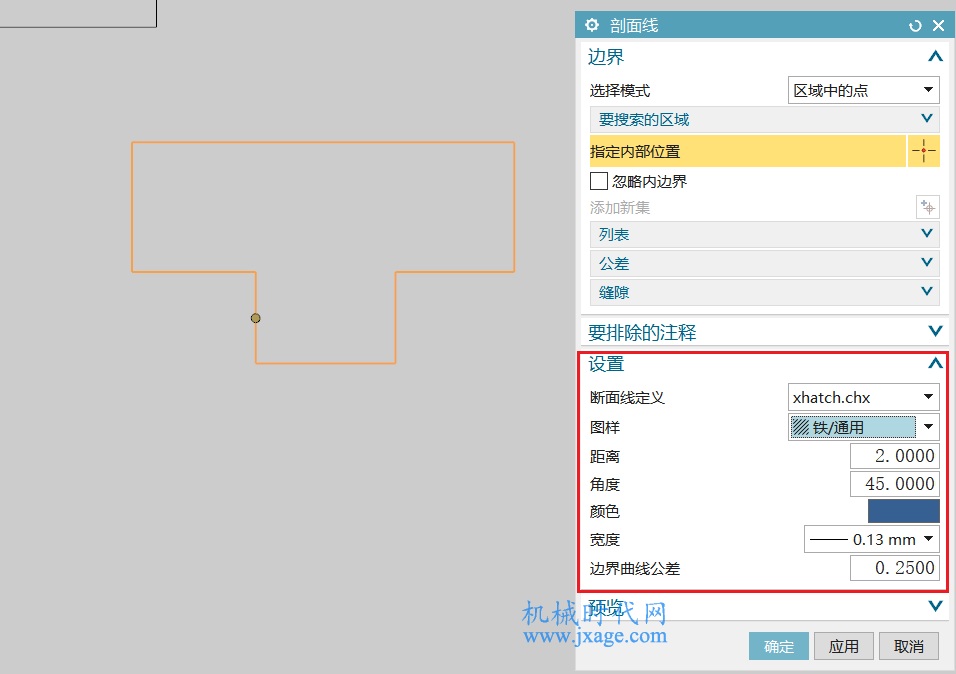

2.设置剖面线的相关属性，比如图样、距离、角度和颜色，如下图所示。

剖面线创建完成。

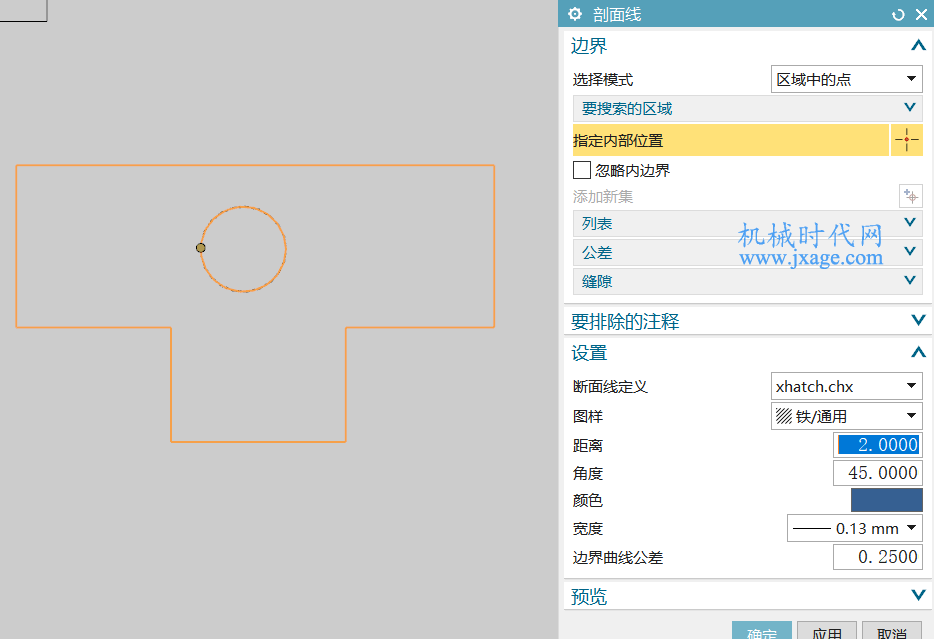

3.现在我们在原有图形的基础上添加一个圆，如下图所示。再次点击剖面线命令，点击圆和封闭曲线之间的区域。

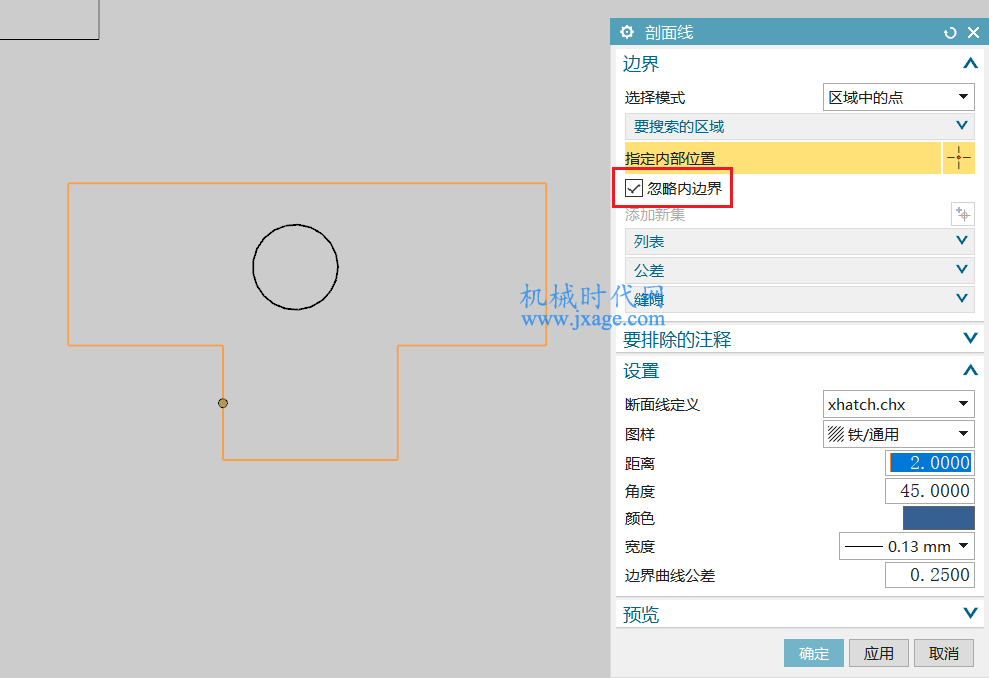

勾选“忽略内边界”，如下图所示。

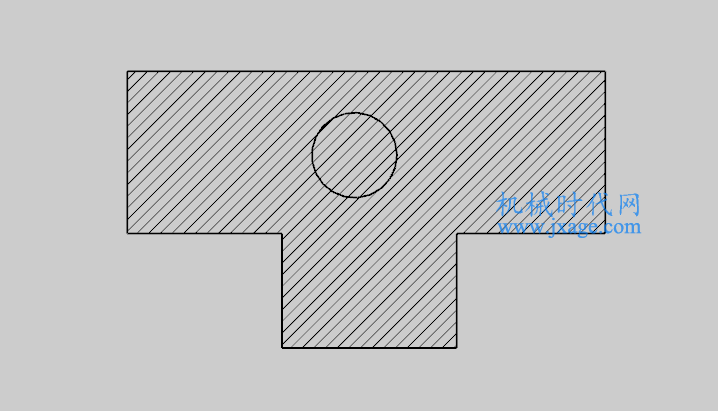

此时系统会自动忽略内部的封闭曲线，创建的剖面线如下图所示。如果我们不勾选“忽略内边界”，那么内部的圆不会被添加剖面线。

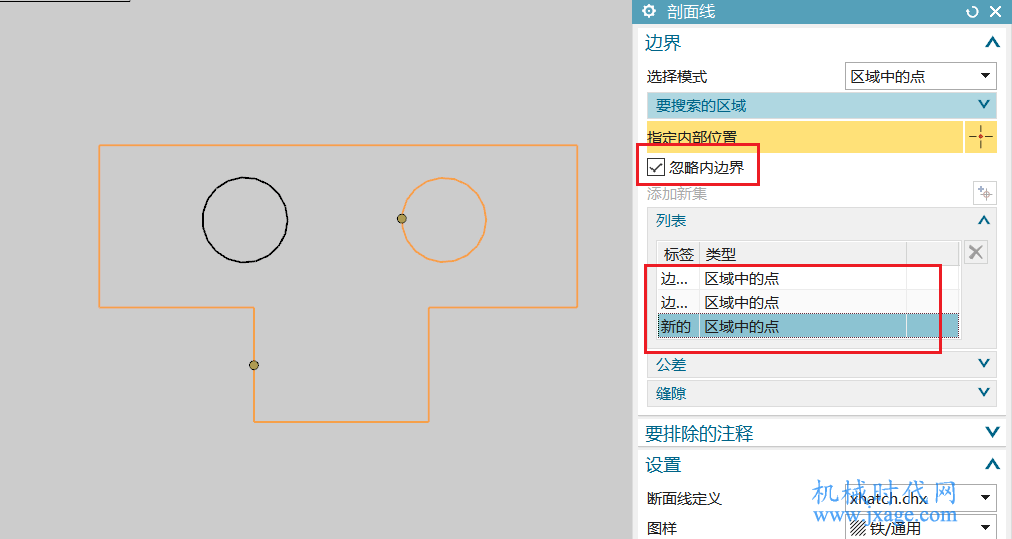

4.现在在再次增加一个圆，如下图所示。勾选“忽略内边界”，依次选择圆和封闭曲线之间的区域以及右边圆内的区域。

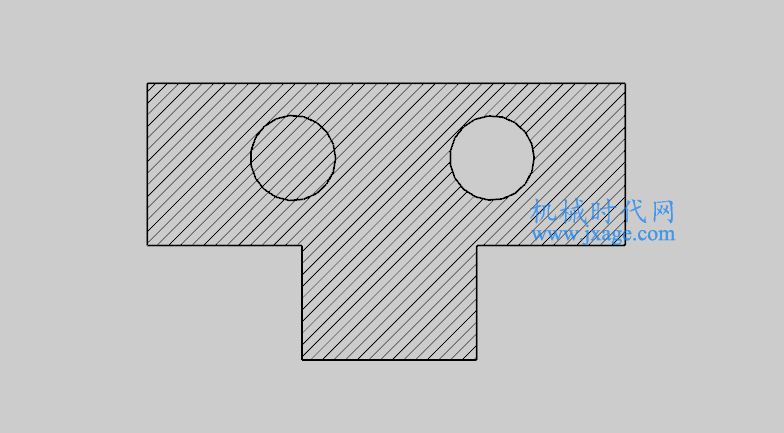

完成。我们可以看到右侧的圆没有剖面线。

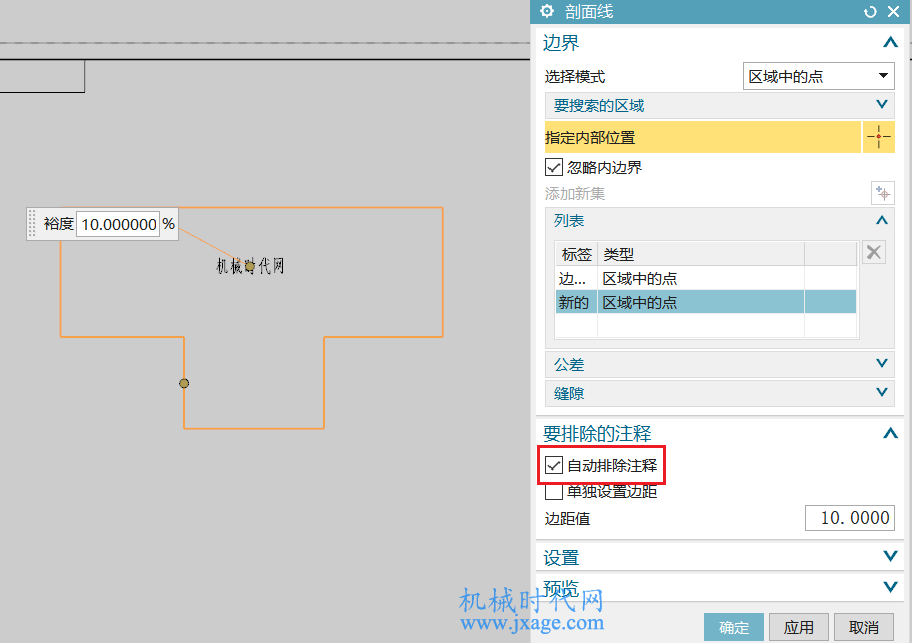

5.如果剖面线和注释重叠在一起，我们可以在要排除的注释栏里勾选“自动排除注释”。

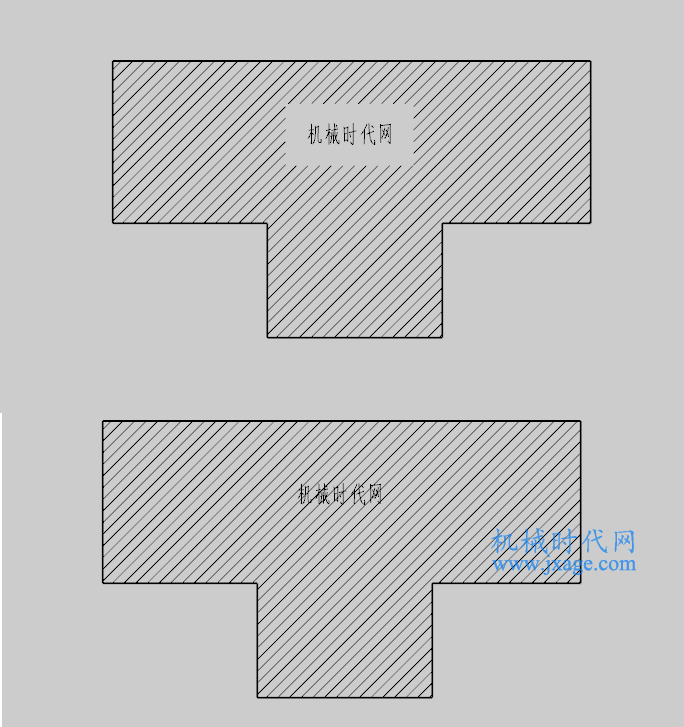

这样注释和剖面线就不会重叠在一起，如下图所示。

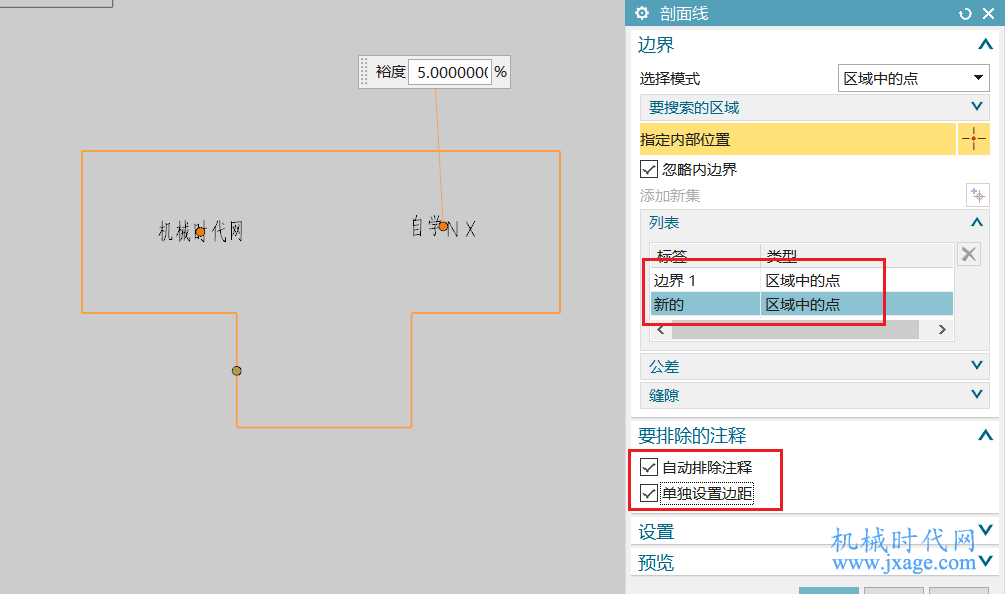

我们还可以设置注释的边距，如下图所示。勾选“单独设置边距”，依次设置两处注释的边距。

完成。
